Электроприводы Belimo воздушных заслонок c возвратной пружиной
Приводы BELIMO общего применения с возвратной пружиной:
(охранная функция)
Электропривод BELIMO типа с возвратной пружиной предназначен для управления воздушными заслонками, выполняющими охранные функции. Электропривод снабжен универсальным V-образным крепежным хомутом и устанавливается прямо на вал заслонки. Привод также оборудован специальным фиксатором , предотвращающим его вращение.
Принцип действия. Электропривод перемещает заслонку в нормальное рабочее положение, одновременно растягивая пружину и держит ее в этом положении, используя минимум тока до момента предусмотренного или аварийного отключения питания. При отключении питания энергия, запасенная в пружине, автоматически возвращает заслонку в охранное положение.
Маркировка приводов Belimo | Belimo TF... |
Belimo LF...
|
Belimo NF...
|
Belimo AF...

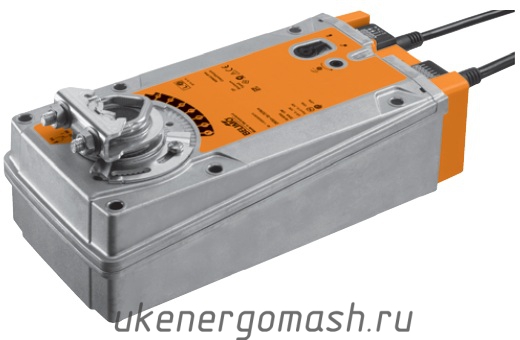

| Belimo EF... |
| Модификации электроприводов
| LF230 | NF230 | AF230 | EF230A | |
| LF230-S | NF230-S | AF230-S | EF230A-S2 | ||
| LF24 | NF24 | AF24 | EF24A | ||
| LF24-S | NF24-S | AF24-S | EF24A-SR | ||
| LF24-SR | NF24-SR | AF24-SR | EF24A-SR-S2 | ||
| Вид |
|  |  |  |  |
Крутящий момент | 2 Нм | 4 Нм | 7 Нм | 15 Нм | 30Нм |
Универсальный захват для вала заслонки длиной до | 6...12 мм | 8...16 мм | 10...20 мм | 10...20 мм | 12…26,7 мм |
Охранная функция | • | • | • | • | |
Для заслонок площадью приблизительно до | 0.4 м2 | 0.8 м2 | 1.5 м2 | 3 м2 | 6 м2 |
MP-Bus, LonWorks®, | - | • | • | - | - |
Мультифункциональный вариант | • | • | • | - | • |
Внимание : С 2010 года начинается замена приводов серии AF... (15 Нм) на приводы Нового поколения
серии SF... - с усилием 20 Нм.
Новые приводы BELIMO SF с возвратной пружиной с усилием 20 Нм
Основные виды электроприводов Белимо серии SF:
Тип | Питание / управление | Время срабатывания | Электрическое соединение | Мех. ограничение угла поворота | Выбор направления поворота | Вспом. переключ. | ||
Двиг. | Пруж. | Кабель PVC/FRNC 1,3,5 м | Клеммное соединение | |||||
| 230 ~ откр / закр |
менее 75с |
15 с |
● |
● |
● |
● |
|
| 230 ~ откр / закр |
менее 75с |
15 с |
● |
|
● |
● |
● |
| 24 ~/= откр / закр |
менее 75с |
15 с |
● |
● |
● |
● |
|
| 24 ~/= клю откр / закр | менее 75с
|
15 с |
● |
|
● |
● |
● |
| 24 ~/= плавное 0…10 В= |
150 с |
15 с |
● |
● |
● |
● |
|
Аксессуары :
Возможно применение вспомогательных переключателей S1A и S2A со специальным адаптером
Электропривод Белимо BELIMO AF230-S:
