Заслонки (затворы) дисковые поворотные серии 12с-8
Заслонки стальные (затворы) дисковые поворотные серии 12с-8 применяют для изменения расхода газа, воздуха в газо-воздухопроводах котельных, промышленных печей, обжиговых печей и в прочих технологических процессах.
Изменение расхода воздуха,газа осуществляется за счет изменения площади проходного сечения в затворе, поворотом диска с помощью рукоятки закрепленной на штоке, редуктора, электропривода, устанавливаемых на специальной площадке. Открытие/закрытие - поворот заслонки на 90 град. Соединение затвора с трубопроводом - по умолчанию фланцевое, под приварку по запросу. Возможно любое исполнение затвора, как для горизонтальных так и вертикальных трубопроводов, уточняется при заказе.
Основные ТТХ приведены в таблице 1.
Материал основных деталей (обечайка,заслонка,фланцы) - сталь 09Г2С . (другие марки стали могут применяться в зависимости от параметров среды)
Таблица 1 | ||||||||||
Маркировка затвора | Ду, | Ру, | T, | Кvу, | F, | Мкр, | D, | H, | L, | Масса, |
Затвор 12с-8-4 | 300 | 0,1 | 400 | 4700 | 640 | 100 | 310 | 568 | 180 | 55 |
Затвор 12с-8-5 | 400 | 0,1 | 400 | 8200 | 1146 | 100 | 410 | 668 | 180 | 70 |
Затвор 12с-8-6 | 500 | 0,1 | 400 | 12800 | 1800 | 250 | 510 | 768 | 180 | 90 |
Затвор 12с-8-7 | 600 | 0,1 | 400 | 22500 | 2640 | 250 | 610 | 868 | 180 | 105 |
Затвор 12с-8-8 | 700 | 0,1 | 400 | 31000 | 3630 | 630 | 710 | 983 | 220 | 135 |
Затвор 12с-8-9 | 800 | 0,1 | 400 | 40000 | 4780 | 630 | 810 | 1083 | 220 | 165 |
Затвор 12с-8-10 | 900 | 0,1 | 400 | 51500 | 6080 | 630 | 910 | 1183 | 220 | 190 |
Затвор 12с-8-11 | 1000 | 0,1 | 400 | 63000 | 7540 | 630 | 1010 | 1283 | 220 | 215 |
Затвор 12с-8-12 | 1100 | 0,1 | 400 | 81500 | 9160 | 1600 | 1110 | 1383 | 240 | 250 |
Затвор 12с-8-13 | 1200 | 0,1 | 400 | 100000 | 10940 | 1600 | 1210 | 1483 | 260 | 270 |
Затвор 12с-8-14 | 1300 | 0,1 | 400 | 112500 | 12870 | 1600 | 1310 | 1583 | 280 | 300 |
Затвор 12с-8-15 | 1400 | 0,1 | 400 | 125000 | 14960 | 1600 | 1410 | 1683 | 300 | 365 |

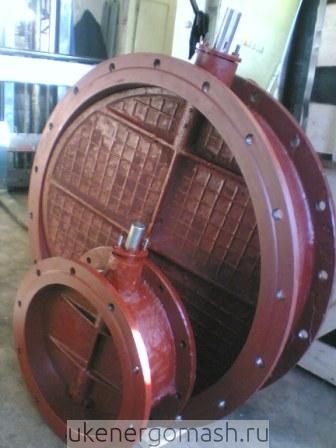

| Затвор стальной поворотный дисковый типа 12с-8 | |
|
|
За более подробной информацией, просим Вас обращаться к специалистам УКЭМ (343) 222-79-77
