Клапаны предохранительные 17(с/лс/нж)14нж, 17(с/лс/нж)21нж, 17(с/лс/нж)23нж, 17(с/лс/нж)25нж
Предохранительные клапаны 17с14нж, 17с21нж, 17с23нж, 17c25нж
Применение
Предохранительные клапаны 17с14нж, 17с21нж, 17с23нж, 17c25нж - используются для защиты оборудования от критического давления в системе. Данные клапаны автоматически сбрасывают избыток рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс прекращается.
Код ОКП | 374250 |
Изготовление и поставка по ТУ | 3742-005-22294686-2009 |
Сертификат соответствия | №РОСС RU.МП07.В00425 |
Разрешение на применение | № РРС 00-35277 |
Гарантии | Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию. |
Материалы деталей Схема клапанов 17с14нж, 17с21нж, 17с23нж, 17c25нж
Наименование детали | Материальное исполнение | ||
с | лс | нж | |
Корпус, крышка, колпак | Сталь 25Л ГОСТ977 | Сталь 20ГЛ ГОСТ21357 | Сталь 12Х18Н9ТЛ |
Золотник, седло | Сталь 20Х13 ГОСТ5632 | Сталь 12Х1810Т ГОСТ5632 | |
Наплавка уплотнений затвора | - | ЦН-12М | |
Шток, перегородка | Сталь 20Х13 ГОСТ5632 | Сталь 12Х18Н10Т ГОСТ5632 | |
Пружина | Сталь 50ХФА ГОСТ14959 |
Показатели назначения
Наименование параметра | Материальное исполнение | ||
с | лс | нж | |
Климатическое исполнение по ГОСТ15150 | |||
У1 | ХЛ1 | УХЛ1 | |
Рабочая среда | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год | Вода, воздух, пар, аммиак, нефть, жидкие нефтепродукты и углеводороды, масляные фракции,нефтехимические и др. среды, в которых скорость коррозии материала корпуса не превышает 0,2мм в год |
Температура рабочей среды, oС | От минус 40 до 425 | От минус 60 до 425 | От минус 60 до 560 |
Температура окружающей среды, oС | От минус 40 до 40 | От минус 60 до 40 | От минус 60 до 40 |
Технические характеристики
Таблица фигур | 17с/лс/нж25нж | 17с21нж, 17лс21нж, 17нж21нж – с узлом ручного подрыва, | ||||
Диаметр номинальный на входе DN, мм | 25 | 50 | 80 | 100 | 150 | |
Давление номинальное на входе PN, МПа (кгс/см2) | 4,0 (40) | |||||
Диаметр номинальный на выходе DN1, мм | 40 | 80 | 100 | 150 | 200 | |
Давление номинальное выходного фланца PN1, МПа (кгс/см2) | 1,6 (16) | |||||
Площадь сечения седла Fc, мм2 | 201 | 855 | 1256 | 1809 | 4416 | |
Ход штока при максимальном подъеме золотника над седлом h,мм | 6 | 15 | 20 | |||
Коэффициент расхода α, не менее: | 0,6 | 0,8 | 0,8 | |||
Диапазон давлений настройки пружины Рн, кгс/см2, и условное обозначение диапазона | 0,5-2 - 6 | 0,5-1,2 - 10 | 0,5-1,2 - 30 | 8-16 - 55 | 8-12 - 74 | |
Давление начала открытия Рно | 1,05Рн | |||||
Давление полного открытия Рпо, МПа (кгс/см2) | Рн+0,05 (0,5) для РнΔ0,3МПа | |||||
Давление закрытия | Рз Δ0,8Рн | |||||
Допустимая протечка в затворе, см3/мин | 2 | 5 | 10 | 15 | ||
Рабочая среда | жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой (вода, пар, воздух, жидкие нефтепродукты, масляные фракции) | |||||
Температура рабочей среды Т, oС | -40…+425 | |||||
Температура окружающей среды, oС | -40…+40 | |||||
Присоединит. размеры и размеры уплотнительных поверхностей фланцев по ГОСТ12815 | входного – исп. 3 ряд 2 на условное давление PN 4,0МПа, | |||||
Масса, кг | с узлом ручного подрыва | 18 | 28 | 44 | 66 | 99 |
без узла ручного подрыва | 16 | 26 | 42 | 64 | 96 |

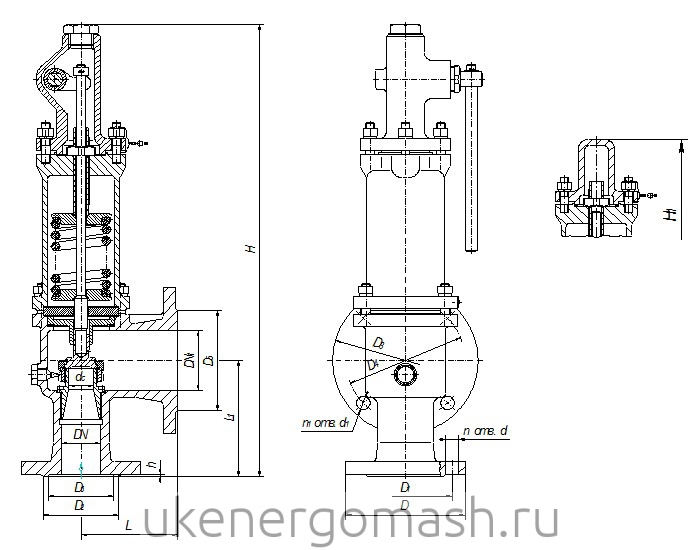

Размеры
DN | D | D1 | D2 | DN1 | D3 | D4 | D5 | D6 | h | L | L1 | H | Н1 | dc | n | d | n1 | d1 |
25 | 115 | 85 | 68 | 40 | 145 | 110 | 88 | 58 | 3 | 100 | 120 | 520 | 446 | 16 | 4 | 14 | 4 | 18 |
50 | 160 | 125 | 102 | 80 | 195 | 160 | 133 | 88 | 130 | 155 | 603 | 530 | 33 | 18 | ||||
80 | 195 | 160 | 133 | 100 | 215 | 180 | 158 | 121 | 150 | 175 | 680 | 605 | 40 | 8 | 8 | |||
100 | 230 | 190 | 158 | 150 | 280 | 240 | 212 | 150 | 160 | 200 | 788 | 715 | 48 | 22 | 22 | |||
150 | 300 | 250 | 212 | 200 | 335 | 295 | 268 | 204 | 205 | 245 | 925 | 850 | 75 | 26 | 12 |
Уважаемые заказчики! Узнать цену на предохранительные клапаны 17(с/лс/нж)14нж, 17(с/лс/нж)21нж, 17(с/лс/нж)23нж, 17(с/лс/нж)25нж, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
