Блок тепловой защиты БТЗ

Назначение

Блок тепловой защиты предназначен для защиты от чрезмерного повышения температуры обмоток двигателей как при медленно нарастающих, так и быстро нарастающих тепловых перегрузках. БТЗ является частью системы температурной защиты, включающей в себя температурный датчик (терморезистор), БТЗ, контактное (ПМЛ) или бесконтактное (ФЦ-0620, ПБР и т.д.) коммутирующее устройство для отключения обмоток электродвигателя.



Область применения

  • Системы автоматического регулирования технологическими процессами в энергетической и других отраслях промышленности.
  • Условное обозначение
  • Условное обозначение блока тепловой защиты в зависимости от питающего напряжения – БТЗ-3.1 УХЛ3.1 или БТЗ-3.2 УХЛ3.1.
  • Степень защиты – IP20.

Условия эксплуатации

БТЗ предназначен для эксплуатации в следующих условиях:

  • температура окружающего воздуха от минус 10 до плюс 50°С;
  • относительная влажность до 95% при температуре 35°С без конденсации влаги;
  • атмосферное давление от 84 до 106,7 кПa;
  • внешние магнитные постоянные и (или) переменные поля сетевой частоты с напряженностью в пределах от 0 до 400 А/м;
  • рабочее положение – любое, лицевой панелью к оператору;
  • вибрация с частотой до 25 Гц с амплитудой не более 0,1 мм.

Блок тепловой защиты должен быть защищен от прямого воздействия солнечной радиации и атмосферных осадков.

Блок тепловой защиты не предназначен для работы во взрывоопасных средах и в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытий, изоляции и материалов.

Технические характеристики

Допустимое отклонение напряжения питания от номинального -15% + 10% – для БТЗ-3.1. и -10% + 10% для БТЗ-3.2.

Основные технические характеристики БТЗ-3

Тип блока тепловой защиты

Напряжение питания БТЗ

Классификационное сопротивление датчика

Потребляемая мощность, не более

Коммутационная способность

БТЗ-3.1

Однофазная сеть переменного тока 220В 50Гц

1650 Ом

2,0 Вт

8А, 30В пост. ток акт. нагрузки;

2А, 250В перем. ток, инд. нагрузка (cos=0,4)

БТЗ-3.2

Сеть постоянного тока 24В

1,5 Вт

Длина линий связи не должна превышать 300 м.

Блок тепловой защиты обеспечивает фиксацию аварийной ситуации. Повторное включение двигателя возможно только после устранения причины срабатывания при нажатии кнопки «Сброс» оператором.

Блок тепловой защиты является восстанавливаемым ремонтируемым однофункциональным изделием. Ремонт БТЗ может осуществляться изготовителем блока.

Состав, устройство и работа БТЗ

Блок тепловой защиты выполнен в шкафном варианте с установкой на DIN-рейку (рисунок 1) и состоит из источника питания, анализатора выходного сопротивления линии связи блока с защищаемым двигателем, триггера-защелки со схемами регенерации и сброса, блока индикации, коммутационного реле. На передней панели БТЗ находятся: клеммы для подачи напряжения питания, клеммы для включения БТЗ в управляющую цепь пускателя, клеммы для подключения БТЗ к линии связи с защищаемым устройством, клеммы для выдачи сигнала аварии на контроллер или непосредственно на центральный терминал, клеммы для заземлении БТЗ, индикаторы состояния БТЗ, двигателя и линии связи. кнопка сброса.

Работа БТЗ основана на непрерывном измерении сопротивления трех включенных последовательно терморезисторов, находящихся в пазах статора двигателя и сравнении его с квалифицированным сопротивлением (соответствующем температуре срабатывания) терморезисторов. Если сопротивление терморезисторов меньше классификационного, то триггер-защелка сброшен и коммутационное реле замыкает цепи управления пускателем (клемма 1 замкнута с клеммой 2, а клемма 3 замкнута с клеммой 4). Если сопротивление терморезисторов больше классификационного, то устройство сравнения устанавливает триггер-защелку, коммутационное реле размыкает цепи управления пускателем и двигатель останавливается. Ручной сброс защиты (нажатием кнопки «Сброс») становится возможным при снижении температуры двигателя ниже температуры срабатывания.

С целью диагностики линии связи с датчиком анализатор определяет состояния, соответствующие ее обрыву или короткому замыканию. В этих случаях БТЗ также отключает двигатель, так как защита двигателя в этих условиях невозможна. Переход в дежурный режим произойдет после устранения неисправности на линии и сброса защиты. Информация о состоянии двигателя и линии может быть передана на контроллер или на центральный терминал через клеммы 5, 6 по гальванически развязанному каналу с помощью оптотрансформатора. При любой аварии цепь сигнализации разрывается. Максимальный ток цепи сигнализации 20 мА, напряжение 24 В.

Режим работы БТЗ длительный S1 по ГОСТ183-74.

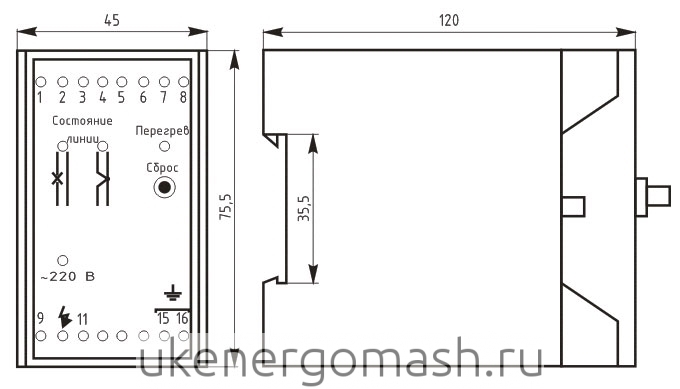

Габаритные и установочные размеры БТЗ-3

1, 2, 3, 4 – клеммы для подключения цепей управления двигателем

5, 6 – клеммы для подачи сигнала аварии на центральный терминал

7, 8 – клеммы для подключения сигнальных жил кабеля связи с защищаемым двигателем

9, 11 – клеммы для подачи напряжения питания

15 – клеммы для подключения оплетки кабеля связи с защищаемым двигателем

16 – клеммы для подключения заземления

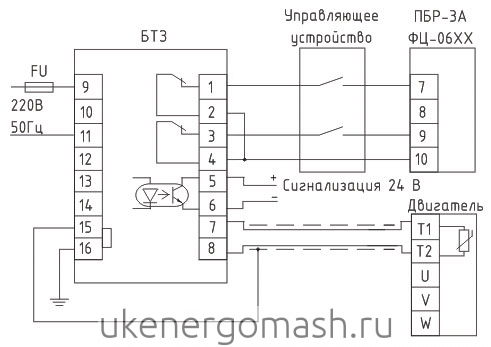

Схема подключения БТЗ к защищенному двигателю и пускателю

ПБР-3А, ФЦ06ХХ – бесконтактные пускатели

УУ – управляющее устройство (показано условно)

БТЗ – блок тепловой защиты БТЗ-3

FU – плавкий предохранитель 0,25А 250В

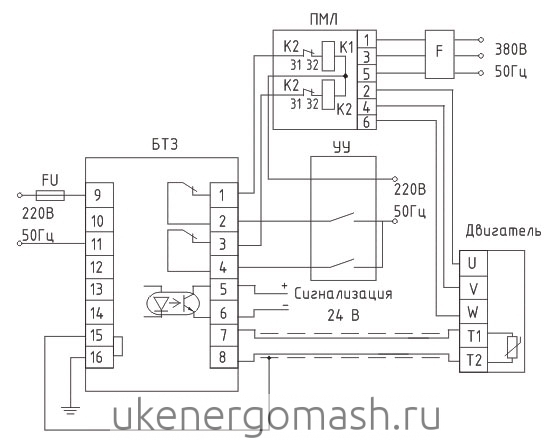

Схема электрических соединений БТЗ-3 при контактном управлении

ПМЛ – магнитны пускатель

F – автоматический выключатель

УУ – управляющее устройство (показано условно)

БТЗ – блок тепловой защиты БТЗ-3

FU – плавкий предохранитель 0,25А 250В
