Задвижки шиберные ножевые ВА 19001

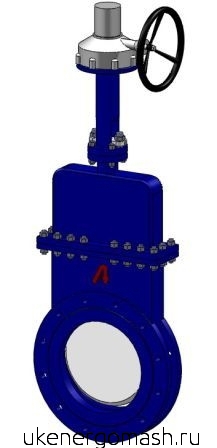

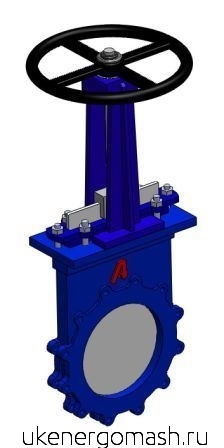

Задвижки ножевые шиберные ВА 19001 (не редко встречается название затвор ножевой шиберный либо заслонка ножевая шиберная)
Тип конструкции: Задвижки ножевые с невыдвижным шпинделем
Изготовление и поставка: по ТУ 3741-032-29012225-2008
Назначение: Задвижки ножевые предназначены для использования в качестве запорного устройства в трубопроводах с шламами, сыпучими средами, канализационными стоками
Диаметры номинальные: DN50 -DN1200
Давление номинальное: PN6, 10, 16
Класс герметичности: DN50 –DN500 класс А поГОСТ 9544-2005 DN600 –DN1200 класс В поГОСТ 9544-2005
Температура рабочей среды: до +150º С в зависимости от материала конструкции
Управление: Маховик, редуктор –DN50 -DN1200 электроприводDN50 -DN1200
Присоединение: - межфланцевое
Присоединительные фланцы трубопровода: стальные приварные поГОСТ 12820-80или ГОСТ 12821-80 Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода поГОСТ 12815-80, исполнение 1, ряд 2
Основные рабочие среды: Вода, шлам, сыпучие среды
Уважаемые заказчики! За любой технической информацией (дополнительные технические описания,чертежи,3D-модели и т.д.) обращайтесь в Проектный отдел УКЭМ. Контакты:Тел./ф.:+7(343)222-79-77, e-mail:info@ukenergomash.ru, сайт:www.ukenergomash.ru, либо заполните форму ОНЛАЙН ЗАЯВКИ на нашем сайте.
|
Установочное положение: любое, кроме положения «электроприводом вниз» для электроприводных задвижек
Направление подачи рабочей среды: однонаправленное, по стрелке на корпусе
Рабочее положение ножа:
Полностью «открыто» или полностью «закрыто». Использование задвижек в качестве регулирующих устройствне допускается
Климатическое исполнение: УХЛ, Т, ТМ, ТВ поГОСТ 15150- 69 Размеры верхнего фланца под привод: в соответствииОСТ- 26-07-763, в соответствии со стандартомISO5210
Количество оборотов маховика, необходимые для полного открытия/закрытия: см. таблицу 2 Крутящий момент, Нм: см. таблицу 2
Стандартный материал конструкции:
|

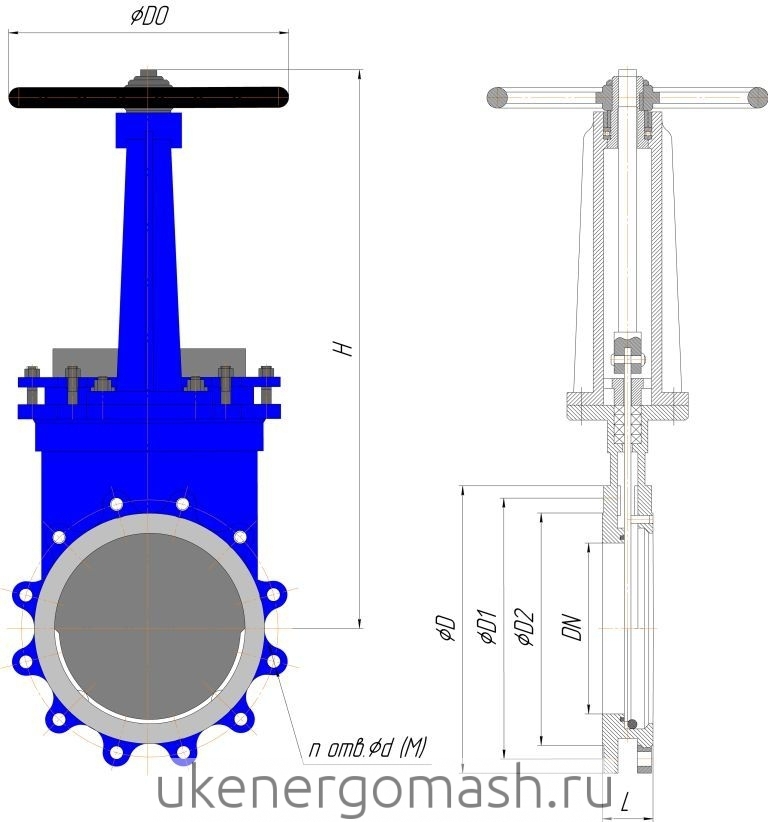

Рис.1 Задвижка ножевая DN50-500 |

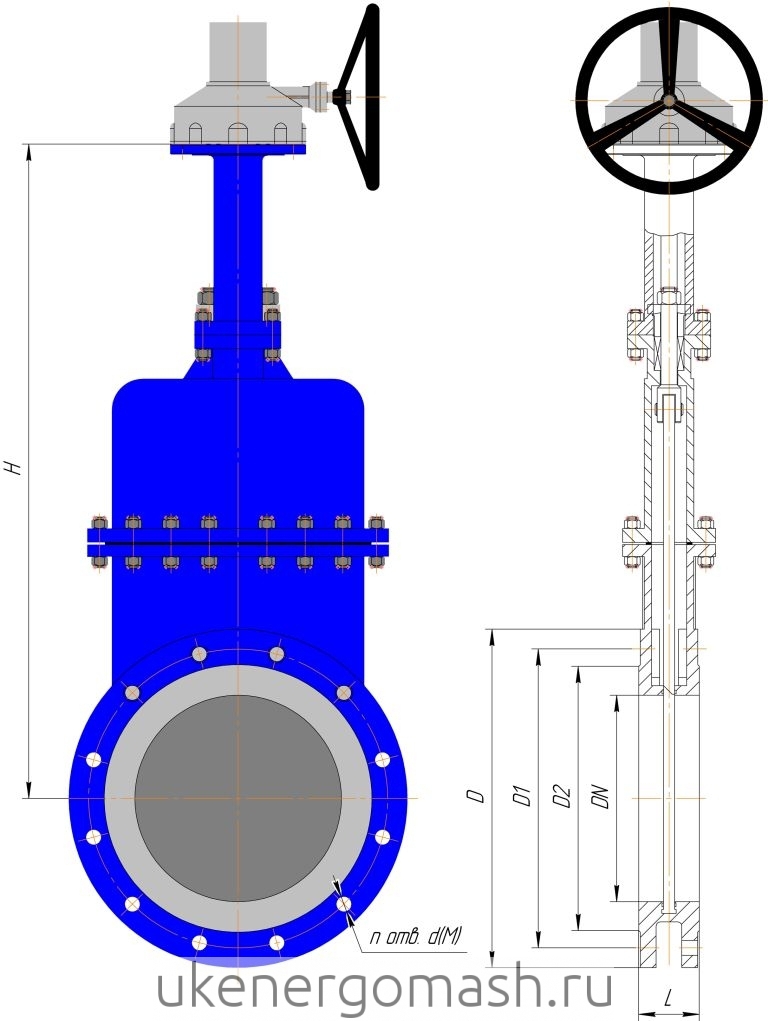

Рис.2 Задвижка ножевая DN600-1200 |
Таблица 1
DN | Рис. | L | D | D1 | D2 | nотв-d (M) | D0 | H | Вес,кг | ||||||||||
PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | PN6 | PN10 | PN16 | |||||
50 | 1 | 50 | 50 | 50 | 140 | 160 | 160 | 110 | 125 | 125 | 90 | 102 | 102 | 4-14(M12) | 4-18(M16) | 4-18(M16) | 180 | 295 | 8 |
65 | 50 | 50 | 50 | 160 | 180 | 180 | 130 | 145 | 145 | 100 | 122 | 122 | 4-14(M12) | 4-18(M16) | 4-18(M16) | 180 | 305 | 10 | |
80 | 50 | 50 | 50 | 185 | 195 | 195 | 150 | 160 | 160 | 128 | 133 | 133 | 4-18(M16) | 4-18(M16) | 4-18(M16) | 220 | 330 | 12 | |
100 | 50 | 50 | 50 | 205 | 215 | 215 | 170 | 180 | 180 | 148 | 158 | 158 | 4-18(M16) | 8-18(M16) | 8-18(M16) | 220 | 380 | 15 | |
125 | 50 | 50 | 50 | 235 | 245 | 245 | 200 | 210 | 210 | 178 | 184 | 184 | 8-18(M16) | 8-18(M16) | 8-18(M16) | 240 | 415 | 19 | |
150 | 60 | 60 | 60 | 260 | 280 | 280 | 225 | 240 | 240 | 202 | 212 | 212 | 8-18(M16) | 8-22(M20) | 8-22(M20) | 280 | 490 | 27 | |
200 | 70 | 70 | 70 | 315 | 335 | 335 | 280 | 295 | 295 | 258 | 268 | 268 | 8-18(M16) | 8-22(M20) | 12-22(M20) | 280 | 550 | 40 | |
250 | 70 | 70 | 70 | 370 | 390 | 405 | 335 | 350 | 355 | 312 | 320 | 320 | 12-18(M16) | 12-22(M20) | 12-26(M24) | 360 | 693 | 60 | |
300 | 80 | 80 | 80 | 435 | 440 | 460 | 395 | 400 | 410 | 365 | 370 | 370 | 12-22(M20) | 12-22(M20) | 12-26(M24) | 400 | 796 | 83 | |
350 | 80 | 90 | 90 | 485 | 500 | 520 | 445 | 460 | 470 | 415 | 430 | 430 | 12-22(M20) | 16-22(M20) | 16-26(M24) | 400 | 895 | 110 | |
400 | 100 | 100 | 100 | 535 | 565 | 580 | 495 | 515 | 525 | 465 | 482 | 482 | 16-22(M20) | 16-26(M24) | 16-30(M27) | 500 | 1004 | 155 | |
450 | 110 | 110 | 110 | 590 | 615 | 640 | 550 | 565 | 585 | 520 | 532 | 532 | 16-22(M20) | 20-26(M24) | 20-30(M27) | 500 | 1110 | 205 | |
500 | 110 | 110 | 110 | 640 | 670 | 710 | 600 | 620 | 650 | 570 | 585 | 585 | 16-22(M20) | 20-26(M24) | 20-33(M30) | 600 | 1210 | 270 | |
600 | 2 | 120 | 120 | 120 | 755 | 780 | 840 | 705 | 725 | 770 | 670 | 685 | 685 | 20-26(M24) | 20-30(M27) | 20-39(M36) | 700 | 1460 | 375 |
700 | 140 | 140 | 140 | 860 | 895 | 910 | 810 | 840 | 840 | 775 | 800 | 800 | 24-26(M24) | 24-30(M27) | 24-39(M36) | 800 | 1680 | 520 | |
800 | 160 | 160 | 160 | 975 | 1010 | 1020 | 920 | 950 | 950 | 880 | 905 | 905 | 24-30(M27) | 24-33(M30) | 24-39(M36) | 800 | 1910 | 675 | |
900 | 160 | 160 | 160 | 1075 | 1110 | 1120 | 1020 | 1050 | 1050 | 980 | 1005 | 1005 | 24-30(M27) | 28-33(M30) | 28-39(M36) | 800 | 2130 | 850 | |
1000 | 160 | 160 | 160 | 1175 | 1220 | 1255 | 1120 | 1160 | 1170 | 1080 | 1110 | 1110 | 28-30(M27) | 28-33(M30) | 28-45(M42) | 800 | 2350 | 1050 | |
1200 | 200 | 200 | 200 | 1400 | 1455 | 1485 | 1340 | 1380 | 1390 | 1295 | 1330 | 1330 | 32-33(M30) | 32-39(M36) | 32-52(M48) | 800 | 2650 | 1500 | |
Таблица 2
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
Обороты маховика | 13 | 17 | 21 | 26 | 32 | 31 | 41 | 43 | 52 | 60 | 68 | 76 | 64 | 77 | 88 | 100 | 112 | 125 | 150 |
Крутящий момент, Нм | 100 | 100 | 100 | 100 | 100 | 100 | 150 | 200 | 300 | 300 | 450 | 450 | 600 | 600 | 900 | 900 | 1200 | 1200 | 1800 |
Тип присоединения по ОСТ-26-07-763 | Б | В | Г | ||||||||||||||||
Скачайте каталог по шиберным задвижкам ВА19001 (.Pdf 169КБ) ...
Возможно исполнение задвижек шиберных с электроприводом, подробнее информацию по приводам см. в разделе "приводы и исполнительные механизмы" - перейти в раздел ...
