Дизельные насосные станции ДНА

Дизельные насосные станции ДНА

Дизельные насосные установки типа ДНА применяются для перекачивания воды и других жидкостей, сходных с водой по вязкости до 36*10-6 м2/с (36сСт) и химической активности, температурой от 274 до 358К (от 1 до 85°С), без твердых включений по массе более 0,05%, размеру более 0,2 мм и микротвердостью более 6,5 ГПа (650кгс/мм2).   Дизельные станции используются в системах пожаротушения.

Применение дизельных насосных агрегатов

• орошение, системы полива сельскохозяйственных угодий
• обеспечение работы аварийных систем водоснабжения
• обеспечение водоснабжения труднодоступных участков при отсутствии электроснабжения
• системы водозаборов питьевой воды при отсутствии централизованного электроснабжения
• горнодобывающая промышленность: откачка грунтовых вод, подача технической воды в системы размыва породы
• аварийное водоснабжение подачи технической воды в системе охлаждения на предприятиях металлургического комплекса
• системы дренажа при перекачивании фекальных стоков без электроснабжения
• обеспечение аварийной циркуляции в системах теплоснабжения, питания котлов, перекачки конденсата, на ТЭС
• аварийная подача технической воды в системах обеспечения охлаждения на АЭС
• системы пожаротушения для аварийной подачи воды при отсутствии электроэнергии
• системы пожаротушения для аварийной подачи морской воды на припортовых объектах, морских платформах для добычи нефти
• водное хозяйство и жкх (водозабор, водоснабжение, дренаж)
• рабочие среды насосов: насосы для воды (чистая, пластовая, морская, загрязненная, сточная, фекальная, горячая), насосы для нефтепродуктов (вода с нефтепродуктами), насосы для химически активных сред

Конструкция ДНА

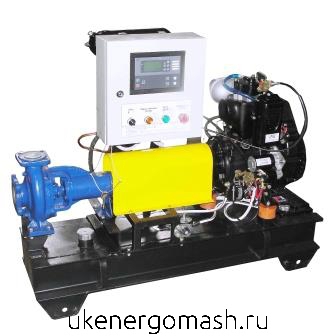

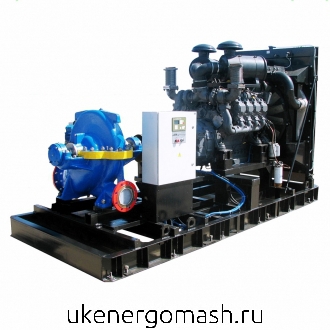

Насосная установка в стационарном исполнении состоит из насоса и дизельного привода, смонтированных на раме.
Дизельный привод:

• силовой агрегат (основа - двигатель с коробкой переключения передач (для насосов с частотой вращения 2900 об/мин) или с механизмом отбора мощности (МОМ) (для насосов с частотой вращения 1500 об/мин)) + система воздухозабора с воздушным фильтром + система выпуска отработавших газов с глушителями выхлопа, системой охлаждения с водяным радиатором и масляным  радиатором + система питания с топливным баком и фильтром грубой очистки топлива + система электрооборудования с пультом управления, рычагом выключения сцепления)
• насос (на раме дизельного привода, соединен с силовым агрегатом карданным валом)

Направление вращения ротора правое (по часовой стрелке), если смотреть со стороны дизельного привода.
Система ручного управления и САПСиЗ (система аварийно-предупредительной сигнализации и защиты) насосной станции (1-ая степень автоматизации по ГОСТ 14228-80, функции запуска, управления, автоматического поддержания оборотов, подзарядки аккумуляторов и аварийной защиты дизеля).

Исполнения ДНА:

Стационарное (ДНА) На полозьях (ДНА-п) На шасси прицепа (ДНА-ш)

Комплектация дизельной насосной установки:

Основная:

• силовой привод с ручным управлением на базе дизельного двигателя
• центробежный насос

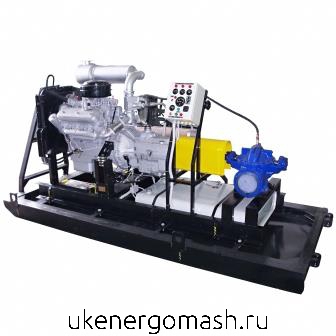

Комплектация ДНА-п на полозьях:

• силовой привод с ручным управлением на базе дизельного двигателя
• центробежный насос
• полозья (салазки) для транспортировки агрегата

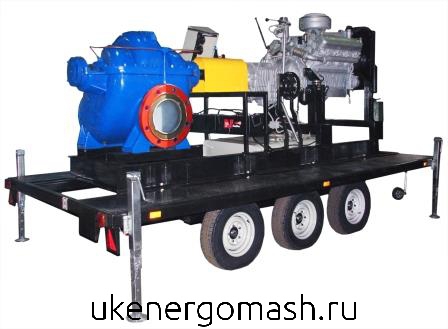

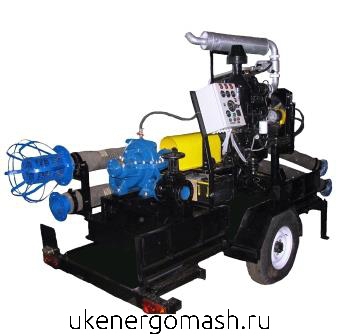

Комплектация ДНА-ш на шасси прицепа:

• силовой привод с ручным управлением на базе дизельного двигателя
• центробежный насос
• прицеп для транспортировки агрегата

Дополнительная комплектация стационарной установки ДНА:

• газоструйный вакуумный аппарат
• задвижка на нагнетательном патрубке
• сильфонный компенсатор системы выхлопа с ответными фланцами
• капот для защиты от осадков
• система автоматического запуска ДНА и контроля его работы
• жидкостной или электрический предпусковой подогреватель
• типовая всасывающая линия

Дополнительная комплектация ДНА-п на полозьях:

• капот для защиты от осадков
• жидкостный предпусковой подогреватель
• типовая всасывающая линия
• задвижка на нагнетательном патрубке
• газоструйный вакуумный аппарат
• подъëмное устройство всасывающей линии с ручной лебëдкой

Дополнительная комплектация станции ДНА-ш на шасси прицепа:

• капот для защиты от осадков
• газоструйный вакуумный аппарат
• жидкостный предпусковой подогреватель
• задвижка на нагнетательном патрубке
• типовая всасывающая линия

Преимущества использования дизельных насосных станций:

• эксплуатация при отсутствии источников электроэнергии
• широкая область применения
• оперативность ввода в эксплуатацию
• регулирование производительности и напора путем изменения числа оборотов двигателя
• мобильность
• комплектация дизельными двигателями отечественного и импортного производства
• испытания по проверке параметров и работоспособности насоса

Пример условного обозначение станции ДНА:

ДНА-П-1Д250/125а-ГКЛВ УХЛ 3.1 ТУ 4734-306-05747979-2007:

ДНА – дизельный насосный агрегат

П – исполнение на полозьях

Ш – исполнение на шасси

1Д250/125а – типоразмер комплектующего насоса

Г – исполнение с газоструйным вакуум-аппаратом

К – исполнение с капотом

Л – исполнение с лебедкой и подъемным механизмом

В – исполнение со всасывающей линией

УХЛ – климатическое исполнение

3.1 – категория размещения

Руководство по эксплуатации насосной дизельной установки ДНА
