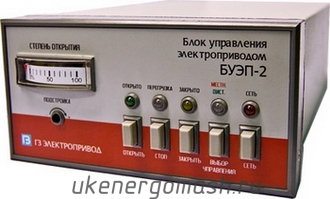

Блок управления электроприводом БУЭП
Блок управления БУЭП производста «ГЗ Электропривод» применяется для дистанционного управления электроприводом. Электрическая часть блока выполнена на современной элементной базе. БУЭП устанавливается на переднюю панель щита диспетчерского пульта управления. Использование блока управления значительно увеличивает ресурс работы электропривода.
Исполнения блока для разных мощностей привода: БУЭП-1, БУЭП-2, БУЭП-3.
Функции:
- дистанционное управление электроприводом арматуры;
- настройка и регулировка;
- индикация положения затвора трубопроводной арматуры;
- отображение направления движения штока затвора;
- оповещение при аварии.
Технические характеристики БУЭП:
Питание | 220B/50Гц |
Напряжение в коммутируемых цепях двигателя | 3х380В/50Гц |
Температура окр. среды | – 20 + 40оС |
Относительная влажность, не более | 80% при Т = 20±5оС |
Размеры для монтажа | 152+1мм´76+1мм |

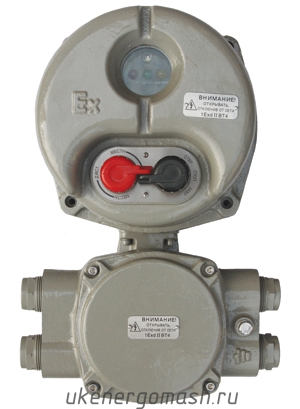

Блок управления электроприводом взрывозащищенный БУЭП-В
БУЭП-В применяется для управления электроприводами запорно-регулирующей трубопроводной арматуры во взрывоопасных зонах.
Технические характеристики
- Питание блока: трехфазное 3 х 380В/50Гц;
- Максимальный ток коммутации: до 25А;
- Условия эксплуатации: от -20°С до +40°С, относительная влажность макс 80%;
- Для установки во взрывоопасных зонах класса IIB по ГОСТ Р 51330.0-99, оборудования с маркировкой взрывозащиты 1ExdIIBT4;
- IP65;
Принцип работы БУЭП-В
На панели блока расположены переключатели «Местное (при помощи переключателя ) / Дистанционное (с удаленного пульта управления или от АСУ ТП)», «Открыть/Стоп/Закрыть» и индикаторы «Открыто», «Закрыто», «Перегрузка» (превышение предельного крутящего момента), «Сеть» (подача питания).
Блок управления электроприводом БУЭП-В имеет возможность выдачи сигналов на удаленный пульт управления или в АСУ ТП по принципу «сухой контакт».
