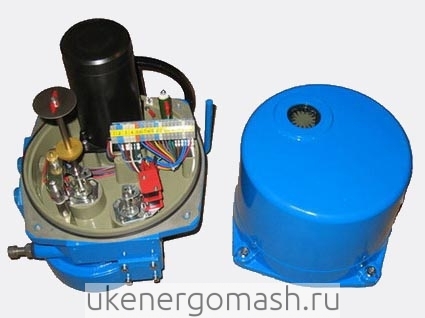

Электроприводы QT

Неполнооборотные Электроприводы серии QT для дисковых затворов, кранов и клапанов

• Основное назначение Электроприводов серии QT- управление (открытие , закрытие или регулирование) поворотными затворами и шаровыми кранами.

Особенности электроприводов серии QT

Электрические приводы серии QT имеют являются надежными и высокотехнологичными устройствами и обладают следующими преимуществами : - корпус выполнен из алюминия и покрыт высококачественным антикоррозийным покрытием , подходящим для широкого применения. - малый вес и небольшие габаритные размеры - простая регулировка крайних и промежуточных положений - высокая точность и надëжность узлов привода - электродвигатели в серии QT имеют высокие стартовый и крутящий моменты для "срыва" задвижки из конечного положения - в редукторах приводов серии QT используется хорошо зарекомендовавшая себя червячная передача. Червячной передачей обеспечивается самоторможение Электропривода - не требуется замена смазки в редукторе.

Все Электроприводы серии QT в базовой версии имеют :

• Ручное управление
• При настройке или в экстренной ситуации возможно управление приводом в режиме ручного управления.
• Механический указатель положения
• Механический указатель положения используется для непрерывной индикации положения арматуры.
• Путевые и моментные выключатели

В Электроприводах серии QT имеются два вида отключения привода в крайних положениях : - отключение по положению - отключение по моменту ( усилию ) В зависимости от конструкции управляемой арматуры , отключение в крайних положениях должно проходить либо при достижении определенного положения, либо по усилию, Для осуществления этого привод оборудован двумя независимыми измерительными системами: отключение по положению и отключение по моменту. Вид отключения следует учитывать при настройке привода и средств управления приводом. Механически измеряемые величины : перемещение и момент, преобразуются с помощью выключателей в сигналы, используемые средствами управления приводом. Выключатели встроены в блок выключателей, который в базовом исполнении содержит четыре выключателя : один концевой выключатель для каждого из конечных положений ОТКРЫТО и ЗАКРЫТО и один моментный выключатель для каждого из направлений -ОТКРЫВАНИЕ и ЗАКРЫВАНИЕ. Концевые выключатели срабатывают при достижении крайнего положения, а моментные - при превышении установленного заранее момента. Возможна установка дополнительно двух выключателей для промежуточных положений.

Дистанционный датчик положения

• Положение арматуры может передаваться в виде непрерывного сигнала для дистанционной индикации положения. Преобразование в аналоговый обратный сигнал происходит через датчик положения: прецизионный потенциометр. Действительное положение арматуры передается потенциометром и преобразуется электроникой в токовый сигнал.

Настраиваемый угол поворота

• При ручной работе угол поворота ограничен внутренними концевыми ограничителями. Привод серии QT оставляется с углом поворота 90°. Угол поворота можно изменить в диапазоне от 80° - 110°

Защита от перегрузки

• Моментное отключение, используемое для отключения в крайних положениях по моменту, служит для защиты от перегрузки на протяжении всего хода арматуры, даже если привод настроен на отключение по положению.

Обогреватель

• Из-за больших колебаний температуры окружающей среды , возможно образование конденсата в электроприводе. Для предотвращения этого явления в блоке выключателей устанавливается обогреватель. Обогреватель рассчитан на непрерывную работу и всегда должен находиться под напряжением, особенно, во время паузы привода. Обогреватель представляет из себя нагревающий саморегулирующийся элемент резистивного типа мощностью 5 Вт - 20 Вт .

Защита электродвигателя

• Для защиты электродвигателя от перегрева , в его обмотку встроены термовыключатели. При включении термовыключателей в цепи управления , они защищают обмотки от высоких температур , предотвращая пробой или разрушение изоляции. Термовыключатели разрывают цепь управления при превышении температуры обмоток 140 °С. При понижении температуры до значения между 120°С и 90°С следует их автоматическое восстановление.
