Электропривод NA - SR
Особенности
Приводы NA с префиксом SR является приводами ¼ оборотного действия с дополнительной функцией скоростного закрытия (отсечки).
Общее
Электроприводы NA - SR включают в себя линейку электрических приводов, предназначенных для работы в качестве исполнительных органов в системах АСУТП и в ручном режиме, а также функцией скоростного закрытия.
Двигатель.
В приводах используются специализированные малоинерционные электродвигатели с высоким стартовым моментом и встроенной термической защитой. В разных сериях NA - SR могут использоваться однофазные и трехфазные асинхронные двигатели, а также двигатели постоянного тока на 24 В. Двигатель обеспечивает повторно-кратковременный режим работы S2 с номинальной частотой включения 320 включений в час с продолжительностью включений от ПВ 25% о ПВ100%. Двигатель обеспечивает реверсивный режим работы электропривода.
Электромагнитный тормоз.
Электромагнитный тормоз обеспечивает автоматическое торможение выходного вала привода при срабатывании взведенной пружины.
Управление.
При использовании электропривода в качестве запорного рекомендуется использовать контактные коммутирующие элементы или различные исполнения бесконтактных коммутирующих устройств.
Электрические компоненты.
В электроприводе используется нагревательный анитиконденсатный элемент мощность. 20 Вт. В качестве ограничителей момента и ограничения перемещения выходного вала используются механические выключатели. В приводах NA019 SR и NA050 SR предусмотрено дополнительно по 2 микропереключателя для ограничения момента на выходном валу. Могут быть установлены дополнительные выключатели типа «сухой контакт» на положение выходного вала и срабатывание моментных выключателей.
Ручное управление.
Все приводы снабжены ручным дублером. Ручное перемещение выходного вала механизма осуществляется вращением штурвала ручного привода. Переключение на режим ручного дублера осуществляется передвижением рычага «автоматическое/ручное». При выборе режима «ручное» происходит автоматическое отключение питания электродвигателя.
Датчик положения реостатный (опция).
Предназначен для преобразования положения выходного вала механизма в изменение сопротивления реостата 0-1Ком.
Датчик положения (опция).
Предназначены для преобразования положения выходного вала механизма в пропорциональный унифицированный электрический сигнал 4-20 mA и выдаче его на управляющий контроллер.
Позиционер (опция).
Помимо функций датчика положения позволяет осуществлять работу привода по входному сигналу 4-20 мА.
Индикаторы.
В качестве местного указателя положения выходного вала приводов используется визуальный указатель положения.
Взрывозащищенное исполнение (опция).
Тип взрывозащиты ExdIIBT4 с IP67.
Смазка.
В приводах используется консистентная смазка с рабочей температурой -20+55 oС.
Корпус.
Корпус электропривода выполнен из алюминиевого сплава с покрытием, стойким к атмосферным воздействиям.

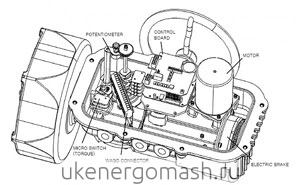

 Устройство NA080 SR; NA100 SR |
|
Основные технические характеристики номенклатурного ряда электроприводов NA SR
| NA080 - SR | NA100 - SR | NA150 - SR | NA200 –SR |
|---|---|---|---|---|
Напряжение, В | 24/220/ 380 | 220/ 380 | 220/ 380 | 220/ 380 |
Время хода на 90 г.,сек | 17 | 17 | 35-65 | 35-65 |
Максимальноеусилие, Нм | 50 | 100 | 200 | 500 |
ПВ | 25% | 25% | 100% | 100% |
Защита от внешних воздействий (IP) | IP 67 | IP 67 | IP 67 | IP 67 |
Рабочий ход, град | 90 | 90 | 90 | 90 |
Рабочая темпер., oС | -20 +55 | -20 +55 | -20 +55 | -20 +55 |
Ограничитель момента | нет | нет | механический | механический |
Ограничители положения | механический | механический | механический | механический |
Нагр. элемент, Вт | 20 | 20 | 20 | 20 |
Ток двиг. при макс. усилии (24/220/380), мА | 5000/1000/ 400 | 1300/ 400 | 1600/ 1600 | 5000/ 5000 |
Срок жизни (циклов), тыс. | 1 000 | 1 000 | 800 | 800 |
Мощность двигателя, Ви | 40 | 60 | 200 | 600 |
Посадочные размеры | ISO 5211 (F07) | ISO 5211 (F10) | ISO 5211 (F12) | ISO 5211 (F14) |
Вес, кг | 23 | 25 | 68 | 70 |
Стандартная спецификация NA SR
Стандартная температура | -20+55 |
Напряжение (50 Гц) | 24 VDC, 220/380 VAC |
Управляющий сигнал | Дискретный 24 VDC |
Выключатель момента | 2 откр/закр, 24 VDC, 5A; 220VAC |
Выключатель пути | 2 откр/закр, 24 VDC, 5A; 220VAC, 1А |
Установленная защита двигателя | Встроенная термическая защита |
Рабочий угол | 90+-5 |
Индикатор | Непрерывный индикатор положения |
Отключатель вала двигателя (ручной переключатель) | Расцепляющий механизм с режимами «Ручной/автоматический» |
Автоблокировка | Обеспечивается червячным редуктором |
Тормоз | Электромагнитный постоянного действия |
Нагревательный элемент | 20W (220VAC, 24VDC) |
Кабельный ввод | Два PF ¾ (NPT ¾) |
Смазка | Консистентная молибденовая на срок службы привода |
Материалы | АК12, сталь, сплав бронзы |
Обработка поверхности | Анодное оксидирование |
Внешнее покрытие | Двойное полиэстровое покрытие |
Спецификация опций NA SR
Двигатели | Двигатель постоянного тока на 24 В |
Дополнительные выключатели | До 6 дополнительных выключателя пути |
Сигнал положения выходного вала | Токовый сигнал 4-20 мА |
| Резистивный сигнал 0-1 кОм |
Позиционер | Управление по входящему сигналу 4-20 м |
Габаритные и присоединительные размеры
 |  |

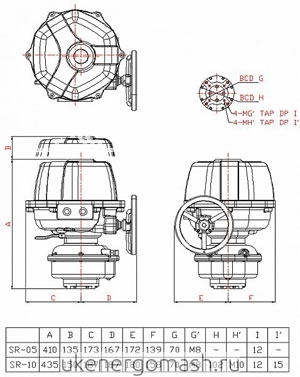

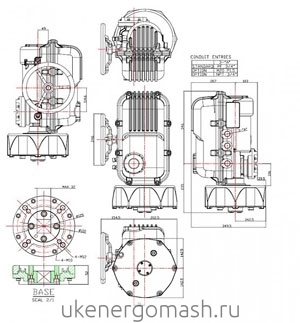

| Габаритные и присоединительные размеры NA080 SR05 – NA100 SR10 | Габаритные и присоединительные размеры |
Электрические схемы подключения
 |  |

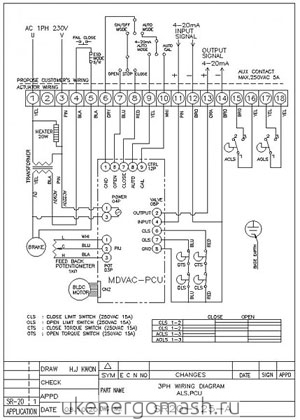

| Электрическая схема подключения NA150 SR однофазного исполнения c дополнительными конечными выключателями и позиционером (SR20-125-A) | Электрическая схема подключения NA150 SR трехфазного исполнения c дополнительными конечными выключателями и позиционером (SR20-325-A) |

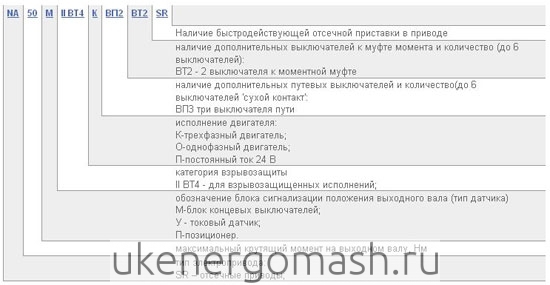

Структура условного обозначения:
