Электропривод NA

Особенности интеллектуального привода электрического NA

Приводы спроектированы с учетом последних достижений в части интеллектуальной защиты привода и его отдельных узлов, а также их дистанционной и локальной диагностики. На сегодняшний день они полностью соответствуют всем современным требованиям, предъявляемым к подобной технике со стороны большинства отраслей народного хозяйства.

Общее

Силовая часть электропривода выполнена на базе привода электрического NA. Дополнительные интеллектуальные функции сформированы в интеллектуальном блоке, который присоединяется к приводу в виде отдельного функционального блока.

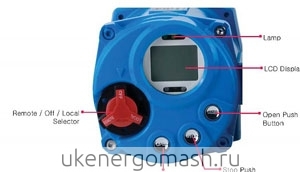

Внешний вид пульта управления и настройки интеллектуального блока.

Внешний вид пульта управления и  настройки интеллектуального блока

Внешний вид пульта управления и настройки интеллектуального блока

Обозначение:

Lamp – светодиодные дисплеи

LSD display – LSD дисплей

Open Push Button – кнопка Открытия рабочего органа

Stop Push Button – кнопка Остановки рабочего органа

Close Push Button – кнопка Закрытия рабочего органа

Remote/Off/Local Selector – переключатель Дистанционное/Остановка/Местное

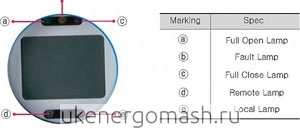

Лампы-индикаторы

Лампы-индикаторы

Обозначения

а. Full Open Lamp – лампа полного открытия

b. Fault Lamp – лампа Авария

с. Full Close Lamp – лампа полного закрытия

d. Remote Lamp – лампа работы привода через дистанционный канал управления

е. Local Lamp – лампа работы привода по сигналам Местного Пульта Управления

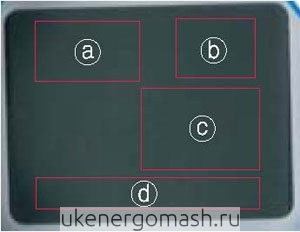

LCD-дисплей

LCD-дисплей

a. показания режима привода:

  • Remote – дистанционный контроль привода
  • Local – местный контроль привода
  • Off – остановка привода
  • Auto – режим автосканирования привода (опция в PCU – позиционере привода)
  • Set – установка параметров привода

b. показания состояния  привода:

  • Open – привод полностью открыт
  • Close – привод полностью закрыт
  • Run – привод находится в движении
  • Fault – ошибка привода

с. показания рабочего положения привода 0 – 100%

d. номер ошибки привода

Функции интеллектуального привода

  1. Диагностика правильности чередования фаз и устранения их рассогласования;
  2. Управление направлением движения привода без перекидывания установочных проводов;
  3. Возможность установки эксплуатационных режимов работы привода – движение толчками и удержание;
  4. Установка направления движения привода в случае пропадания управляющего сигнала;
  5. Выбор метода остановки привода при достижении конечных положений – по достижению конечного положения или по превышению момента;
  6. Проверка наработки привода по ресурсу «открыто-закрыто»;
  7. Проверка состояния измерительного потенциометра;
  8. Режим автоматической калибровки рабочего хода привода;
  9. Выбор исходящих сигналов из представленных типов или установка собственных величин;
  10. Установка и регулировка «мертвых зон» рабочего хода привода – защита от «эффекта молотка»;
  11. Установка и регулировка времени прохождения «мертвой зоны» - откладывание некоторых сигналов на это время;
  12. Выдача сигнала о положении привода после отработки сигнала «неисправность»;
  13. Установка и регулировка начальной и конечной точки аналогового сигнала;
  14. Перезагрузка.

 Опции интеллектуального блока, доступные в меню (при применении ПМУ)

Функции

Режим On-Off

CPT (токовый датчик)

PCU (позиционер)

PH-check (проверка фаз)

+

+

+

Direct (направление движения)

+

+

+

Inch/hold (режим толчком/удержание)

+

+

+

Esd dir (движение в случае отсутствия управляющего сигнала)

+

+

+

TQ check (метод остановки при достижении крайних положений)

+

+

+

Cycle (проверка количества циклов)

+

+

+

PIU check (проверка потенциометра)

+

+

+

Auto scan (режим автокалибровки)





+

Input sel (установка исходящих сигналов)





+

Input set (установка исходящих сигналов не из меню)





+

Dead band (установка мертвой зоны)





+

Time delay (установка времени задержки сигналов)





+

Input F/A (выдача сигнала о положении привода после сигнала неисправность)





+

Cl out Set (установка «0» исходящего сигнала)



+

+

Op out set )установка «100» исходящего сигнала)



+

+

Reset (перезагрузка)

+

+

+

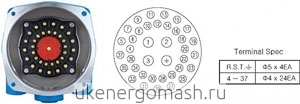

Клеммный блок привода

Клеммный блок привода



Конструкция электрических соединений, выделенных в отдельный узел, с электрическими схемами соединений, установленными в заводских условиях, не позволяет атмосферной влаге и пыли попасть во внутрь привода. Тем самым повышается жизненный цикл привода и работоспособность каждого из его узлов в течение всего срока службы привода.

Электрическая схема клеммного блока



Номер клеммной колодки

Описание

Опции



On/Off

CPT

PCU

Подача напряжение U, V, W

1

Напряжение 3-фазы 380 В 50 Гц.

+

+

+

2

3

«Масса»

                   --

«масса»

+

+

+

Входные клеммы

4

Дистанционный контроль – Закрыто

+

+

+

5

Дистанционный контроль – Открыто

+

+

+

6

Дистанционный контроль – Стоп

+

+

+

7

Дистанционный контроль – ESD

+

+

+

8

Дистанционный контроль – Auto

+





9

Дистанционный контроль AC COM

+

+

+

10

Дистанционный контроль DC COM

+

+

+

34

Дистанционный вход 4-20 мА(+)





+

35

Дистанционный вход 2-20 мА(-)

Выходные клеммы

11

Интегральное напряжение 24VDC(+)

+

+

+

12

Интегральное напряжение 24VDC(-)

+

+

+

13

Монитор СОМ

Макс. Напр. 250VAC 5А

+

+

+

14

Монитор On/Off

15

Монитор Дистанционно

16

Дефект СОМ

Макс. Напр. 250VAC 5А

+

+

+

17

Дефект NC

18

Дефект NO

19

Рабочий ход СОМ

Макс. Напр. 250VAC 5А

+

+

+

20

Рабочий ход на Закрыто

21

Рабочий ход на Открыто

22

Полное закрытие СОМ

Макс. Напр. 250VAC 5А

+

+

+

23

Полное закрытие NC

24

Полное закрытие NO

28

Полное открытие СОМ

Макс. Напр. 250VAC 5А

+

+

+

29

Полное открытие NC

30

Полное открытие NO

36

Дистанционный выход 4-20 мА (+)



+

+

37

Дистанционный выход 4-20 мА (-)

Электрические схемы подключения
  1. NA 301 (On-Off Type )
  2. NA 302 (CPT Type)
  3. NA 303 (PCU Type)

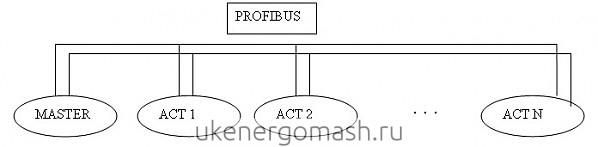

Profibus DP

Высокоскоростной протокол Profibus работает  через порт RS485 по 2-х проводной электрической схеме. До 126 приводов включительно может быть соединено по сети подходящим ретранслятором (репитором). В отсутствии ретранслятора (репитера) можно подключить только 32 прибора.

Передача скорости и длина кабеля.

Величина бод

Макс. Длина кабеля (Длина сегмента)

Макс. Длина кабеля (с репитерами)

9,6 Кбод

1 200 м

Приблизительно 10 км

187,5 Кбод

1 000 м

Приблизительно 10 км

500 Кбод

400 м

Приблизительно 4 км

1,5 Мбод

200 м

Приблизительно 2 км

GSD-FAIL master: инсталляция программы

Спецификация интерфейс карты Profibus DP

Сигналы команд и обратной связи:

  • командные сигналы: величина позиции (00-FF, 256 шагов)
  • сигнал обратной связи: величина позиции (00-FF, 256 шагов)

Общая спецификация Profibus DP:

  • коммуникационные протоколы: Profibus DP согласован с IEC 61158 и 617
  • средство передачи: витая пара, экранированный медный кабель, согласованный по EN50170.

Интерфейс Profibus DP: EIA-485 (RS485).

Номер прибора: 32 прибора без репитера, 126 приборов с репитером. Рабочая температура (-10 +70 oС).
