Механизмы PrimAR-M PrimAR-MF

 МЕХАНИЗМЫ ИСПОЛНИТЕЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНООБОРОТНЫЕ PrimAR группа до 40Нм

  • Механизмы предназначены для перемещения регулирующих органов в  системах автоматического регулирования технологическими процессами в соответствии с командными сигналами, поступающими от регулирующих и управляющих устройств.
  • Механизмы могут применяться в различных отраслях народного хозяйства: в газовой, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д.
  • Механизмы предназначены для общепромышленного применения.

    Механизмы по принципу соединения с трубопроводной арматурой изготавливаются двух видов:

  •  фланцевые: PrimAR-MF-16-96, PrimAR-MF-16-96К, PrimAR-MF-32-96, PrimAR-MF-32-96К,  PrimAR-MF-40-96, PrimAR-MF-40-96К
  •  рычажные: PrimAR-M-16-90, PrimAR-M-16-93, PrimAR-M-16-99К, PrimAR-M-40-90, PrimAR-M-40-93, PrimAR-M-40-99К

Фланцевые механизмы устанавливаются непосредственно на трубопроводной арматуре и соединяются со штоком регулирующего органа посредством втулки. Рычажные механизмы устанавливаются отдельно от регулирующего органа (трубопроводной арматуры и т.п.) и соединяются с регулирующим органом посредством соединительной тяги или другой промежуточной конструкции.

Механизмы в зависимости от климатического исполнения и категории размещения предназначены для эксплуатации в следующих условиях:

а) климатическое исполнение У, категория размещения 2:

  • температура окружающего воздуха от минус 40 до плюс 50˚С;
  • относительная влажность окружающего воздуха до 95 % при температуре 35˚С и более низких температурах без конденсацией влаги.

б) климатическое исполнение Т, категория размещения 2:

  • температура окружающего воздуха от минус 10 до плюс 50˚С;
  • относительная влажность окружающего воздуха до 100 % при температуре 35˚С и более низких температурах с конденсацией влаги.



PrimAR-M-16 PrimAR-MF-16PrimAR-MF-32 PrimAR-M-40 PrimAR-MF-40
 Механизм PrimAR-M-16 Механизм PrimAR-MF-16 Механизм PrimAR-MF-32 Механизм PrimAR-M-40 Механизм PrimAR-MF-40

Технические характеристики

Примечание: Буква «К» в условном обозначении механизма обозначает трехфазное исполнение по роду тока электрической сети, отсутствие буквы – однофазное исполнение.

Механизмы в фланцевом исполнении PrimAR-MF

Табл.1

Условное обозначение механизмов

Номинальный крутящий момент на выходном валу,

Нм

Номинальное время полного хода выходного вала,  с

Номинальное значение полного хода выходного вала, об

Тип электродвигателя

Потребляемая мощность,

 В А

Масса, кг

PrimAR-MF-16/10-0,25-96

16

10

0,25

ДСОР 110-1,0-136

160

8

PrimAR-MF-16/10-0,25-96К

0,25

PrimAR-MF-16/25-0,25-96

25

0,25

ДСОР 110-1,0-60

PrimAR-MF-16/25-0,63-96

0,63

ДСОР 110-1,0-136

PrimAR-MF-16/25-0,63-96К

0,63

PrimAR-MF-16/63-0,25-96

63

0,25

ДСОР 110-1,0-60

PrimAR-MF-16/63-0,63-96

0,63

PrimAR-MF-16/160-0,63-96

160

0,63

PrimAR-MF-32/15-0,25-96

32

15

0,25

ДСОР 110-1,0-136

PrimAR-MF-32/15-0,63-96К

0,63

PrimAR-MF-32/37-0,63-96

37

0,63

PrimAR-MF-32/37-0,63-96К

0,63

PrimAR-MF-40/10-0,25-99К

40

10

0,25

ДСОР 110-1,0-136

PrimAR-MF-40/25-0,25-96

25

0,25

PrimAR-MF-40/25-0,25-96К

0,25

PrimAR-MF-40/25-0,63-99К

0,63

PrimAR-MF-40/63-0,25-96

63

0,25

ДСОР 110-1,0-60

PrimAR-MF-40/63-0,63-96

0,63

ДСОР 110-1,0-136

PrimAR-MF-40/63-0,63-96К

0,63

PrimAR-MF-40/160-0,63-96

160

0,63

ДСОР 110-1,0-60



Механизмы в рычажном исполнении PrimAR-M

Табл.2

Условное обозначение механизмов

Номинальный крутящий момент на выходном валу,

Нм

Номинальное время полного хода выходного вала,  с

Номинальное значение полного хода выходного вала, об

Тип электродвигателя

Потреб-ляемая мощ-ность,                                         В А

Масса, кг

PrimAR-M-16/10-0,25-93

16

10

0,25

ДСОР 110-1,0-136

110

8

PrimAR-M-16/10-0,25-99К

0,25

PrimAR-M-16/25-0,25-90

25

0,25

ДСОР 110-1,0-60

PrimAR-M-16/25-0,63-93

0,63

ДСОР 110-1,0-136

PrimAR-M-16/25-0,63-99К

0,63

PrimAR-M-16/63-0,25-90

63

0,25

ДСОР 110-1,0-60

PrimAR-M-16/63-0,63-90

0,63

PrimAR-M-16/160-0,63-90

160

0,63

PrimAR-M-40/10-0,25-99К

40

10

0,25

ДСОР 110-1,0-136

PrimAR-M-40/25-0,25-93

25

0,25

PRIMAR-M-40/25-0,25-99К

0,25

PrimAR-M-40/25-0,63-99К

0,63

PrimAR-M-40/63-0,25-90

63

0,25

ДСОР 110-1,0-60

PrimAR-M-40/63-0,63-96К

0,63

ДСОР 110-1,0-136

PrimAR-M-40/63-0,63-93

0,63

PrimAR-M-40/63-0,63-99К

0,63

PrimAR-M-40/160-0,63-90

160

0,63

ДСОР 110-1,0-60



Табл.3  Основные параметры электродвигателей:

Параметры

ДСОР 110-1,0-60

ДСОР 110-1,0-136

Номинальный ток, А

0,25

0,55

Номинальный вращающий момент, Н м

1,0

1,0

Частота вращения, об/мин

60

136

Емкость конденсатора, мФ

3,2

8,0



На всех механизмах PrimAR может быть установлен один из следующих блоков сигнализации положения выходного вала:

  1. реостатный БСПР-10;
  2. индуктивный БСПИ-10;
  3. токовый БСПТ-10М с унифицированным сигналом 0-5, 0-20, 4-20 мА по ГОСТ26.011. Нелинейность датчиков блоков сигнализации положения ±2,5%;
  4. блок концевых выключателей  БКВ.

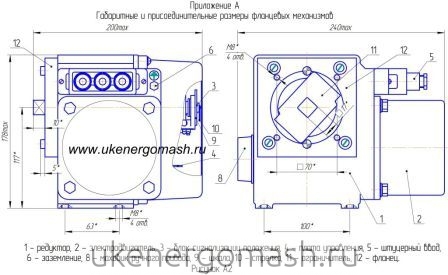

Общий вид, габаритные и присоед. размеры

фланцевых механизмов PrimAR-MF

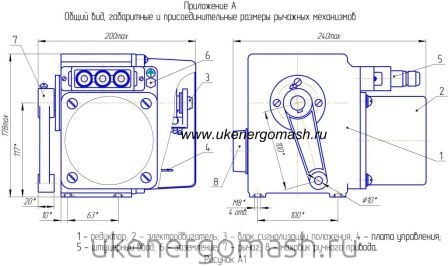

 Общий вид, габаритные и присоед. размеры

рычажных механизмов PrimAR-M

 Размеры исполнительного механизма PrimAR Размеры исполнительного механизма PrimAR

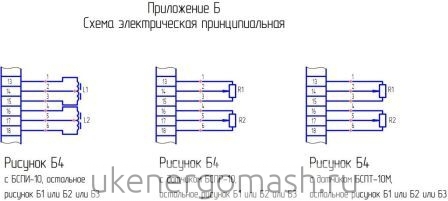

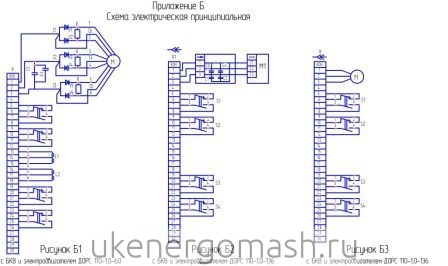

 Рис. Б1,Б2,Б3 Схема электрическая принципиальная Рис.Б4 Схема электрическая принципиальная Рис.Б5 Схема подключения исполнительных механизмов
Электрическая принципиальная схема исполнительного механизма Электрическая принципиальная схема исполнительного механизма Электрическая принципиальная схема подключения исполнительного механизма



ВНИМАНИЕ! Для того чтобы получить более подробную техническую информацию по механизмам исполнительным:

  • Руководство по эксплуатации
  • Типовые решения для АСУ ТП
  • 3D модели исполнительных механизмов

Просим Вас обращаться к специалистам УКЭМ по тел: (343) 222-79-77, 216-04-82 либо направить запрос на нашу эл.почту.
