Электропривод четвертьоборотный SA

Особенности.

Привод NOAH SA 005 является сверхминиатюрным приводом для трубопроводной арматуры с максимальным набором функций и защит присущим «большим» приводам. Серия SA включает в себя линейку электрических четверть оборотных приводов на усилия 50 Нм. Особенностью является очень высокая степень защиты от воздействий окружающей среды в «базовом» исполнении – IP68.

Общее.

Привод SA 005  предназначен для работы в качестве исполнительного органа в системах АСУТП и в ручном режиме.

Двигатель.

В приводе используется специализированный  малоинерционный электродвигатель с высоким стартовым моментом и встроенной термической защитой. В серии SA могут использоваться однофазные двигатели и двигатели постоянного тока 24В. Двигатель обеспечивает повторно-кратковременный режим работы S2 с номинальной частотой включения 320 включений в час с продолжительностью включений ПВ 75% при нагрузке на выходном валу в пределах от номинальной противодействующей до 0,5 сопутствующей. Двигатель обеспечивает реверсивный режим работы электропривода.

Управление.

При использовании электропривода в качестве запорного рекомендуется использовать контактные коммутирующие элементы или различные типы бесконтактных устройств.

Электрические компоненты.

В электроприводе используется нагревательный анитиконденсатный элемент мощностью 2 Вт. В качестве ограничителей перемещения выходного вала используются механические выключатели.  В приводах предусмотрено 2 микропереключателя для ограничения момента на выходном валу и до 4 микропереключателей для  сигнализации промежуточных положений выходного вала.

Ручное управление.

Ручное перемещение выходного вала электропривода осуществляется вращением штурвала S-образного рычага, который крепиться на корпус привода с помощью скобы.

Датчик положения реостатный (опция).

Предназначен для преобразования положения выходного вала механизма в изменение сопротивления реостата 0-1Ком.

Датчик положения токовый (опция).

Предназначены для преобразования положения выходного вала механизма в пропорциональный унифицированный электрический сигнал 4-20 mA и выдаче его на управляющий контроллер.

Позиционер (опция).

Помимо функций датчика положения позволяет осуществлять работу привода по входному сигналу 4-20 мА. В отличие от традиционного для российских систем управления с помощью дискретных сигналов на входе позволяет работать по аналоговому сигналу.

Пульт местного управления (опция).

Позволяет осуществлять переключение управления приводом на режим «локальное / дистанционное», а также при управлении «локальное» осуществлять действия по перемещению выходного вала по сигналам «вперед», «стоп», «назад».

Батарейный блок (опция).

Позволяет приводу работать в течение определенного времени в случае отключения основного питания привода.

Индикаторы.

В качестве местного указателя положения выходного вала приводов используется визуальный указатель положения колонкового типа со светодиодами, позволяющими видеть достижение рабочим органом конечных положений на расстоянии до 200 метров.

Смазка.

В приводах используется консистентная смазка с рабочей температурой -20+70 оС. Опция – до -60 оС.

Корпус.

Корпус электропривода выполнен из алюминиевого сплава с покрытием, стойким к атмосферным воздействиям.

Основные технические характеристики электропривода SA 005

Напряжение, Вольт

220

Время хода на 90 г.,сек

10; 17; 63

Максимальное усилие, Нм

50

ПВ

75%

Защита от внешних возд. (IP)

IP 67

Рабочий ход, град

90-270-300

Рабочая темпер., оС

-20 +70

Ограничитель момента

механический

Ограничители положения

механический

Нагр. элемент, Вт

2

Ток двиг. при макс. усилии (220/380), мА

230

Срок службы, циклов, тыс.

20 000

Рабочих циклов, тыс.



Стандартная спецификация SA 005

Стандартная температура

-20+70, до 1 часа 150 оС

Пониженная рабочая температура

-40+70

Сверхнизкая рабочая температура

-60+50

Напряжение (50 Гц)

24 VDC, 220 VAC

Управляющий сигнал

Дискретный 24 VDC

Выключатель момента

нет

Выключатель пути

2 откр/закр, 24 VDC, 5A; 220VAC, 1А

Установленная защита двигателя

Встроенная термическая защита (включается при 150+_5/ отключается при 97+-15)

Рабочий угол

90+-5

Индикатор

Непрерывный индикатор положения

Отключатель вала двигателя (ручной переключатель)

нет

Автоблокировка

Обеспечивается червячным редуктором

Нагревательный элемент

2W (220VAC, 24VDC)

Кабельный ввод

Два PF ¾ (NPT ¾)

Смазка

Консистентная молибденовая на срок службы привода

Материалы

АК12, сталь, сплав бронзы

Обработка поверхности

Анодное оксидирование

Внешнее покрытие

Двойное полиэстровое покрытие

Спецификация опций SA 005

Двигатели

Двигатель постоянного тока на 24 В

Дополнительные выключатели

До 4 дополнительных выключателя пути

Угол открытия (рабочий ход)

120; 135; 180; 270; 300

ПМУ

Пульт местного управления

Сигнал положения выходного вала

Токовый сигнал 4-20 мА



Резистивный сигнал 0-1 кОм

Позиционер

Управление по входящему сигналу 4-20 мА



затвор с приводом sa-005


 Электропривод SA-005 SA-003

Кран шаровый с электроприводом Ду20

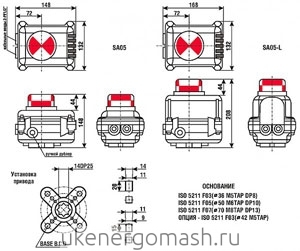

Габаритные и присоединительные размеры SA



Габаритные и присоединительные размеры SA

Опции SA 005

  • Лампы-индикаторы – из каталога SA
  • Блок управления по параметру (позиционер) – из каталога SA
  • Батарейный блок.

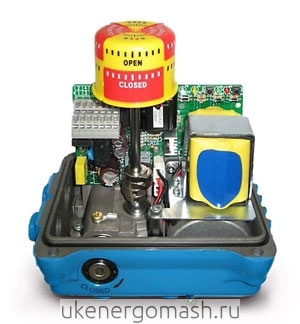

SA 005

Максимальное усилие на открытие, Нм

50 Нм

Время хода, сек

17 сек

Ток зарядки, А

1,8 А

Вес. кг

4

Питающее напряжение

220 VAC, 24 VDC



Клеммные колодки батарейного блока
Аккумуляторная батарея (время зарядки – 3 часа,  тип батареи - Ni-MH1.2V 10EA, время аварийной работы – 15 мин.
Клеммные колодки батарейного блокаАккумуляторная батарея (время зарядки – 3 часа,
тип батареи - Ni-MH1.2V 10EA, время аварийной работы – 15 мин.



Электрические схемы подключения

Типовая электрическая схема подключения  привода на 24 В постоянного тока  с батарейным блоком (СТ 82600-А)
Типовая электрическая схема подключения  привода на 220 В переменного тока  с батарейным блоком (СТ 12600-А)
Типовая электрическая схема подключения
привода на 24 В постоянного тока
с батарейным блоком (СТ 82600-А)
Типовая электрическая схема подключения
привода на 220 В переменного тока
с батарейным блоком (СТ 12600-А)

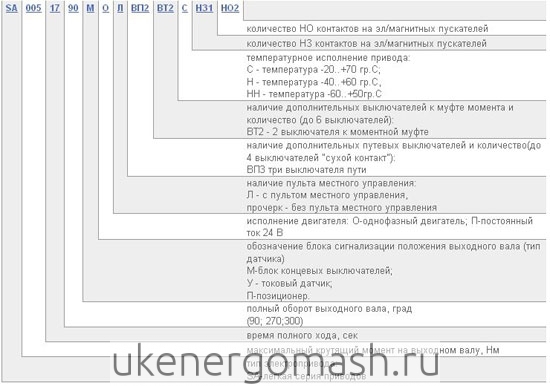

Структура условного обозначения:
