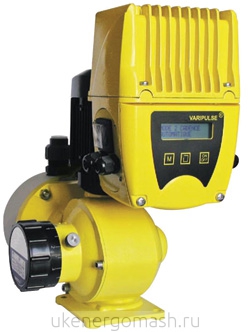

VARIPULSE: интерактивный блок управления насосом

VARIPULSE: интерактивный блок управления насосом

VARIPULSE: интерактивный блок управления насосом

Цифровые и аналоговые сигналы блока управления VARIPULSE® обеспечивает пропорциональную регулировку подачи дозировочных насосов G®A и G®M для задач водоподготовки и очистки сточных вод, обработки поверхностей, орошения, физической и химической обработки и там, где требуется обеспечить автоматическую и пропорциональную дозировку / добавку заранее заданных порций жидких субстанций.

Электронный блок управления VARIPULSE® регулирует частоту вращения вала электродвигателя, поддерживая заданный уровень подачи насоса. Переменный ток преобразуется в постоянный, подается на электродвигатель в виде импульсов (положительных и отрицательных), снова образуя переменный ток преобразованной частоты. Частота регулируется изменением количества импульсов положительного и отрицательного напряжения в единицу времени.

Настройка и управление подачей насосов Milton Roy G А и G М:

Модель 1 - регулировка частоты

Модель 2 - 3 рабочих режима: ручное регулирование частоты, пропорциональное регулирование частоты от аналогового сигнала 4–20 мА и от импульсного сигнала

Технические характеристики блока

  • Напряжение питания: 220 В (точность от –7 % до 10 %), трехфазный электродвигатель на 230 В
  • Частота: 50/60 Гц
  • Мощность: от 0,09 до 0,25 кВт
  • Исполнение корпуса: по IP55
  • Рабочая температура: от –20 до +40 °C
  • Индикатор внутренней неисправности и дистанционное предупреждение об отказе через сухой контакт (1 A – 250 В)
  • Входное сопротивление: 250 Ом
  • Возможность подключения датчика уровня
  • Стандартно соответствует требованиям EMC, класс A (устанавливается на электродвигателе или стене на расстоянии не больше 1,5 м без экранированного кабеля)
  • Алюминиевый корпус с оребрением для охлаждения за счет естественной конвекции
  • Электроника покрыта слоем смолы, поглощает вибрации, предохраняет от попадания влаги
  • Опции модели 1:

Консоль ввода установочных значений (RS–422 подсоединение);

Коммутация через внешнюю электрическую шину (PROFIBUS PD, INTERBUS S, CAN OPEN, DEVICENET)

Системы защиты блока управления VARIPULSE

  • Многоязычный буквенно–цифровой жидкокристаллический дисплей
  • Простота эксплуатации, надежность, эффективность многофункциональной системы
  • Не зависит от колебания напряжения / частоты в линии электропитания

Дистанционное сообщение о неисправности:



Модель 1 с возможностью изменения частоты через внешнюю электрическую шину

  • Системы защиты от перезагрузок по напряжению, от резкого падения напряжения и перегрузок по току
  • Защита элементов электроники от перепада температур
  • Защита от возможных повреждений электрической изоляции и коротких замыканий
  • Определение заклинивания ротора
  • Датчик отказа сенсора
  • Управляющие сигналы защищены от недогрузок или перегрузок по напряжению и току

Модель 2, три рабочих режима:

  • Защита по нижнему уровню
  • Защита электроники
  • Датчик отказа

Режим ручной регулировки

  • Программируемый уровень подачи: от 1 до 100%
  • Автоматическая регулировка рабочего режима позволяет оптимизировать подачу насоса от 1 до 20%.
  • VARIPULSE® работает в режиме вкл./выкл. от 0 до 20%, а свыше 20% осуществляется режим регулировки частоты.
Режим ручной регулировки



Схема

Режим пропорционального регулирования скорости от аналогового сигнала 4–20 мА

Подача регулируется аналоговым сигналом 4–20 мА

  • 4 мА: 0 % от подачи насоса
  • 20 мА: 100 % от подачи насоса
 Режим пропорционального регулирования скорости от аналогового сигнала 4–20 мА



 Режим пропорционального регулирования скорости от аналогового сигнала 4–20 мА

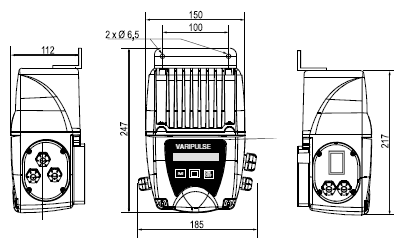

Габаритные размеры блока, (мм)

VARIPULSE: интерактивный блок управления размеры

Режим пропорционального регулирования скорости от импульсного сигнала

Подача регулируется сухим контактом или открытым коллектором.

  • Определение расхода (устройства генерирующего импульсы): 1,5, 2,5, 3,5, 5, 10, 15, 25, 40 или 100 м3/ч
  • Определение начального объема дозы: 0,25, 0,5, 1 или 10 л/имп
Режим пропорционального регулирования скорости от импульсного сигнала



Насосное оборудование Милтон Рой Каталог

pdf-icon Подробная техническая информация в каталоге  "Дозировочные насосы Milton Roy"
