ЗДП ВА 99005
Затвор дисковый с седлом из фторопласта представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых.
Затвор дисковый с седлом из фторопласта представляет собой оптимальное решение проблем коррозии, возникающих в химических и других производствах при использовании обычных затворов дисковых. Фторопластовое седло полностью закрывает внутреннюю поверхность корпуса и достигает участков, контактирующих с плоскостью ответных фланцев, что исключает возможность любого контакта среды с материалом корпуса. Конструктивные особенности затворов ВА 99005: идеально округлая форма опорных колец из эластомера, которые устанавливаются под фторопластовое седло, динамически нагруженный тарельчатыми пружинами диск с уплотнением по торцам, обеспечивают герметичность закрытия затвора с нулевой протечкой по штоку. Затвор подходит для использования в качестве как запорной, так и регулирующей арматуры и может комплектоваться приводными устройствами в соответствии со специфическими условиями применения.
Тип конструкции:
Затворы с разъемным корпусом, съемным седлом из фторопласта и симметричным диском без покрытия
Условный проход:
DN 50 - DN 300
Рабочее давление:
PN 6, 10
Температура рабочей среды:
до +200° С
Управление:
ручное - рукоятка DN 50 - DN 200
ручное - через редуктор DN 50 - DN 300
электро или пневмопривод DN 50 - DN 300
Тип седла:
съемное
Класс герметичности:
А по ГОСТ 9544-93
Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.
Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды:
любое
Климатическое исполнение:
У2, УХЛ2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы
шток: легированная сталь/нержавеющая сталь
седло: фторопласт
Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
Основные габаритно- весовые и технические характеристики затвора ВА 99005

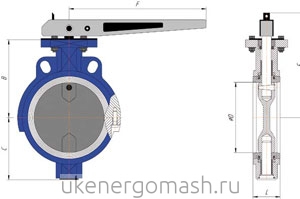

Исполнение затвора с рукояткой

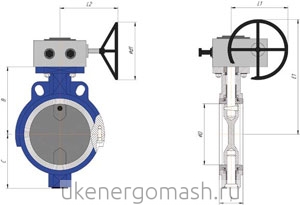

Исполнение затвора с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99005
| DN | РN | Размеры, мм | Масса, кг | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D | В | С | L | E | E1 | F | L1 | L2 | d1 | рычаг | редуктор | |||
ВА 99005 -050 | 50 | 6 | 50 | 113 | 73 | 43 | 160 | 240 | 195 | 127 | 195 | 175 | 4,5 | 9,6 |
10 | ||||||||||||||
ВА 99005 -065 | 65 | 6 | 65 | 121 | 80 | 46 | 170 | 248 | 5,0 | 10,0 | ||||
10 | ||||||||||||||
ВА 99005 -080 | 80 | 6 | 80 | 128 | 88 | 175 | 255 | 5,5 | 10,6 | |||||
10 | ||||||||||||||
ВА 99005 -100 | 100 | 6 | 100 | 146 | 104 | 52 | 195 | 273 | 250 | 7,0 | 12,1 | |||
10 | ||||||||||||||
ВА 99005 -125 | 125 | 6 | 125 | 158 | 116 | 56 | 205 | 285 | 8,5 | 13,6 | ||||
10 | ||||||||||||||
ВА 99005-150 | 150 | 6 | 150 | 174 | 138 | 230 | 340 | 300 | 182 | 242 | 250 | 12,0 | 18,5 | |
10 | ||||||||||||||
ВА 99005 -200 | 200 | 6 | 200 | 198 | 163 | 60 | 255 | 365 | 500 | 16,0 | 22,0 | |||
10 | ||||||||||||||
ВА 99005 -250 | 250 | 6 | 250 | 245 | 203 | 68 | - | 410 | - | - | 31,5 | |||
10 | ||||||||||||||
ВА 99005 -300 | 300 | 6 | 300 | 270 | 228 | 78 | 486 | 252 | 285 | 350 | - | 42,0 | ||
