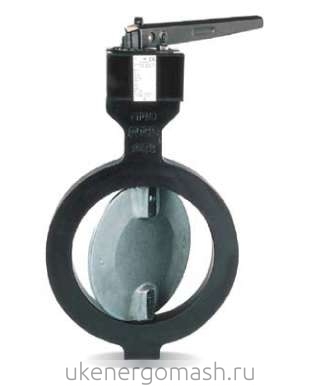

Затвор поворотный дисковый ВА 99015
Дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением.
Затвор поворотный дисковый регулирующий ВА 99015
Дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением. Малый вес конструкции и узкий бесфланцевый корпус позволяют легко производить монтаж на трубопровод, звенья которого не испытывают дополнительной нагрузки. Отсутствие седла обуславливает малый крутящий момент, в результате чего затвор эффективен для четкого контроля и регулирования
потока среды. Положение диска фиксируется с помощью специального замкового устройства, расположенного в верхней части штока.
Тип конструкции: затвор поворотный с симметрично закрепленным диском, без седла.
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 0,5
Температура рабочей среды: до +600° С
(в зависимости от материала конструкции)
Управление: ручное - рукоятка DN 40 - DN 600, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Присоединение: бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды: любое
Климатическое исполнение: У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена шток: легированная сталь/нержавеющая сталь
Основные рабочие среды: неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ. Слабоагрессивные газообразные среды (в том числе
влагосодержащие). Агрессивные: пары кислот, природный газ и газообразные нефтепродукты, доменный и коксовый газы, газообразные углеводороды, газообразный аммиак

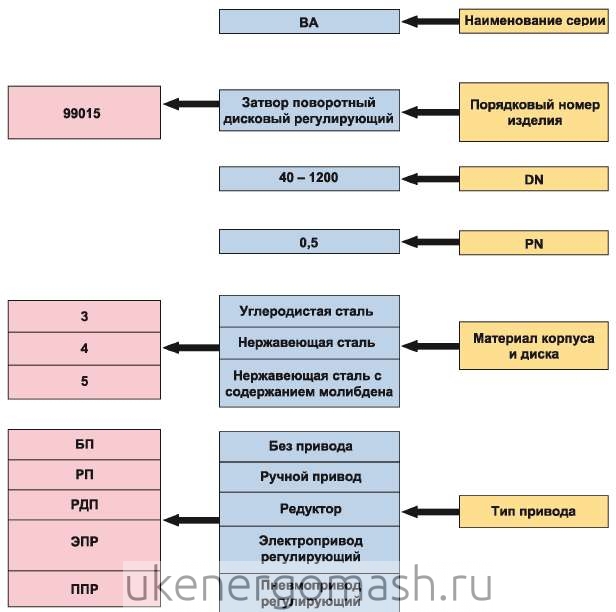

Классификатор для определения исполнения затвора ВА 99015
Пример обозначения затвора поворотного:
ВА 99015-100-0.5-3-4-РП ТУ 3741-025-29012225-2006
Затвор дисковый регулирующий ВА99015, DN 100, PN 0.5, с корпусом из углеродистой стали, диском из нержавеющей стали, с ручным приводом.

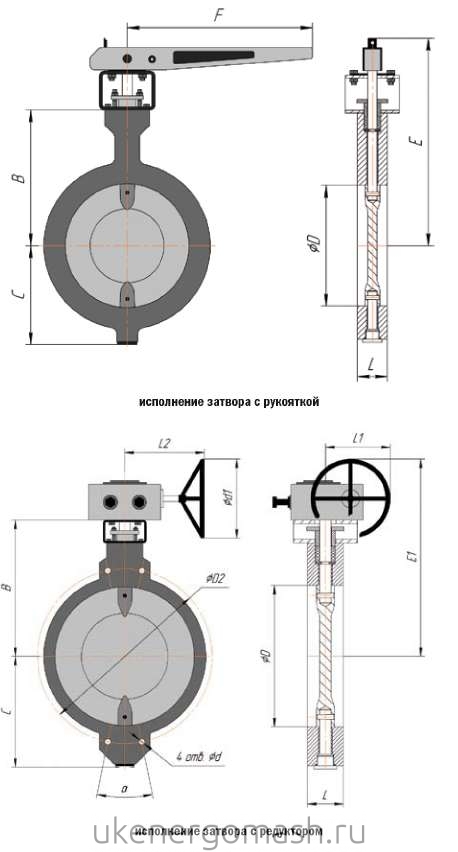

Основные габаритно-весовые и технические характеристики затвора ВА 99015
Таблица 1: габаритно-весовые характеристики затвора ВА 99015
Обозначение | DN |
|
|
|
|
| Размеры, | мм |
|
|
| Масса, кг | Крутящий момент, Нм | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D | L | С | В | Е | F | (11 | Е1 | L1 | L2 | D2 | (11 | а, град | ||||
ВА 99015 - 040 | 40 | 40 | 30 | 72 | 130 | 240 | 195 | 175 | 320 | 127 | 195 | - | - | - | 4,4 | 8 |
ВА 99015 - 050 | 50 | 50 | 30 | 76 | 135 | 245 | 195 | 175 | 325 | 127 | - | - | - | 4,9 | 8 | |
ВА 99015 - 065 | 65 | 65 | 30 | 84 | 142 | 252 | 195 | 175 | 332 | 127 | - | - | - | 5,4 | 12 | |
ВА 99015 - 080 | 80 | 80 | 30 | 92 | 150 | 260 | 195 | 175 | 340 | 127 | - | - | - | 5,9 | 17 | |
ВА 99015 - 100 | 100 | 100 | 30 | 102 | 160 | 270 | 195 | 175 | 350 | 127 | - | - | - | 6,4 | 20 | |
ВА 99015 - 125 | 125 | 125 | 30 | 114 | 172 | 282 | 195 | 175 | 362 | 127 | - | - | - | 6,9 | 40 | |
ВА 99015 - 150 | 150 | 150 | 34 | 135 | 195 | 305 | 250 | 175 | 385 | 127 | - | - | - | 7,5 | 50 | |
ВА 99015 - 200 | 200 | 200 | 34 | 160 | 220 | 330 | 250 | 175 | 410 | 127 | - | - | - | 14,5 | 75 | |
ВА 99015 - 250 | 250 | 250 | 38 | 195 | 250 | 370 | 300 | 250 | 480 | 182 | 242 | - | - | - | 17,8 | 140 |
ВА 99015 - 300 | 300 | 300 | 38 | 220 | 275 | 394 | 300 | 250 | 504 | 182 | - | - | - | 19,8 | 150 | |
ВА 99015 - 350 | 350 | 336 | 38 | 248 | 293 | 412 | 300 | 250 | 522 | 182 | - | - | - | 28,8 | 160 | |
ВА 99015 - 400 | 400 | 386 | 50 | 300 | 315 | 435 | 500 | 250 | 543 | 182 | 495 | 22 | 22,5 | 56 | 300 | |
ВА 99015 - 500 | 500 | 486 | 50 | 360 | 365 | 485 | 500 | 250 | 594 | 182 | 600 | 22 | 22,5 | 81 | 340 | |
ВА 99015 - 600 | 600 | 586 | 50 | 425 | 415 | 535 | 500 | 250 | 644 | 182 | 705 | 26 | 18 | 101 | 360 | |
ВА 99015 - 700 | 700 | 686 | 50 | 475 | 465 | - | - | 250 | 694 | 182 | 810 | 26 | 15 | 184,3 | 380 | |
ВА 99015 - 800 | 800 | 786 | 50 | 530 | 515 | - | - | 250 | 745 | 182 | 920 | 30 | 15 | 212,3 | 400 | |
ВА 99015 - 1000 | 1000 | 986 | 65 | 645 | 635 | - | - | 600 | 1060 | 388 | 320 | 1120 | 30 | 12,86 | 278 | 1400 |
ВА 99015 - 1200 | 1200 | 1186 | 80 | 755 | 760 | - | - | 600 | 1185 | 388 | 1320 | 30 | 11,25 | 329 | 1600 |
