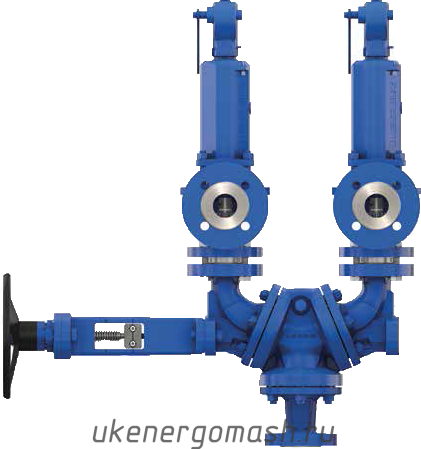

Переключающие устройства для предохранительных клапанов Leser

Переключающие устройства для предохранительных клапанов Leser

Переключающие устройства от компании Leser (Германия) серий 330 Compact и 320 Flow. Оборудование обеспечивают непрерывную эксплуатационную готовность 24 часа в сутки и 7 дней в неделю.  Type 330 Compact подходит для стандартных условий эксплуатации, а Type 320 Flow для ситуаций с повышенными требованиями к потерям входного давления.

  Полный технический каталог Leser 330 / 320

  Руководство по эксплуатации переключающих устройств Leser

Переключающие устройства обладают оптимальным дизайном, удобным и надежным переключением, максимальной прочностью и не требуют  техобслуживания. Разные входные штуцеры со стороны трубопровода подходят для адаптации к имеющимся номинальным диаметрам трубы, и позволяют  сократить потери входного давления. Переключающие устройства прошли испытания в различных условиях применения, с горячими и холодными средами, веществами с содержанием частиц, а также при высоком рабочем давлении.

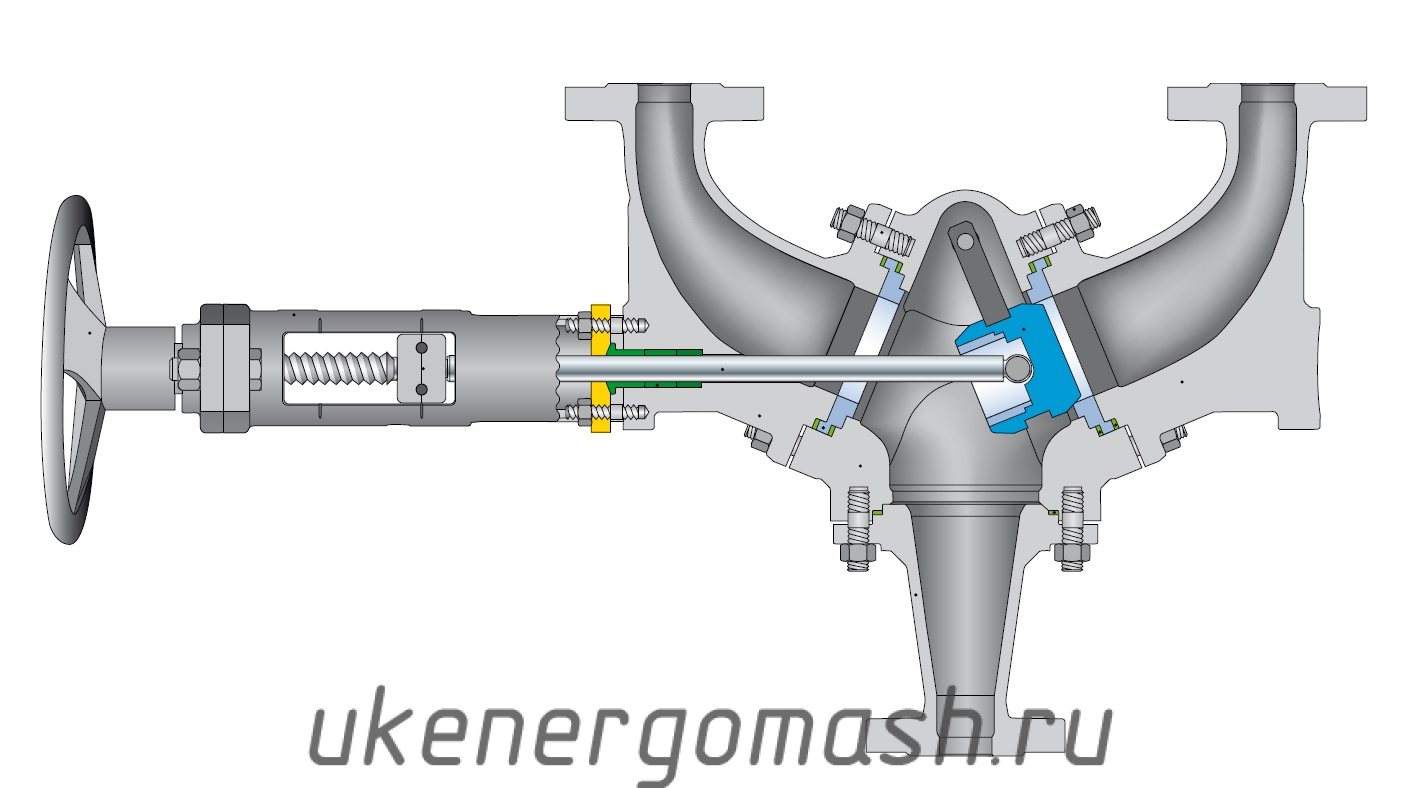

Принцип работы переключающего устройства

Все необходимые расчёты связанные с установкой оборудования Leser могут осуществляться специальной программой  VALVESTAR®. Специалисты УКЭМ обладают всеми необходимыми компетенциями и готовы осуществить полный подбор оборудования под ваш проект.

Сферы применения

Переключающие устройства применяются в различных отраслях промышленности и способствуют:

  • бесперебойной эксплуатации
  • снижению рисков из-за внеплановых простоев.

Отрасли промышленности

  • нефтехимическая
  • нефтегазовая
  • технические газы
  • химическая
  • холодильное оборудование

Два типа переключающих устройств:

Leser 330  Leser Type 330 Compact - соответствует требованиям к потерям давления в стандартных условиях. Его следует использовать тогда, когда требования к комбинированным предохранительным клапанам или дополнительному трубопроводу относительно потери давления не очень высокие. Благодаря своей компактной конструкции он отличается экономичностью и является, таким образом, выгодным решением при комбинировании предохранительного клапана и переключающего устройства.

Leser 320  Leser Type 320 Flow - обеспечивает оптимальный путь потока при высоких требованиях к потери давления. Имеет максимально оптимизированную для потока конструкцию. Его следует использовать в том случае, если требования к комбинированным предохранительным клапанам относительно потери давления чрезвычайно высоки, или когда другие встроенные компоненты значительно повышают потери давления в питающей линии, и используемый переключающий вентиль не должен производить еще большие потери давления. Type 320 Flow имеется для ступеней давления до PN 250.

Оба типа могут быть поставлены в виде как отдельного переключающего устройства, так и в комбинации со стороны входа: Переключающее устройство устанавливается на входе двух предохранительных клапанов.

Может быть поставлен в виде:

– отдельного переключающего устройства

– комбинации со стороны входа: Переключающее устройство устанавливается на входе двух предохранительных клапанов

– блокируемой комбинации: Одно переключающее устройство на входе, а другое на выходе предохранительных клапанов.

Конструктивные особенности переключающего устройства Лесер:

Благодаря наклонному положению уплотнительной поверхности седла и движению диска по круговой траектории был создан удобный контур для потока среды. Это способствует незначительному отклонению потока и, таким образом, минимальной потере давления.

  • Размеры

DN 25 – DN 100

DN 125 – DN 400

  • Ступени давления

Type 330 Compact: PN 10 – PN 40

Схемы отверстий фланцев согласно DIN EN 1092 и ASME B16.5

  • Коэффициент расхода

Kv/Cv для DN 25 – DN 100 составляет от 32 до 7018 м³/ч

Температурные диапазоны применения

Температурные диапазоны применения соответствуют ограничениям для материалов согласно DIN EN и ASME.

От - 273°C до + 450°C

Допуски

Переключающие устройства LESER могут использоваться по всему миру и отвечают нормативным требованиям с соответствующими разрешениями по стандарт директивы ЕС о напорном оборудовании: DGRL 2014/68/EU CE.

Дополнительно можно увеличить впускной штуцер. Благодаря этой операции можно дополнительно оптимизировать коэффициент сопротивления, и сократить потери давления на переключающем устройстве.
