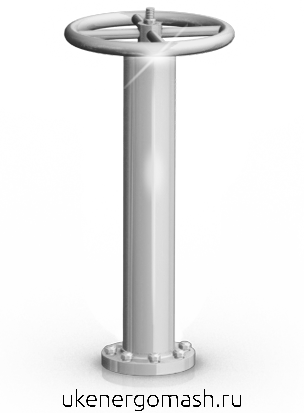

Колонка управления задвижкой   Дистанционное управление задвижками (с ручным / электрическим приводом, шиберными задвижками, затворами) осуществляется колонками управления в сооружениях водоснабжения и канализации, в нефтегазовой промышленности. Колонки способны управлять задвижками, шаровыми кранами или затворами, находящимися под землей.

Конструкция колонки управления задвижкой:

  • корпус с опорным фланцем,
  • вал, передающий крутящий момент от органа управления к штанге
  • штанга
  • орган управления (штурвал для ручной задвижки / посадочное место под электропривод для задвижки под электропривод)

Типы ручных колонок управления: для диаметров Ду от 50 до 250 мм и Ду от 300 мм и выше.

Типы приводных колонок управления для задвижки: тип А, Б, В, Г, Д.

Колонка управления задвижкой серия 3.901-13

Колонка управления задвижкой серия 3.901-13

Колонки управления с электроприводом

Колонки управления с электроприводом

Тип колонки управления задвижкой

Типоразмер колонки

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

Глубина заложения трубопровода, Н, м

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

6,5

7,0

Тип А

DN 100

L, мм

1415

1915

2415

2915

3415

3915

4415

4915

5415

5915

6415

Масса, кг

22

23,5

26

28

30

32

34

36

38

40

42

DN 150

L, мм

1295

1795

2295

2795

3295

3795

4295

4795

5295

5795

6295

Масса, кг

21,5

23,5

25,5

27,5

29,5

31,5

33,5

35,5

37,5

39,5

41,5

Тип Б

DN 200

L, мм

1110

1610

2110

2610

3110

3610

4110

4610

5110

5610

6110

Масса, кг

37,1

39,37

42,3

44,9

47,5

50,1

52,7

55,3

57,9

60,5

63,1

DN 250

L, мм

969

1469

1969

2469

2969

3469

3969

4469

4969

5469

5969

Масса, кг

36,9

39,9

42,1

44,7

47,3

49,9

52,5

55,1

57,7

60,3

62,9

DN 300

L, мм

820

1320

1820

2320

2820

3320

3820

4320

4820

5320

5820

Масса, кг

35,6

38,2

40,8

43,4

45,0

48,6

51,2

53,8

56,4

59,0

61,6

DN 400

L, мм

550

1050

1550

2050

2550

3050

3550

4050

4550

5050

5350

Масса, кг

34,2

36,8

39,4

42,0

44,6

47,2

49,8

52,4

55,0

57,6

60,2

Тип В

DN 500

L, мм

640

1140

1640

2140

2640

3140

3640

4140

4640

5140

5640

Масса, кг

58,5

61

63

65,5

68

70,5

73

75,5

77,5

80

82,5

DN 600

L, мм

485

985

1485

1985

2485

2985

3485

3985

4485

4985

5485

Масса, кг

58

60

63

65

67,5

70

72

74,5

77

79,5

82

DN 800

L, мм

348

848

1348

1848

2348

2848

3348

3848

4348

4848

5348

Масса, кг

57

59

61,5

64

66,5

69

71

73,5

76

78,5

81

DN 1000

L, мм

-

510

1010

1510

2010

2510

3010

3510

4010

4510

5010

Масса, кг

-

57,4

60

62,5

65

67

69,5

72

74,5

77

79,5

Тип Г

DN 800

L, мм

559

1059

1559

2039

2556

3055

3555

4059

4558

5058

-

Масса, кг

73,2

79,1

85,0

90,9

96,8

102,7

108,6

114,5

120,4

124,3

-

DN 1000

L, мм

394

894

1394

1894

2394

2894

3594

3967

4394

4854

-

Масса, кг

71,3

77,2

83,1

89,0

94,9

100,8

100,7

112,8

116,2

124,4

-

DN 1200

L, мм

-

-

554

1094

1554

2034

2534

3054

3594

4094

-

Масса, кг

-

-

73,2

79,1

85,0

90,9

90,8

102,7

108,6

114,5

-

Колонка управления с ручным приводом

Колонка управления с ручным приводом

Типоразмер колонки

I

II

III

IV

V

VI

VII

VIII

IX

X

XI

Глубина заложения трубопровода, Н, м

2,0

2,5

3,0

3,5

4,0

4,5

5,0

5,5

6,0

6,5

7,0

DN 100

L, мм

1630

2130

2630

3130

3630

4130

4630

5130

5630

6130

6630

Масса, кг

42,2

45,0

47,6

50,8

52,8

55,4

58,0

60,6

63,2

65,3

68,4

DN 125

L, мм

1540

2040

2540

3040

3540

4040

4540

5040

5540

6040

6540

Масса, кг

41,9

44,3

47,1

49,7

52,3

54,9

57,5

60,1

62,7

65,3

67,9

DN 150

L, мм

1470

1870

2470

2970

3470

3970

4420

4970

5470

5970

6470

Масса, кг

41,6

44,2

46,8

49,4

52,0

54,6

57,2

59,2

62,4

66,0

67,6

DN 200

L, мм

14350

1850

2330

2850

3350

3650

4350

4850

5350

5850

6350

Масса, кг

40,6

43,5

46,1

42,7

51,3

53,9

55,5

59,1

61,7

64,3

66,9

DN 250

L, мм

1220

1720

2220

2720

3220

3720

4220

4720

5220

5720

6220

Масса, кг

40,2

42,8

45,4

48,0

50,6

53,2

55,8

58,4

61,0

63,8

66,2

DN 300

L, мм

1070

1570

2070

2570

3070

3570

4070

4570

5070

5570

6070

Масса, кг

59,0

62,5

68,0

69,5

73,0

76,5

80,0

83,5

87,0

90,5

94,0

DN 350

L, мм

925

1425

1925

2425

2925

3425

3925

4425

4925

5425

5925

Масса, кг

58,0

61,5

65,0

68,5

72,0

75,5

79,0

82,5

86,0

89,5

93,0

DN 400

L, мм

800

1300

1800

2300

2800

3300

3800

4300

4800

5300

5800

Масса, кг

57,0

60,5

64,0

67,5

71,0

74,5

78,0

81,5

85,0

88,5

92,0


Уважаемые заказчики! Узнать цену на колонки управления задвижками, шаровыми кранами, затворами, более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел +7 (343) 222-79-77, либо заполнив заявку онлайн...
