Двусторонние сальниковые компенсаторы

Двусторонние сальниковые компенсаторы

Сальниковые компенсаторы компенсируют термические деформаций трубопроводов тепловых сетей.

Двухсторонние сальниковые компенсаторы применяются на трубопроводах водяных и паровых тепловых сетей с параметрами воды и пара до Рраб ≤ 2,5МПа (25 кгс/см2) температурой до 200 ºС, температурой пара до 300 ºС, от Ду 100 до Ду 800мм. Для условных проходов от Ду 100 до Ду 1400мм - односторонние сальниковые компенсаторы.

Компенсирующая способность зависит от условного прохода одностороннего компенсатора.

Материал компенсатора: зависит от климатических районов строительства трубопроводов, их эксплуатации, по ГОСТ15150-69 материалом являются стали Ст3сп5, Ст20, 09Г2С.

Сальниковые компенсаторы обладают бОльшей компенсирующая способность в сравнении с Линзовыми и Сильфонными компенсаторами.

Если давления отличаются от указанных в таблице ниже, расчетные силы трения пересчитываются по рабочему давлению Рраб пропорционально отношению Рраб/Ру.

Образец условного обозначения одностороннего сальникового компенсатора с условным диаметром Dy 300 мм и рабочим давлением  Ру 25 кгс/см2, с компенсирующей способностью 200 мм (для спецификаций): КОМПЕНСАТОР САЛЬНИКОВЫЙ 300-25 Т1.09

Опоры: неподвижные; скользящие; скользящие хомутовые; диэлектрические.

Пример условного обозначения одностороннего сальникового компенсатора Dy 500 мм Ру 16 кгс/см.2 с компенсирующей способностью 300 мм (для спецификаций): КОМПЕНСАТОР САЛЬНИКОВЫЙ 500-16 Т1.17

1. При необходимости врезки в корпус компенсатора ответвления, допускается увеличение длины корпуса L5 (при Dy больше 350 мм увеличение длины обечайки L1 см. черт. Т1.00.01.000) на величину, предусмотренную проектом.

2. Технические требования на изготовление и приемку сальниковых компенсаторов, пределы применения материалов для изготовления деталей компенсаторов в зависимости от расчетной температуры наружного воздуха, см. Т1.00.00.000 ТТ.

3. В массу включена масса наплавленного металла сварных швов.

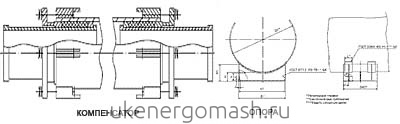

Двусторонний сальниковый компенсатор схема

№ п/п

Обозначение

Проход условный трубопровода, Dy

Давление условное Ру кг/кв.см.

Компенсирующая способность

Масса, кг

1

Т1. 51.00.000.СБ

100

до 25

2х250

41.5

2

Т1. 52.00.000.СБ

120

до 25

2х250

53.4

3

Т1. 53.00.000.СБ

150

до 25

2х250

79.3

4

Т1. 54.00.000.СБ

170

до 25

2х250

85.9

5

Т1. 55.00.000.СБ

200

до 25

2х200

150.5

6

Т1. 56.00.000.СБ

200

до 25

2х400

199.0

7

Т1. 57.00.000.СБ

250

до 25

2х200

207.8

8

Т1. 58.00.000.СБ

250

до 25

2х400

267.2

9

Т1. 59.00.000.СБ

300

до 25

2х200

269.6

10

Т1. 60.00.000.СБ

300

до 25

2х400

333.3

11

Т1. 61.00.000.СБ

350

до 25

2х200

312.8

12

Т1. 62.00.000.СБ

350

до 25

2х400

372.2

13

Т1. 63.00.000.СБ

400

до 25

2х300

390.0

14

Т1. 64.00.000.СБ

400

до 25

2х500

454.1

15

Т1. 65.00.000.СБ

450

до 25

2х300

421.0

16

Т1. 66.00.000.СБ

450

до 25

2х500

489.1

17

Т1. 67.00.000.СБ

500

до 16

2х300

540.2

18

Т1. 68.00.000.СБ

500

до 16

2х500

630.2

19

Т1. 69.00.000.СБ

600

до 16

2х300

686.2

20

Т1. 70.00.000.СБ

600

до 16

2х500

804.6

21

Т1. 71.00.000.СБ

700

до 16

2х300

819.2

22

Т1. 72.00.000.СБ

700

до 16

2х500

962.4

23

Т1. 73.00.000.СБ

800

до 16

2х300

960.8

24

Т1. 74.00.000.СБ

800

до 16

2х500

1132.0

25



900

до 16





26



900

до 16





27



1000

до 16





28



1000

до 16





29



1200

до 16





30



1200

до 16





31



1400

до 16





32



1400

до 16





33

Т1. 75.00.000.СБ

500

до 25

2х300

660.6

34

Т1. 76.00.000.СБ

500

до 25

2х500

756.2

35

Т1. 77.00.000.СБ

600

до 25

2х300

779.9

36

Т1. 78.00.000.СБ

600

до 25

2х500

911.9

37

Т1. 79.00.000.СБ

700

до 25

2х300

983.5

38

Т1. 80.00.000.СБ

700

до 25

2х500

1156.7

39

Т1. 81.00.000.СБ

800

до 25

2х300

1161.1

40

Т1. 82.00.000.СБ

800

до 25

2х500

1364.6

41



900

до 25





42



900

до 25





43



1000

до 25





44



1000

до 25





45



1200

до 25





46



1200

до 25





47



1400

до 25





48



1400

до 25
