Механизмы группы МЭО-1600
Механизмы группы МЭО-1600
МЭО- дословно: «Механизм Электрический Однооборотный» - это исполнительные рычажные механизмы предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот либо менее (т.е. поворот, от 0 до 360 град.).
Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.
Пример условного обозначения исполнительного механизма МЭО:
МЭО-1600/63-0,63У-92К
МЭО- | Механизм (исполнительный) Электрический Однооборотный |
1600- | Номинальное усилие ( Нм) |
63- | Номинальное время полного хода рычага на заданный угол поворота (в данном случае 63 сек. на угол = 0,63 оборота) |
0,63- | угол поворота рычага ( В данном случае 0,63 оборота, чуть больше 180град.) |
У (И,Р,М)- | Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС). |
92- | Серия механизма (либо год разработки) |
К- | Буква К означает что механизм в трехфазном исполнении на 380В (если буквы К нет, значит механизм на 220В) |
|
|
Условное наименование механизма МЭО | Номинальный крутящий момент на выходном валу, Nm | Номинальное время полного хода выходного вала, S | Номинальный полный ход выходного вала, обороты | Потребл, мощность в ном, режиме,W, неболее | Масса, кг, не более |
|---|---|---|---|---|---|
| МЭО-630/10-0,25-92К | 630 | 10 | 0,25 | 300 | 135 |
| МЭО-630/25-0,63-92К | 630 | 25 | 0,63 | ||
| МЭО-1600/25-0,25-92К | 1600 | 25 | 0,25 | ||
| МЭО-1600/63-0,63-92К | 1600 | 63 | 0,63 | ||
| МЭО-1600/63-0,25-92К | 1600 | 63 | 0,25 | ||
| МЭО-1600/160-0,63-92К | 1600 | 160 | 0,63 | ||
| МЭО-1000/10-0,25-92СК | 1000 | 10 | 0,25 | 500 | 138 |
| МЭО-2000/10-0,25-92СК | 2000 | 10 | 0,25 | ||
| МЭО-2000/16-0,25-92СК | 2000 | 16 | 0,25 | ||
| МЭО-2500/25-0,25-92СК | 2500 | 25 | 0,25 | ||
| МЭО-2500/63-0,63-92СК | 2500 | 63 | 0,63 | ||
| МЭО-2500/63-0,25-92СК | 2500 | 63 | 0,25 | ||
| МЭО-2500/160-0,63-92СК | 2500 | 160 | 0,63 |

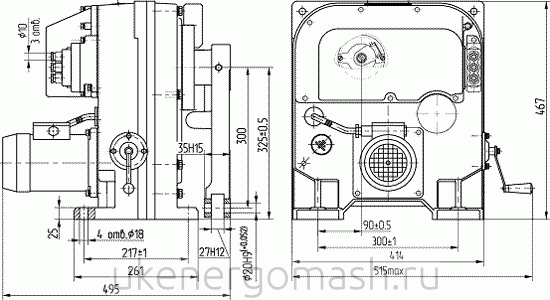

Габаритные размеры
Соединительная тяга
Обращаем Ваше внимание, что в большинстве случаев применение прямоходных механизмов МЭП более целесообразно с точки зрения техники и цены :
Подробное тех.описание исполнительных механизмов МЭП см.в разделе "исполнительные механизмы" - перейти в раздел ...
