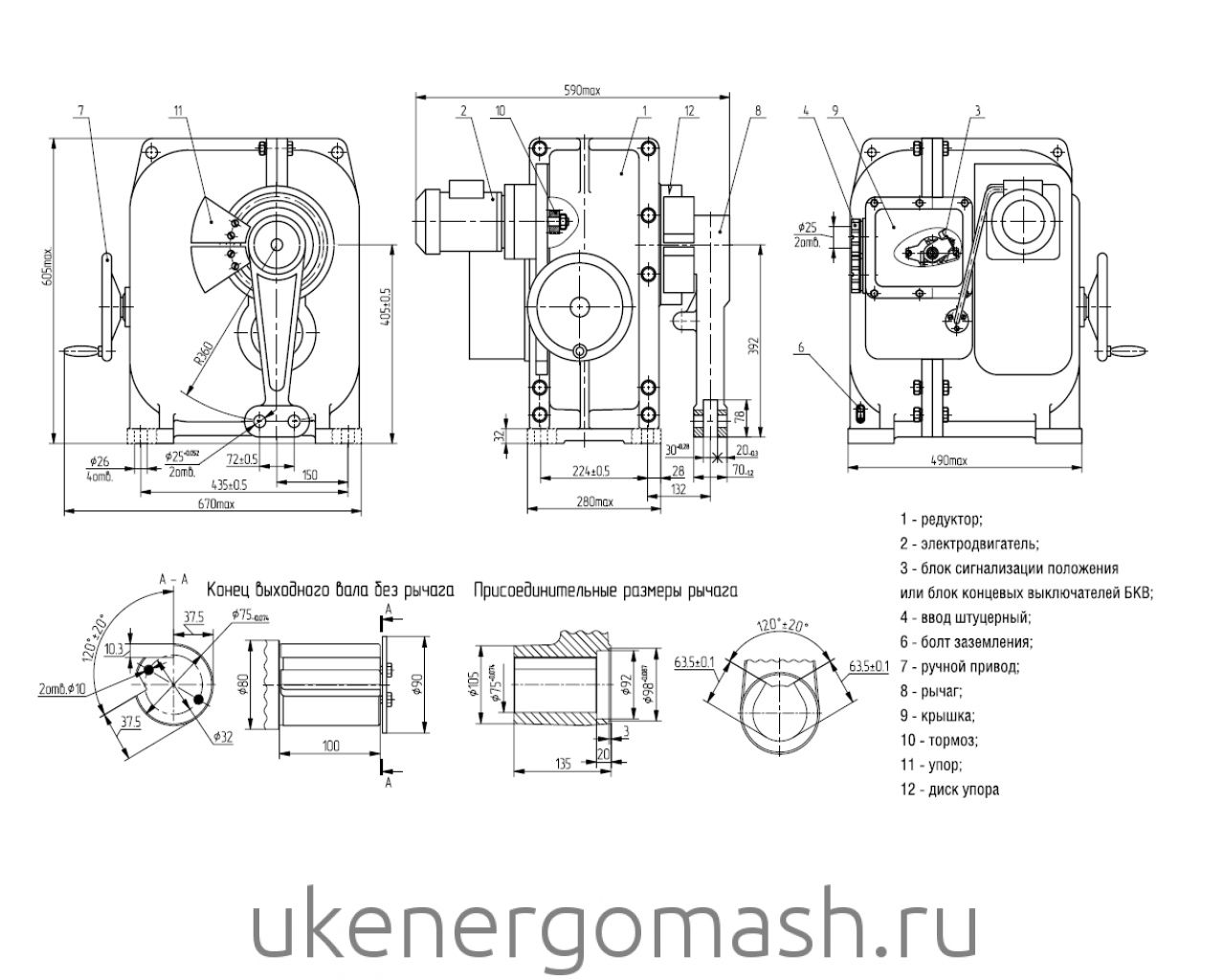

Механизмы взрывозащищенные МЭО-4000-IIBT4
Механизмы взрывозащищенные МЭО-4000-IIBT4
МЭО- дословно: «Механизм Электрический Однооборотный» - это исполнительные рычажные механизмы предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот либо менее (т.е. поворот, от 0 до 360 град.).
Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств
Пример условного обозначения исполнительного механизма МЭО во взрывозащищенном исполнении:
МЭО-4000/25-0,25У-IIВТ4
МЭО- | Механизм (исполнительный) Электрический Однооборотный |
4000- | Номинальное усилие (4000 Нм) |
25- | Номинальное время полного хода рычага на заданный угол поворота (в данном случае 25 сек. на угол = 0,25 оборота) |
0,25- | угол поворота рычага ( В данном случае 0,25 оборота, 90град.) |
У (И,Р,М)- | Тип датчика обратной связи (блока сигнализации положения) рычага (У-токовый (БСПТ), И-индуктивный (БСПИ), Р-реостатный (БСПР),М-блок концевых выключателей (без датчика ОС). |
IIBT4 | Степень взрывозащиты |
 | Режим работы механизма: частота включений до 630 в час при ПВ до 25%. Максимальная частота включений до 1200 в час при ПВ до 5%. Степень защиты - IР65 по ГОСТ 14254 Серийные климатические исполнения: У2, Т2, УХЛ2. Блок сигнализации положения вала МЭО:
|
Условное наименование механизма МЭО | Номинальный крутящий момент на выходном валу, Nm | Номинальное время полного хода выходного вала, S | Номинальный полный ход выходного вала, обороты | Потребл, мощность вном,режиме,W, неболее | Масса, кг, не более |
|---|---|---|---|---|---|
| МЭО-1600/10-0,25-IIBT4 | 1600 | 10 | 0,25 | 370 | 270 |
| МЭО-2000/10-0,25-IIBT4 | 2000 | 10 | 0,25 | ||
| МЭО-2000/16-0,25-IIBT4 | 2000 | 16 | 0,25 | ||
| МЭО-2000/25-0,25-IIBT4 | 2000 | 25 | 0,25 | ||
| МЭО-2500/10-0,25-IIBT4 | 2500 | 10 | 0,25 | ||
| МЭО-2500/25-0,25-IIBT4 | 2500 | 25 | 0,25 | ||
| МЭО-4000/10-0,25-IIBT4 | 4000 | 10 | 0,25 | ||
| МЭО-4000/12-0,25-IIBT4 | 4000 | 12 | 0,25 | ||
| МЭО-4000/25-0,25-IIBT4 | 4000 | 25 | 0,25 | ||
| МЭО-4000/63-0,25-IIBT4 | 4000 | 63 | 0,25 |
