МЭОФ-1600

МЭОФ-1600

Механизм МЭОФ - дословно: «Механизм Электрический Однооборотный Фланцевый» - это исполнительные механизмы фланцевые (электроприводы), предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Режим работы механизма:

частота включений до 630 в час при ПВ до 25%.

Максимальная частота включений до 1200 в час при ПВ до 5%.

Степень защиты - IР65 по ГОСТ 14254

Серийные климатические исполнения: У2 или Т2.

Блок сигнализации положения вала МЭО:

  • реостатный БСПР-10 (усл.обозн. «Р»)

  • индуктивный БСПИ-10 (условн. обозн. - «И»)

  • токовый БСПТ-10М (условн.обозн. «У»)

  • выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)

  • блок концевых выключателей БКВ (условн.обозн. «М»

Электропитание:

  • трехфазное, с    напряжением 380V

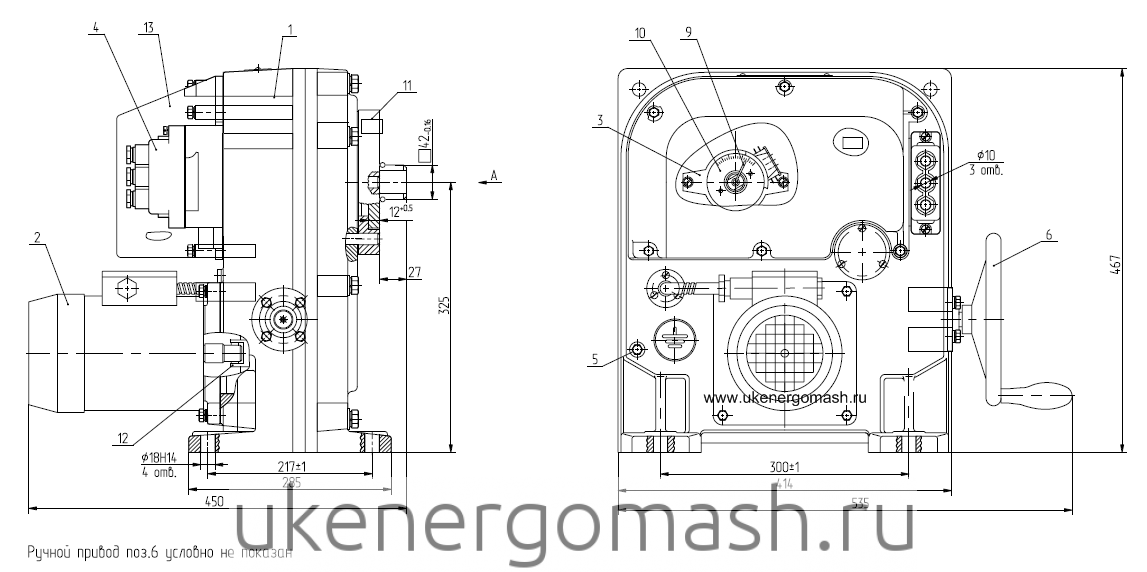

Рис.Габаритные и присоединительные размеры МЭОФ-1600Габаритные и присоединительные размеры МЭОФ-1600

Условное наименование механизма

МЭОФ

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭОФ-630/10-0,25-96К630100,25400120
МЭОФ-630/25-0,63-96К630250,63
МЭОФ-1000/10-0,25-96К1000100,25
МЭОФ-1000/15-0,25-96К1000150,25
МЭОФ-1600/10-0,25-96СК1600100,25
МЭОФ-1600/25-0,25-96К1600250,25
МЭОФ-1600/25-0,63-96СК1600250,63
МЭОФ-1600/63-0,63-96К1600630,63
МЭОФ-2000/25-0,25-96СК2000250,25
МЭОФ-2000/63-0,63-96СК2000630,63
МЭОФ-2500/25-0,25-96СК2500250,25
МЭОФ-2500/63-0,25-96К2500630,25
МЭОФ-2500/63-0,63-96СК2500630,63
МЭОФ-2500/160-0,63-96К25001600,63
МЭОФ-4000/63-0,25-96СК4000630,25
МЭОФ-4000/160-0,63-96СК40001600,63

Уважаемые заказчики! Узнать цену на Механизм МЭОФ-1600, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
