МЭОФ-40

МЭОФ-40

МЭОФ - дословно: «Механизм Электрический Однооборотный Фланцевый» - это исполнительные механизмы фланцевые (электроприводы), предназначенные для передачи крутящего момента (перемещения регулирующего органа арматуры, например заслонок, клапанов, шиберов, затворов) запорной или регулирующей арматуре для ее поворота на один оборот  либо менее (т.е. поворот, от 0 до 360 град.).

Применяются в Автоматических Системах Управления Технологическими Процессами в соответствии с управляющими сигналами регулирующих/управляющих устройств.

Механизм электрический однооборотный фланцевый МЭОФ-40

Режим работы механизма:

частота включений до 630 в час при ПВ до 25%.

Максимальная частота включений до 1200 в час при ПВ до 5%.

Степень защиты - 1Р54 по ГОСТ 14254

Серийные климатические исполнения: У2 или Т2.



Блок сигнализации положения вала МЭО:

  • реостатный БСПР-10 (усл.обозн. «Р»)
  • индуктивный БСПИ-10 (условн. обозн. - «И»)
  • токовый БСПТ-10М (условн.обозн. «У»)
  • выносной токовый преобразователь БПИ-30 (условн. обозн. БПИ-30)
  • блок концевых выключателей БКВ (условн.обозн. «М»)
Электропитание:
  • механизмы без литеры "К" - однофазное, с напряжением 220V (230V)
  • механизмы с литерой "К" - трехфазное, с напряжением 380V



Условное наименование механизма

МЭОФ

Номинальный крутящий момент на выходном валу, Nm

Номинальное время полного хода выходного вала, S

Номинальный полный ход выходного вала, обороты

Потребл, мощность в ном, режиме,W, неболее

Масса, кг, не более

МЭОФ-6,3/10-0,25-97К6,3100,251007
МЭОФ-6,3/25-0,63-97К6,3250,63
МЭОФ-16/25-0,25-97К16250,25
МЭОФ-16/63-0,63-97К16630,63
МЭОФ-40/63-0,25-97К40630,25
МЭОФ-40/160-0,63-97К401600,63
МЭОФ-16/10-0,25-9616100,25110
МЭОФ-16/25-0,63-9616250,63
МЭОФ-40/25-0,25-9640250,25
МЭОФ-40/63-0,63-9640630,63
МЭОФ-32/15-0,25-96К32320,257,5
МЭОФ-16/10-0,25-96К16100,25
МЭОФ-16/25-0,63-96К16250,63
МЭОФ-32/37-0,63-96К32370,63
МЭОФ-40/25-0,25-96К40250,25
МЭОФ-40/63-0,63-96К40630,63
МЭОФ-40/10-0,25-99К40100,25160
МЭОФ-40/25-0,63-99К40250,63

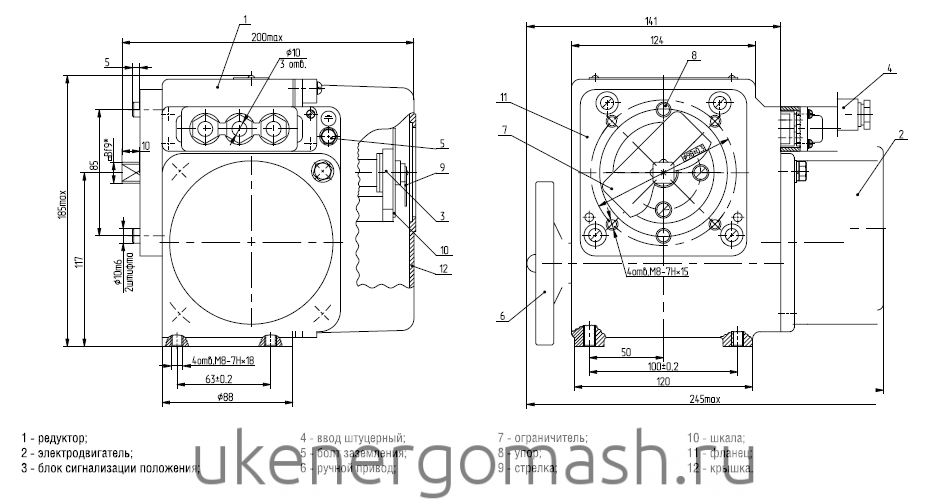

Габаритные и присоединительные размеры МЭОФ-40
Фото механизма МЭОФ-40:
 Фото исполнительного механизма МЭОФ-40/25-0,25
Фото исполнительного механизма МЭОФ-40/25-025
Уважаемые заказчики! Узнать цену на Механизм МЭОФ-40, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
