Интеллектуальные электроприводы с КИМ3
Многооборотные электроприводы с интеллектуальным блоком КИМ3

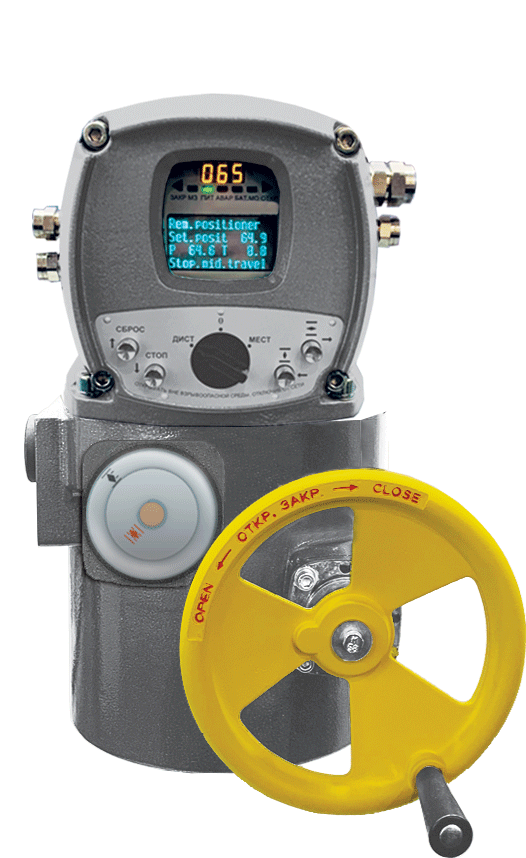

Серии ПЭМ-М15, ПЭМ-М25, ПЭМ-А50, ПЭМ-А100, ПЭМ-А150, ПЭМ-Б200, ПЭМ-Б400 с интеллектуальным блоком КИМ3
Исполнения:
- общепромышленное;
- взрывозащищенное.
Степень защиты: от IP65 до IP68.
Климатическое исполнение: У1, У2, УХЛ1, Т1, В5, ОМ1.
Диапазон числа оборотов выходного вала: 0,5–1000 (по опции — до 40 000).
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 — обозначение подгруппы взрывозащищённого оборудования IICT или IIBT температурного класса Т4.
| Тип привода | Диапазон настройки крутящего момента на выходном валу, Нм | Пусковой крутящий момент, Нм, не менее | Частота вращения выходного вала, об/мин | Напряжение (частота питания) | Габаритные размеры, мм, не более | Масса, кг, не более |
| ПЭМ-М15-2-(IIХТ4)-15 | 6–15 | 20 | 16; 24; 48; 96 | 380 В (50 Гц) | 465×277×435 | 32 |
| ПЭМ-М25-2-(IIХТ4)-15 | 10–25 | 32 | 6; 10; 12; 24; 48; 96 | 380 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-М25-4-(IIХТ4)-15 | 10–25 | 32 | 10; 24 | 220 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А50-2-(IIХТ4)-15 | 20–50 | 65 | 2; 6; 12; 24; 48 | 380 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А50-4-(IIХТ4)-15 | 20–50 | 65 | 6; 12 | 220 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А100-2-(IIХТ4)-15 | 40–100 | 130 | 6; 12; 16; 24; 32 | 380 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А100-4-(IIХТ4)-15 | 40–100 | 130 | 2; 6 | 220 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А150-2-(IIХТ4)-15 | 60–150 | 200 | 6; 12; 20 | 380 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-А150-4-(IIХТ4)-15 | 60–150 | 200 | 6; 12; 20 | 220 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-Б200-2-(IIХТ4)-15 | 80–200 | 260 | 6; 12; 20 | 380 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-Б200-4-(IIХТ4)-15 | 80–200 | 260 | 6; 12; 20 | 220 В (50 Гц) | 465×277×435 | 34,5 |
| ПЭМ-Б400-2-(IIХТ4)-15 | 160–400 | 520 | 3; 6 | 380 В (50 Гц) | 465×277×435 | 36,5 |
| ПЭМ-Б400-4-(IIХТ4)-15 | 160–400 | 520 | 3 | 220 В (50 Гц) | 465×277×435 | 36,5 |
Серии ПЭМ-А100, ПЭМ-Б250 с блоком КИМ3
Исполнения и степень защиты:
- общепромышленное — IP54 (У2), IP67 (У1, УХЛ1), IP68 — по опции;
- взрывозащищенное — IP67 (IP68 — по опции).
Климатическое исполнение:
- общепромышленное — У1, У2 (−40…+60 °C), УХЛ1 (опция, −60…+60 °C);
- взрывозащищенное — У1 (−40…+60 °C), УХЛ1 (−60…+60 °C).
Число оборотов выходного вала: 0,5–1000 (до 40 000 — опция).
Напряжение питания (частота): 380, 400, 415 В (50/60 Гц); 220 В — по опции.
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 — код подгруппы взрывозащищённого оборудования IICT или IIBT температурного класса Т4.
| Тип привода | Диапазон настройки крутящего момента на выходном валу, Нм | Пусковой крутящий момент, Нм, не менее | Частота вращения выходного вала, об/мин | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| общепром. (IP54/IP67) | взрывозащ. | общепром. (IP54/IP67) | взрывозащ. | ||||
| ПЭМ-А100-(IIХТ4)-12 | 40–100 | 130 | 7; 12; 22; 48; 96; 125; 180 | 790×460×255 (IP54) 780×460×275 (IP67/IP68) | 790×515×280 | 60 | 60 |
| ПЭМ-Б250-(IIХТ4)-12 | 100–250 | 325 | 6; 12; 24; 48; 96; 125; 180 | 895×470×320 (IP54) 810×470×320 (IP67/IP68) | 910×515×320 | 80 | 80 |

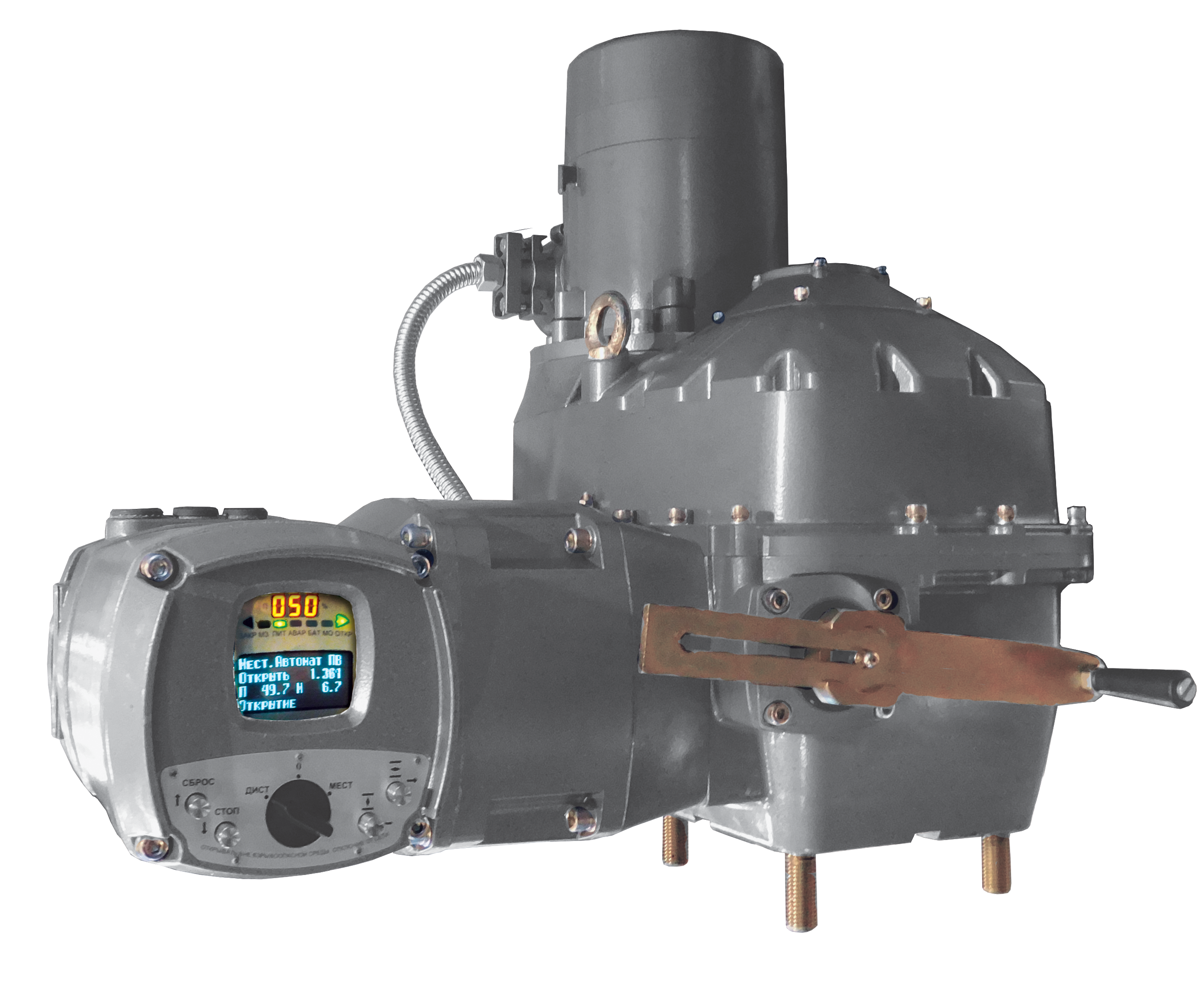

ПЭМ-В400, ПЭМ-В630, ПЭМ-В700, ПЭМ-В1000, ПЭМ-В1400, ПЭМ-В1400, ПЭМ-В1500, ПЭМ-Г2500, ПЭМ-Д5000, ПЭМ-Д7500, ПЭМ-Д9000 с интеллектуальным блоком КИМ3
Исполнения и степень защиты:
- общепромышленное — IP54 (У2), IP67 (У1, УХЛ1), IP68 — по опции;
- взрывозащищенное — IP67 (IP68 — по опции).
Климатическое исполнение:
- общепромышленное — У1, У2 (−40…+60 °C), УХЛ1 (опция, −60…+60 °C);
- взрывозащищенное — У1 (−40…+60 °C), УХЛ1 (−60…+60 °C).
Число оборотов выходного вала: 0,5–1000 (до 40 000 — опция).
Напряжение питания (частота): 380, 400, 415 В (50/60 Гц); 220 В — по опции.
Маркировка взрывозащиты: 1Ех d IIC T4 Gb или 1Ех d IIB T4 Gb.
IIХТ4 — код подгруппы взрывозащищённого оборудования IICT или IIBT температурного класса Т4.
| Тип привода | Диапазон настройки крутящего момента на выходном валу, Нм | Пусковой крутящий момент, Нм, не менее | Частота вращения выходного вала, об/мин | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| общепром. | взрывозащ. | общепром. | взрывозащ. | ||||
| ПЭМ-В400-(IIХТ4)-11 | 160–400 | 520 | 150 | 650×640×700 | 650×640×700 | 115 | 115 |
| ПЭМ-В630-(IIХТ4)-11 | 250–630 | 820 | 25; 50 | 650×640×600 | 650×640×600 | 117 | 115 |
| ПЭМ-В700-(IIХТ4)-11 | 280–700 | 910 | 100 | 650×640×700 | 650×640×700 | 115 | 115 |
| ПЭМ-В1000-(IIХТ4)-11 | 500–1000 | 1300 | 25; 50 | 650×640×600 | 650×640×600 | 117 | 115 |
| ПЭМ-В1400-(IIХТ4)-11 | 900–1400 | 1820 | 50 | 650×640×700 | 650×640×700 | 120 | 120 |
| ПЭМ-В1500-(IIХТ4)-11 | 900–1500 | 1950 | 25 | 650×640×600 | 650×640×600 | 120 | 120 |
| ПЭМ-Г2500-(IIХТ4)-11М | 1250–2500 | 3000 | 6,3; 12,5 | 650×650×980 | 650×650×980 | 180 | 180 |
| ПЭМ-Д5000-(IIХТ4)-11М | 2500–5000 | 6500 | 3,3; 6,7 | 650×700×1040 | 650×700×1040 | 200 | 200 |
| ПЭМ-Д7500-(IIХТ4)-11М | 3700–7500 | 9750 | 2,3; 4,5 | 650×700×1040 | 650×700×1040 | 200 | 200 |
| ПЭМ-Д9000-(IIХТ4)-11М | 4500–9000 | 11400 | 1,7; 3,5 | 650×700×1040 | 650×700×1040 | 200 | 200 |
