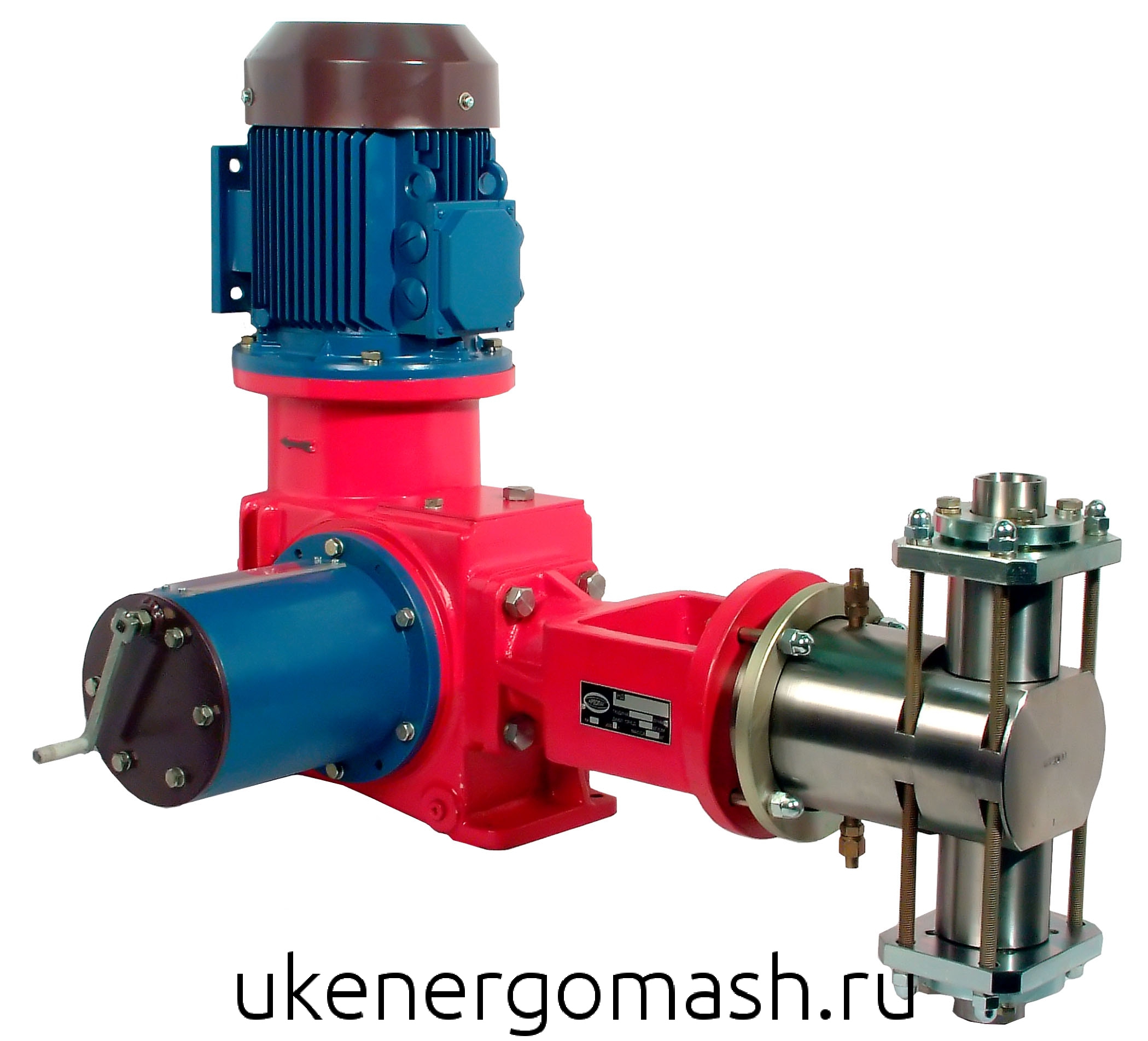

Дозировочный насос НДР АР41.4

Дозировочный насос НДР АР41.4

Дозировочный насос НДР АР41.4

Насос – дозатор НДР с мощностью привода 0,55; 1,1; 1,5; 2,2; 3,0; 4,0 кВт.

Максимальный диапазон регулирования длины хода плунжера от 0 до 60 мм.

Рабочий диапазон регулирования длины хода плунжера от 15 до 60 мм.

Зависимость между перемещением регулирующего органа и длиной хода плунжера нелинейная.

Количество оборотов рукоятки для изменения длины хода плунжера в диапазоне регулирования – 36.



Насос дозирующий НДР АР41.4 с гидроцилиндром одностороннего действия

Насос дозирующий НДР АР41.4 с гидроцилиндром одностороннего действия



Насос дозирующий НДР АР41.4 с гидроцилиндром двухстороннего действия

Насос дозирующий НДР АР41.4 с гидроцилиндром двухстороннего действия



Габаритные  и  установочные  размеры насоса АР41.4

Модификация

Рис.

N, кВт

Размеры, мм

Рис. кла- панов

Масса, кг

100 ход/мин

120 ход/мин

L

В

D

Н

d1

НД2,5Р 10/400 К14А (В)

НД2,5Р 12/400 К14А (В)

Рис.2.10

0,55

750

465,5

200

610

(640)

14

2.1б

117 (122)

НД2,5Р 16/250 К14А (В)

НД2,5Р 20/250 К14А (В)

750

117 (122)

НД2,5Р 25/160 К14А (В)

НД2,5Р 30/160 К14А (В)

751

117 (122)

НД2,5Р 40/100 К14А (В)

НД2,5Р 50/100 К14А (В)

749

116 (121)

НД2,5Р 63/63 К14А (В)

НД2,5Р 75/63 К14А (В)

755

118 (123)

НД2,5Р 100/40 К14А (В)

НД2,5Р 120/40 К14А (В)

776

118 (123)

НД2,5Р 160/25 К14А (В)

НД2,5Р 200/25 К14А (В)

777

18,5

119 (124)

НД2,5Р 250/16 К14А (В)

НД2,5Р 320/16 К14А (В)

777

121 (126)

НД2,5Р 400/10 К14А (В)

НД2,5Р 500/10 К14А (В)

788*1

32,5

2.1в

125 (130)

НД2,5Р 630/6 К14А (В)

НД2,5Р 800/6 К14А (В)

802*1

127 (132)

НД2,5Р 1000/4 К14А (В)

НД2,5Р 1250/4 К14А (В)

815*1

38,5

134 (139)

НД2,5Р 1600/2,5 К14А (В)

НД2,5Р 2000/2 К14А (В)

849*1

141(146)

НД2,5Р 2500/1,5 К14А (В)

НД2,5Р 3200/1 К14А (В)

1,1

876*1

45

152 (157)

НД2,5Р 16/400 К14А (В)

НД2,5Р 20/400 К14А (В)

750

625

(675)

14

2.1б

120 (129)

НД2,5Р 25/250 К14А (В)

НД2,5Р 30/250 К14А (В)

750

120 (129)

НД2,5Р 40/160 К14А (В)

НД2,5Р 50/160 К14А (В)

749

120 (129)

НД2,5Р 63/100 К14А (В)

НД2,5Р 75/100 К14А (В)

755

119 (128)

НД2,5Р 100/63 К14А (В)

НД2,5Р 120/63 К14А (В)

776

121 (130)

НД2,5Р 160/40 К14А (В)

НД2,5Р 200/40 К14А (В)

777

18,5

121 (130)

НД2,5Р 250/25 К14А (В)

НД2,5Р 320/25 К14А (В)

776

122 (131)

НД2,5Р 400/16 К14А (В)

НД2,5Р 500/16 К14А (В)

788*1

32,5

2.1в

124 (133)

НД2,5Р 630/10 К14А (В)

НД2,5Р 800/10 К14А (В)

802*1

128 (137)

НД2,5Р 1000/6 К14А (В)

НД2,5Р 1250/6 К14А (В)

815*1

38,5

130 (139)

НД2,5Р 1600/4 К14А (В)

НД2,5Р 2000/4 К14А (В)

849*1

136 (145)

НД2,5Р 2500/2,5 К14А (В)

НД2,5Р 3200/2 К14А (В)

876*1

45

144 (153)

НД2,5Р 3200/2 К14А (В)

НД2,5Р 4000/1,5 К14А (В)

865*1

155 (164)

НД2,5Р 5000/1,5 К14А (В*

НД2,5Р 6000/1 К14А (В)*

Рис.2.11

900

163 (172)

НД2,5Р 6400/1 К14А (В)*

-

900

179 (188)

НД2,5Р 25/400 К14А (В)

НД2,5Р 30/400 К14А (В)

Рис.2.10

1,5

750

645

(675)

14

2.1б

121 (130)

НД2,5Р 40/250 К14А (В)

НД2,5Р 50/250 К14А (В)

749

121 (130)

НД2,5Р 63/160 К14А (В)

НД2,5Р 75/160 К14А (В)

756

121 (130)

НД2,5Р 100/100 К14А (В)

НД2,5Р 120/100 К14А (В)

776

122 (131)

НД2,5Р 160/63 К14А (В)

НД2,5Р 200/63 К14А (В)

777

18,5

124 (133)

НД2,5Р 250/40 К14А (В)

НД2,5Р 320/40 К14А (В)

777

124 (133)

НД2,5Р 400/25 К14А (В)

НД2,5Р 500/25 К14А (В)

788*1

32,5

2.1в

125 (134)

НД2,5Р 630/16 К14А (В)

НД2,5Р 800/16 К14А (В)

802*1

127 (136)

НД2,5Р 1000/10 К14А (В)

НД2,5Р 1250/10 К14А (В)

815*1

38,5

131 (140)

НД2,5Р 1600/6 К14А (В)

НД2,5Р 2000/6 К14А (В)

849*1

133 (142)

НД2,5Р 2500/4 К14А (В)

НД2,5Р 3200/4 К14А (В)

876*1

45

139 (148)

НД2,5Р 3200/3 К14А (В)

НД2,5Р 4000/2 К14А (В)

865*1

158 (167)

НД2,5Р 5000/2 К14А (В)*

НД2,5Р 6000/1,5К14А(В)*

Рис.2.11

900

166 (175)

НД2,5Р 6400/1,5К14А (В*)

НД2,5Р 7600/1 К14А (В)*

900

182 (191)

НД2,5Р 40/400 К14А (В)

НД2,5Р 50/400 К14А (В)

Рис.2.10

2,2

774

490,5

250

677

(722)

14

2.1б

132 (155)

НД2,5Р 63/250 К14А (В)

НД2,5Р 75/250 К14А (В)

780

132 (155)

НД2,5Р 100/160 К14А (В)

НД2,5Р 120/160 К14А (В)

801

132 (155)

НД2,5Р 160/100 К14А (В)

НД2,5Р 200/100 К14А (В)

802

18,5

131 (154)

НД2,5Р 250/63 К14А (В)

НД2,5Р 320/63 К14А (В)

802

135 (158)

НД2,5Р 400/40 К14А (В)

НД2,5Р 500/40 К14А (В)

813*1

32,5

2.1в

135 (158)

НД2,5Р 630/25 К14А (В)

НД2,5Р 800/25 К14А (В)

827*1

136 (159)

НД2,5Р 1000/16 К14А (В)

НД2,5Р 1250/16 К14А (В)

840*1

38,5

140 (163)

НД2,5Р 1600/10 К14А (В)

НД2,5Р 2000/10 К14А (В)

874*1

142 (165)

НД2,5Р 2500/6 К14А (В)

НД2,5Р 3200/6 К14А (В)

901*1

45

148 (171)

НД2,5Р 3200/4 К14А (В)

НД2,5Р 4000/4 К14А (В)

890*1

167 (190)

НД2,5Р 5000/4 К14А (В)*

НД2,5Р 6000/3 К14А (В)*

Рис.2.11

925

175 (198)

НД2,5Р 6400/2 К14А (В)*

НД2,5Р 7600/2 К14А (В)*

925

191 (214)

НД2,5Р 63/400 К14А (В)

НД2,5Р 75/400 К14А (В)

Рис.2.10

3,0

780

679(742)

14

2.1б

138 (164)

НД2,5Р 100/250 К14А (В)

НД2,5Р 120/250 К14А (В)

801

18,5

142 (168)

НД2,5Р 160/160 К14А (В)

НД2,5Р 200/160 К14А (В)

801

142 (168)

НД2,5Р 250/100 К14А (В)

НД2,5Р 320/100 К14А (В)

802

32,5

143 (169)

НД2,5Р 400/63 К14А (В)

НД2,5Р 500/63 К14А (В)

813*1



2.1в

141 (167)

НД2,5Р 630/40 К14А (В)

НД2,5Р 800/40 К14А (В)

827*1

38,5

145 (171)

НД2,5Р 1000/25 К14А (В)

НД2,5Р 1250/25 К14А (В)

840*1

145 (171)

НД2,5Р 1600/16 К14А (В)

НД2,5Р 2000/16 К14А (В)

874*1

45

149 (175)

НД2,5Р 2500/10 К14А (В)

НД2,5Р 3200/10 К14А (В)

901*1

155 (181)

НД2,5Р 3200/6 К14А (В)

НД2,5Р 4000/6 К14А (В)

890*1

174 (200)

НД2,5Р 5000/6 К14А (В)*

НД2,5Р 6000/4 К14А (В)*

Рис.2.11

925

183 (209)

НД2,5Р 6400/4 К14А (В)*

НД2,5Р 7600/3 К14А (В)*

925

198 (224)

НД2,5Р 100/400 К14А (В)

НД2,5Р 120/400 К14А (В)

Рис.2.10

4,0

801

709

(767)

14

2.1б

148 (174)

НД2,5Р 160/250 К14А (В)

НД2,5Р 200/250 К14А (В)

801

18,5

148 (174)

НД2,5Р 250/160 К14А (В)

НД2,5Р 320/160 К14А (В)

802

149 (175)

НД2,5Р 400/100 К14А (В)

НД2,5Р 500/100 К14А (В)

813*1

32,5

2.1в

143 (169)

НД2,5Р 630/63 К14А (В)

НД2,5Р 800/63 К14А (В)

827*1

151 (177)

НД2,5Р 1000/40 К14А (В)

НД2,5Р 1250/40 К14А (В)

840*1



151 (177)

НД2,5Р 1600/25 К14А (В)

НД2,5Р 2000/25 К14А (В)

874*1

155 (181)

НД2,5Р 2500/16 К14А (В)

НД2,5Р 3200/16 К14А (В)

901*1

163 (189)

НД2,5Р 3200/10 К14А (В)

НД2,5Р 4000/10 К14А (В)

890*1

45

170 (196)

НД2,5Р 5000/10 К14А (В)*

НД2,5Р 6000/6 К14А (В)*

Рис.2.11

925

188 (214)

НД2,5Р 6400/6 К14А (В)*

НД2,5Р 7600/5 К14А (В)*

925

204 (230)

* – агрегаты с гидроцилиндром двухстороннего действия.

*1 – размер по фланцу.
