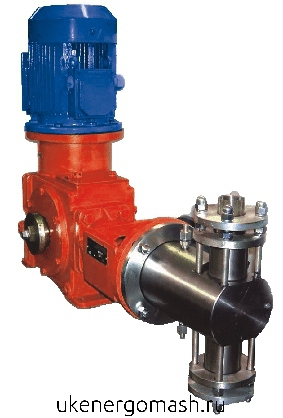

Дозировочный насос НДР АР43

Дозировочный насос НДР АР43

Дозировочный насос НДР АР43 Насос – дозатор НДР с мощностью привода 0,55 и 1,1кВт

Максимальный диапазон регулирования длины хода плунжера от 0 до 32 мм.

Рабочий диапазон регулирования длины хода плунжера от 8 до 32 мм.

Зависимость между перемещением регулирующего органа и длиной хода плунжера нелинейная. Количество оборотов рукоятки для изменения длины хода плунжера в диапазоне регулирования - 70.

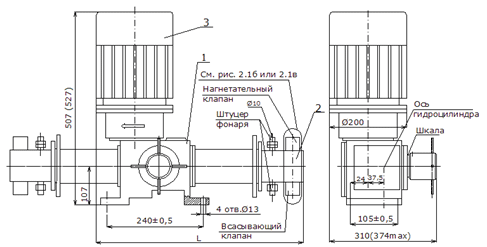

Габаритные и установочные размеры одноплунжерных насосов НДР

Габаритные и установочные размеры одноплунжерных насосов НДР

Модификация

N, кВт

Ход/мин двойной

Размеры, мм

Рис. клапанов

Масса, кг

H

L

d1

НД2,5Р 10/400 К14А (В)

    0,55

         100

    507(527)

552

  14

  2.1б

54 (59)

НД2,5Р 16/250 К14А (В)

501

54 (59)

НД2,5Р 25/160 К14А (В)

551

54 (59)

НД2,5Р 40/100 К14А (В)

545

54 (59)

НД2,5Р 63/63   К14А (В)

555

56 (61)

НД2,5Р 100/40 К14А (В)

570

56 (61)

НД2,5Р 160/25 К14А (В)

548

18,5

57(62)

НД2,5Р 250/16 К14А (В)

543

59 (64)

НД2,5Р 400/10 К14А (В)

601*1

 32,5

2.1в

63 (68)

НД2,5Р 630/6 К14А (В)

615*1

65 (70)

НД2,5Р 16/400 К14А (В)

    1,1

    512(562)

501

  14

   2.1б

57 (62)

НД2,5Р 25/250 К14А (В)

551

57 (62)

НД2,5Р 40/160 К14А (В)

545

57 (62)

НД2,5Р 63/100 К14А (В)

555

59 (64)

НД2,5Р 100/63 К14А (В)

570

59 (64)

НД2,5Р 160/40 К14А (В)

548

18,5

60 (65)

НД2,5Р 250/25 К14А (В)

543

62 (67)

НД2,5Р 400/16 К14А (В)

601*1

32,5

2.1в

66 (71)

НД2,5Р 630/10 К14А (В)

615*1

68 (73)



Насосы-дозаторы двухплунжерные 2НДР АР43

В комплекте два гидроцилиндра на базе одного редуктора. Габаритные размеры определяются набором гидроцилиндров.

Допустимое давление на выходе каждого из гидроцилиндров не должно превышать допустимого давления на выходе гидроцилиндра базового одноплунжерного агрегата.



По любым техническим вопросам, вопросам подбора и приобретения дозировочных насосов, сервисного обслуживания, заказа запасных частей, обращайтесь к официальному дилеру Ареопаг ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...

Для удобства подбора насосного оборудования, воспользуйтесь нашим классификатором:
