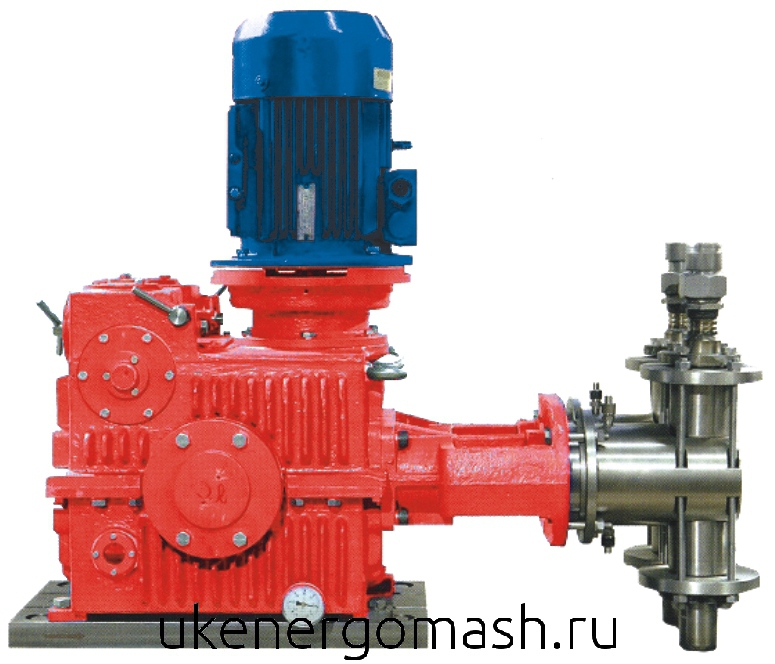

Дозировочный насос НДР АР44
Дозировочный насос НДР АР44
 | Насос – дозатор НДР с мощностью привода 5,5 и 7,5 кВт. Максимальный диапазон регулирования длины хода плунжера от 0 до 60 мм. Рабочий диапазон регулирования длины хода плунжера от 15 до 60 мм. Насосы имеют малые габаритные размеры, что обеспечивает экономию производственных площадей и повышение удобства обслуживания. Возможны различные варианты их сборки для оптимальной компоновки оборудования насосных станций. Независимая (раздельная) регулировка подачи каждого гидроцилиндра для возможности дозировать различные жидкости. |

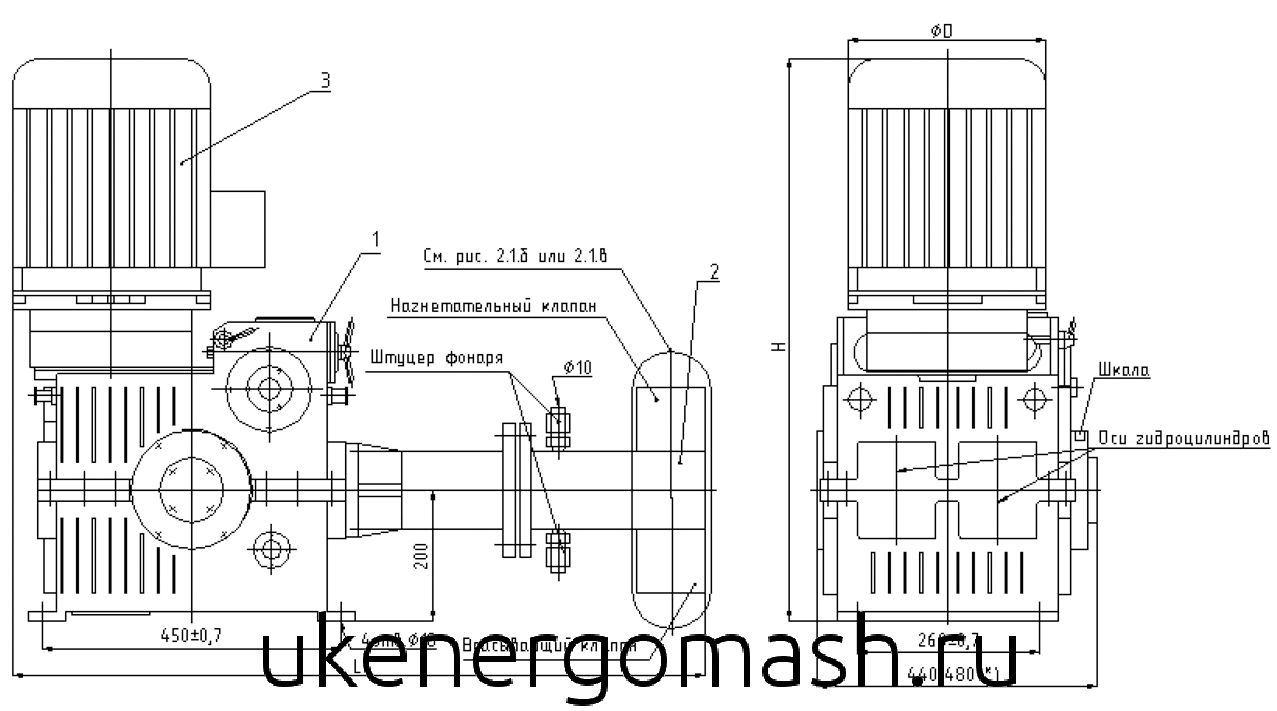

Насос дозирующий НДР АР44 одноплунжерный с гидроцилиндром одностороннего действия
Габаритные и установочные размеры дозирующих насосов АР44
Кол-во гидроци-линдров | Модификация | N, | Размеры, мм | Рис. клапа- нов | Масса, | ||||||
100 ход/мин | * | 120 ход/мин | * | кВт | L | H | D | d1 | кг | ||
один | НД2,5Р 160/630 К14А (В) | 160 | НД2,5Р 200/500 К14А (В) | 200 | 5,5 | 941 | 847 (892) | 300 | 18,5 | 2.1б | 281 (303) |
НД2,5Р 250/400 К14А (В) | 250 | НД2,5Р 320/320 К14А (В) | 320 | 961 | 285 (307) | ||||||
НД2,5Р 400/250 К14А (В) | 400 | НД2,5Р 500/200 К14А (В) | 500 | 953 | 32,5 | 2.1в | 283 (305) | ||||
НД2,5Р 630/160 К14А (В) | 630 | НД2,5Р 800/125 К14А (В) | 800 | 967 | 289 (311) | ||||||
НД2,5Р 1000/100 К14А (В) | 1000 | НД2,5Р 1250/80 К14А (В) | 1250 | 980 | 38,5 | 296 (318) | |||||
НД2,5Р 1600/63 К14А (В) | 1600 | НД2,5Р 2000/50 К14А (В) | 2000 | 1014 | 303 (325) | ||||||
НД2,5Р 2500/40 К14А (В) | 2500 | НД2,5Р 3200/32 К14А (В) | 3200 | 1071 | 45 | 305 (327) | |||||
НД2,5Р 3200/32 К14А (В) | 3200 | НД2,5Р 4000/25 К14А (В) | 4000 | 1030 | 310 (332) | ||||||
НД2,5Р 5000/20 К14А (В)*1 | 5000 | НД2,5Р6000/16 К14А (В)*1 | 6000 | 1065 | 325 (347) | ||||||
НД2,5Р 6400/16 К14А (В)*1 | 6400 | НД2,5Р7600/12 К14А (В)*1 | 7600 | 1065 | 341 (363) | ||||||
два | 2НД2,5Р 63/630 К14А (В) | 120 | 2НД2,5Р 75/630 К14А (В) | 150 | 1384 | 14 | 2.1б | 290 (312) | |||
2НД2,5Р 100/500 К14А (В) | 200 | 2НД2,5Р 120/400 К14А (В) | 240 | 1363 | 293 (315) | ||||||
2НД2,5Р 160/320 К14А (В) | 320 | 2НД2,5Р 200/250 К14А (В) | 400 | 1384 | 18,5 | 2.1в | 294 (316) | ||||
2НД2,5Р 250/200 К14А (В) | 500 | 2НД2,5Р 320/160 К14А (В) | 640 | 1432 | 302 (324) | ||||||
2НД2,5Р 400/125 К14А (В) | 800 | 2НД2,5Р 500/100 К14А (В) | 1000 | 1396 | 32,5 | 298 (320) | |||||
2НД2,5Р 630/80 К14А (В) | 1250 | 2НД2,5Р 800/63 К14А (В) | 1600 | 1436 | 311 (333) | ||||||
2НД2,5Р 1000/50 К14А (В) | 2000 | 2НД2,5Р 1250/40 К14А (В) | 2500 | 1410 | 38,5 | 324 (346) | |||||
2НД2,5Р 1600/32 К14А (В) | 3200 | 2НД2,5Р 2000/25 К14А (В) | 4000 | 1478 | 338 (360) | ||||||
2НД2,5Р 2500/20 К14А (В) | 5000 | 2НД2,5Р 3200/16 К14А (В) | 6400 | 1532 | 45 | 342 (364) | |||||
2НД2,5Р 3200/16 К14А (В) | 6400 | 2НД2,5Р 4000/12 К14А (В) | 8000 | 1510 | 352 (374) | ||||||
2НД2,5Р 5000/10 К14А (В)*1 | 10000 | 2НД2,5Р6000/8 К14А (В)*1 | 12000 | 1600 | 382 (404) | ||||||
2НД2,5Р 6400/8 К14А (В)*1 | 12800 | 2НД2,5Р7600/6 К14А (В)*1 | 15200 | 1600 | 414 (436) | ||||||
два | 2НД2,5Р 100/630К14А (В) | 200 | 2НД2,5Р 120/500 К14А (В) | 240 | 7,5 | 1393 | 877 (932) | 350 | 14 | 2.1б | 305 (327) |
2НД2,5Р 160/400 К14А (В) | 320 | 2НД2,5Р 200/320 К14А (В) | 400 | 1384 | 18,5 | 2.1в | 306 (328) | ||||
2НД2,5Р 250/250 К14А (В) | 500 | 2НД2,5Р 320/200 К14А (В) | 640 | 1432 | 314 (336) | ||||||
2НД2,5Р 400/150 К14А (В) | 800 | 2НД2,5Р 500/125 К14А (В) | 1000 | 1396 | 32,5 | 310 (332) | |||||
2НД2,5Р 630/100 К14А (В) | 1250 | 2НД2,5Р 800/80 К14А (В) | 1600 | 1436 | 323 (345) | ||||||
2НД2,5Р 1000/63 К14А (В) | 2000 | 2НД2,5Р 1250/50 К14А (В) | 2500 | 1410 | 38,5 | 336 (358) | |||||
2НД2,5Р 1600/40 К14А (В) | 3200 | 2НД2,5Р 2000/32 К14А (В) | 4000 | 1478 | 350 (372) | ||||||
2НД2,5Р 2500/25 К14А (В) | 5000 | 2НД2,5Р 3200/20 К14А (В) | 6400 | 1532 | 45 | 354 (376) | |||||
2НД2,5Р 3200/20 К14А (В) | 6400 | 2НД2,5Р 4000/16 К14А (В) | 8000 | 1510 | 364 (386) | ||||||
2НД2,5Р 5000/12 К14А (В)*1 | 10000 | 2НД2,5Р6000/10К14А(В)*1 | 12000 | 1600 | 394 (416) | ||||||
2НД2,5Р 6400/10 К14А (В)*1 | 12800 | 2НД2,5Р7600/8 К14А (В)*1 | 15200 | 1600 | 426 (448) | ||||||
* – номинальная подача;
*1 – агрегаты с гидроцилиндром двухстороннего действия;
** – агрегаты с двумя гидроцилиндрами.
Схемы сборки редукторов насосов серий АР24, АР34, АР44
