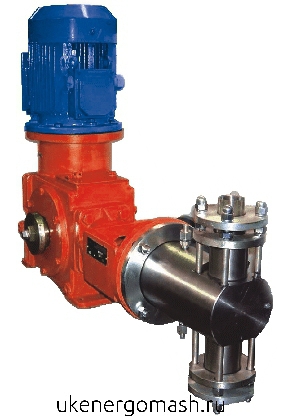

Дозировочный насос НД АР31

Дозировочный насос НД АР31

Дозировочный насос НД АР31

Насос – дозатор НДР с мощностью привода0,55; 1,1; 1,5; 2,2; 3,0; 4,0 кВт

Максимальный диапазон регулирования длины хода плунжера от 0 до 60 мм.

Рабочий диапазон регулирования длины хода плунжера от 15 до 60 мм.

Насос дозирующий НД АР31 с гидроцилиндром одностороннего действия

Насос дозирующий НД АР31 с гидроцилиндром одностороннего действия



Насос дозирующий НД АР31 с гидроцилиндром двухстороннего действия

Насос дозирующий НД АР31 с гидроцилиндром двухстороннего действия



Габаритные  и  установочные  размеры насоса АР31

Модификация

Рис.

N,

Размеры, мм

Рис.

клапанов

Масса,

100 ход/мин

120 ход/мин



кВт

L

B

D

Н

d1

кг

НД2,5 10/400 К14А (В)

НД2,5 12/400 К14А (В)

Рис.2.4


0,55

750

285,5

200

610

(640)

14

   2.1б

99 (104)

НД2,5 16/250 К14А (В)

НД2,5 20/250 К14А (В)

750

99 (104)

НД2,5 25/160 К14А (В)

НД2,5 30/160 К14А (В)

751

99 (104)

НД2,5 40/100 К14А (В)

НД2,5 50/100 К14А (В)

749

98 (103)

НД2,5 63/63 К14А (В)

НД2,5 75/63 К14А (В)

755

100 (105)

НД2,5 100/40 К14А (В)

НД2,5 120/40 К14А (В)

776

100 (105)

НД2,5 160/25 К14А (В)

НД2,5 200/25 К14А (В)

777

18,5

101 (106)

НД2,5 250/16 К14А (В)

НД2,5 320/16 К14А (В)

777

103 (108)

НД2,5 400/10 К14А (В)

НД2,5 500/10 К14А (В)

788*1

32,5

  2.1в

107 (112)

НД2,5 630/6 К14А (В)

НД2,5 800/6 К14А (В)

802*1

109 (114)

НД2,5 1000/4 К14А (В)

НД2,5 1250/4 К14А (В)

815*1

38,5

116 (121)

НД2,5 1600/2,5 К14А (В)

НД2,5 2000/2 К14А (В)

849*1

123 (128)

НД2,5 2500/1,5 К14А (В)

НД2,5 3200/1 К14А (В)

876*1

45

134 (139)

НД2,5 16/400 К14А (В)

НД2,5 20/400 К14А (В)

1,1

750

625

(675)

14

   2.1б

102 (111)

НД2,5 25/250 К14А (В)

НД2,5 30/250 К14А (В)

750

102 (111)

НД2,5 40/160 К14А (В)

НД2,5 50/160 К14А (В)

749

102 (111)

НД2,5 63/100 К14А (В)

НД2,5 75/100 К14А (В)

755

101 (110)

НД2,5 100/63 К14А (В)

НД2,5 120/63 К14А (В)

776

103 (112)

НД2,5 160/40 К14А (В)

НД2,5 200/40 К14А (В)

777

18,5

103 (112)

НД2,5 250/25 К14А (В)

НД2,5 320/25 К14А (В)

776

104 (113)

НД2,5 400/16 К14А (В)

НД2,5 500/16 К14А (В)

788*1

32,5

 2.1в

106 (115)

НД2,5 630/10 К14А (В)

НД2,5 800/10 К14А (В)

802*1

110 (119)

НД2,5 1000/6 К14А (В)

НД2,5 1250/6 К14А (В)

815*1


38,5

112 (121)

НД2,5 1600/4 К14А (В)

НД2,5 2000/4 К14А (В)

849*1

118 (127)

НД2,5 2500/2,5 К14А (В)

НД2,5 3200/2 К14А (В)

876*1

 45

126 (135)

НД2,5 3200/2 К14А (В)

НД2,5 4000/1,5 К14А (В)

865*1

137 (146)

НД2,5 5000/1,5К14А (В)*

НД2,5 6000/1 К14А (В)*

Рис.2.5

900

145 (154)

НД2,5 6400/1 К14А (В)*

-

900

161 (170)

НД2,5 25/400 К14А (В)

НД2,5 30/400 К14А (В)

Рис.2.4

1,5

750

645

(675)

 14

  2.1б

105 (114)

НД2,5 40/250 К14А (В)

НД2,5 50/250 К14А (В)

749

105 (114)

НД2,5 63/160 К14А (В)

НД2,5 75/160 К14А (В)

756

105 (114)

НД2,5 100/100 К14А (В)

НД2,5 120/100 К14А (В)

776

104 (113)

НД2,5 160/63 К14А (В)

НД2,5 200/63 К14А (В)

777

18,5

106 (115)

НД2,5 250/40 К14А (В)

НД2,5 320/40 К14А (В)

777

106 (115)

НД2,5 400/25 К14А (В)

НД2,5 500/25 К14А (В)

788*1

32,5

   2.1в

107 (116)

НД2,5 630/16 К14А (В)

НД2,5 800/16 К14А (В)

802*1

109 (118)

НД2,5 1000/10 К14А (В)

НД2,5 1250/10 К14А (В)

815*1

38,5

115 (130)

НД2,5 1600/6 К14А (В)

НД2,5 2000/6 К14А (В)

849*1

121 (130)

НД2,5 2500/4 К14А (В)

НД2,5 3200/4 К14А (В)

876*1

 45

129 (138)

НД2,5 3200/3 К14А (В)

НД2,5 4000/2 К14А (В)

865*1

140 (149)

НД2,5 5000/2 К14А (В)*

НД2,5 6000/1,5К14А (В)*

Рис.2.5

900

148 (157)

НД2,5 6400/1,5К14А (В)*

НД2,5 7600/1 К14А (В)*

900

164 (173)

НД2,5 40/400 К14А (В)

НД2,5 50/400 К14А (В)

Рис.2.4

2,2

774

310,5

250

677

(722)

 14

  2.1б

114 (137)

НД2,5 63/250 К14А (В)

НД2,5 75/250 К14А (В)

780

114 (137)

НД2,5 100/160 К14А (В)

НД2,5 120/160 К14А (В)

801

114 (137)

НД2,5 160/100 К14А (В)

НД2,5 200/100 К14А (В)

802

18,5

113 (136)

НД2,5 250/63 К14А (В)

НД2,5 320/63 К14А (В)

802

117 (140)

НД2,5 400/40 К14А (В)

НД2,5 500/40 К14А (В)

813*1

32,5

   2.1в    2.1в

117 (140)

НД2,5 630/25 К14А (В)

НД2,5 800/25 К14А (В)

827*1

118 (141)

НД2,5 1000/16 К14А (В)

НД2,5 1250/16 К14А (В)

840*1

38,5

122 (145)

НД2,5 1600/10 К14А (В)

НД2,5 2000/10 К14А (В)

874*1

124 (147)

НД2,5 2500/6 К14А (В)

НД2,5 3200/4 К14А (В)

901*1

 45

130 (153)

НД2,5 3200/4 К14А (В)

НД2,5 4000/4 К14А (В)

890*1

149 (172)

НД2,5 5000/4 К14А (В)*

НД2,5 6000/3 К14А (В)*

Рис.2.5

925

157 (180)

НД2,5 6400/2 К14А (В)*

НД2,5 7600/2 К14А (В)*

925

 14

173 (196)

НД2,5 63/400 К14А (В)

НД2,5 75/400 К14А (В)

Рис.2.4

3,0

780

679

(742)

 2.1б

120 (146)

НД2,5 100/250 К14А (В)

НД2,5 120/250 К14А (В)

801

 18,5

124 (150)

НД2,5 160/160 К14А (В)

НД2,5 200/160 К14А (В)

801

124 (150)

НД2,5 250/100 К14А (В)

НД2,5 320/100 К14А (В)

802



125 (151)

НД2,5 400/63 К14А (В)

НД2,5 500/63 К14А (В)

813*1

32,5

38,5

2.1в

129 (155)

НД2,5 630/40 К14А (В)

НД2,5 800/40 К14А (В)

827*1

127 (155)

НД2,5 1000/25 К14А (В)

НД2,5 1250/25 К14А (В)

840*1

127 (155)

НД2,5 1600/16 К14А (В)

НД2,5 2000/16 К14А (В)

874*1

131 (157)

НД2,5 2500/10 К14А (В)

НД2,5 3200/10 К14А (В)

901*1

  45

137 (163)

НД2,5 3200/6 К14А (В)

НД2,5 4000/6 К14А (В)

890*1

156 (182)

НД2,5 5000/6 К14А (В)*

НД2,5 6000/4 К14А (В)*

Рис.2.5

925

164 (190)

НД2,5 6400/4 К14А (В)*

НД2,5 7600/3 К14А (В)*

925

180 (206)

НД2,5 100/400 К14А (В)

НД2,5 120/400 К14А (В)

Рис.2.4

4,0

801

709

(767)

14

 2.1б

130 (156)

НД2,5 160/250 К14А (В)

НД2,5 200/250 К14А (В)

801

 18,5

130 (156)

НД2,5 250/160 К14А (В)

НД2,5 320/160 К14А (В)

802

    2.1в

131 (157)

НД2,5 400/100 К14А (В)

НД2,5 500/100 К14А (В)

813*1

32,5

125 (151)

НД2,5 630/63 К14А (В)

НД2,5 800/63 К14А (В)

827*1

133 (159)

НД2,5 1000/40 К14А (В)

НД2,5 1250/40 К14А (В)

840*1

38,5

133 (159)

НД2,5 1600/25 К14А (В)

НД2,5 2000/25 К14А (В)

874*1

137 (163)

НД2,5 2500/16 К14А (В)

НД2,5 3200/16 К14А (В)

901*1

 45

143 (169)

НД2,5 3200/10 К14А (В)

НД2,5 4000/10 К14А (В)

890*1

162 (188)

НД2,5 5000/10 К14А (В)*

НД2,5 6000/6 К14А (В)*

Рис.2.5

925

170 (196)

НД2,5 6400/6 К14А (В)*

НД2,5 7600/5 К14А (В)*

925

186 (212)

 * – агрегаты с гидроцилиндром двухстороннего действия.

 *1 – размер по фланцу.

Возможно исполнение АР21 без механизма регулирования числа ходов плунжера
