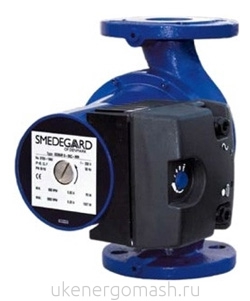

Циркуляционные насосы Smedegaard IsoBar SimFlex с четырехскоростным и частотным регулированием

Циркуляционные насосы Smedegaard IsoBar SimFlex с четырехскоростным и частотным регулированием

Циркуляционные насосы Smedegaard IsoBar SimFlex с четырехскоростным и частотным регулированием

Насосы IsoBar Simflex для систем отопления со встроенным регулятором скорости, электронной автоматической системой позволяет использовать насос в соответствии с требованиями системы. Основные преимущества насоса: минимальные тепловые и электрические потери, низкий уровень шума.

Система автоматической компенсации потерь давления насоса учитывает потребность в низком давлении при понижении расхода. Экономия до 60% энергии

Технические характеристики Smedegaard IsoBar SimFlex:

  • Ручное и автоматическое управление, регулирование производительности в зависимости от потребностей системы
  • Простая установка
  • Долговечность и надежность
  • Соответствие международным соглашениям по энергосборежению
  • Низкий уровень шума
  • Все электрические компоненты и датчики встроены в насос
  • Быстодействующая автоматика, реагирующая на изменение параметров системы
  • Не требуется дополнительная электрозащита двигателя и электроники
  • Трехмодульная конструкция насоса

Макс. рабочее давление

10 бар

Мин. подпор при 80°C

0,5 бар (6-95 и 8-95 0,8 бар)

Мин. подпор при 95°C

1,5 бар

Уровень шума

от 3-100 до 4-95 макс. 35 дБ(A)

от 5-88 до 8-95 макс. 50 дБ(A)



IsoBar Simflex

Темп. жидкости макс. [C°]

Окружающая темп. [C°]

3-100, 4-75, 4-95, 5-88 и 5-95

110

30

90

40

6-95 и 8-95

90

30

70

40













Минимальная температура перекачиваемой жидкости: +15 C°

Рабочая среда насоса: чистые, неагрессивные и негорючие жидкости без твердых включений и волокон.

Кинематическая вязкость: Макс: 10 мм2

Установка насоса с четырехскоростным и частотным регулированием

1. Установка возможно только с горизонтально ориентированным валом. Направление потока через насос указано стрелкой на корпусе.

Для моделей 2-50С, 3-50С – 2-72С, 3-72С:

Установка насоса с четырехскоростным и частотным регулированием

Для моделей 3-100С – 8-95С:

Установка насоса с четырехскоростным и частотным регулированием

2. Для изменения положения клеммной коробки: после поворота мотора следует проверить правильность установки О-кольца уплотнения корпуса.

3. Необходимо проверить монтаж трубопровода, опоры насоса и трубопровода. Рядом с насосом не должно быть крутых изгибов трубопровода.

4. При монтаже в вертикальном трубопроводе, поток должен быть направлен вверх (при направлении потока вниз - установить дополнительный клапан для удаления воздуха в высшей точке системы до насоса).

5. Работа насоса на закрытый вентиль более 5 мин запрещена.

6. Не следует устанавливать насос в нижней точке системы, это приводит к скоплению грязи.

7. Запорные вентили: на входе и на выходе насоса.

8. Производить промывку системы следует перед установкой нового насоса.

До запуска насоса необходимо заполнить систему и удалить весь воздух (для этого ослабьте пробки в центре шильдика на 4-ой скорости вращения).

Электрические соединения

Инструкция присоединения проводов - на контактах насоса. Электрические параметры - на шильдике.

Внешняя защита не требуется. Насос подлежит обязательному заземлению.

Управление насосами Smedegaard IsoBar SimFlex

  • Поддержание постоянного перепада давления (авто).
  • Вращение с постоянной скоростью (1-4).

Для выбора режима: повернуть кнопку на клеммной коробке.

Режимы авторегулирования

Управление насосами Smedegaard IsoBar SimFlex

Стандартная установка, подходит для 90% жилых домов.

Малый перепад давления. Для систем с маленьким сопротивлением.

 Управление насосами Smedegaard IsoBar SimFlex

Повышенный перепад давлений. Для систем с большим сопротивлением, например, системы обогрева пола.

 Управление насосами Smedegaard IsoBar SimFlex

Автоматическое управление работой насоса для экономии энергии и дополнительного комфорта в системах с переменным расходом

Режимы с постоянной скоростью

 Управление насосами Smedegaard IsoBar SimFlex

1-4 скорости
1. Для малых систем и 4. для больших систем или удаления воздуха из системы

Фиксированная скорость для систем с постоянным сопротивлением и систем обогрева пола.

Индикация

2 светодиода на клеммной коробке насосов IsoBar Simflex информируют о его работе: зеленый светодиод -  питание насоса, красный – ошибка (для сброса ошибки следует выключить главный выключатель на 5 сек).

Светодиод

Описание

Не горит

Питание отключено

Зеленый диод

Нормальная работа.

Красный диод

Электроника заметила ошибку



Кол-во вспышек

Ошибка

1

Низкое напряжение

2

Превышение напряжения

3

Мгновенный скачок тока

4

Внутренний сбой питания

5

Длительная перегрузка питания

6

Перегрев электроники

7

Сбой памяти

8

Перегрев двигателя

9

Сбой программы



Smedegaard

pdf-icon Подробная техническая информация в каталоге  "Циркуляционные насосы Smedegaard"



Уважаемые заказчики! Узнать цену на Циркуляционные насосы Smedegaard IsoBar SlimFlex, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
