Линейные сальниковые насосы Smedegaard "ин-лайн" Т

Линейные сальниковые насосы Smedegaard "ин-лайн" Т

Линейные сальниковые насосы Smedegaard



Насосы SMEDEGAARD ”IN-LINE” применяются для коммерческих, промышленных и местных систем отопления, сооружений для водоподготовки, холодильных установок, спринклерных и установок кондиционирования воздуха, для перекачки пресной и морской воды. Короткий вылет вала насоса обеспечивает его компактность и долговечность.

Перекачиваемые жидкости насоса: чистые, невязкие, неагрессивные и невзрывчатые жидкости без плотных частиц или волокон. Антифризы без минеральных масел.

Обозначение моделей

T

Линейный (in-line) сальниковый

5

Внутреннее отверстие диаметром 50 мм (2")

125

Диаметр рабочего колеса 125 мм

4

Четырехполюсный электродвигатель (1450 об/мин)

2

Двухполюсный электродвигатель (2900 об/мин)

D

Двойной однокорпусный

Z

Бронзовый

Технические характеристики насосов Smedegaard "ин-лайн" Т

  • Рабочие колеса сбалансированы
  • Низкий уровень шума
  • Долговечность подшипников
  • Механическое уплотнение (Jonh Crane, Англия)
  • Возможность замены сальника без отстыковки корпуса насоса от трубопровода
  • Специальные электродвигатели для малошумной работы при скоростях вращения двухполюсного электродвигателя (2900 об/мин)
  • Подшипники для тяжелых режимов работы заполнены консистентной смазкой для подавления колебаний
  • Стандартные электродвигатели класса IP54 3х380/220 В до 3 кВт включительно и 3х380 В свыше 3 кВт
  • Маломощные модели насосов: на 1х220 В
  • Возможно изготовление на другие напряжения и классы защиты
  • Возможно исполнение насосов типа Т в сдвоенном исполнении (обозначение D, 2 двигателя и добавочный клапан встроены в один корпус, присоединительные размеры соответствуют размерам одиночных насосов)
  • Производительность: до 760 м3/ч
  • Напор: до 65 м
  • Рабочая температура сальниковых насосов:  –15°С - + 120°С. Макс. температура окружающей среды: 40°С.
  • Максимальное рабочее давление: 10 бар
  • Присоединения
  • Модели VARIO T25, Т75, Т2-116-2, Т3-80-2 и Т3-160-2 :  муфтовое
  • Остальные модели: стандартное фланцевое присоединение PN6/PN10

Минимальное входное давление для предотвращения кавитации при температуре 82°С:

  • 4-х полюсные насосы - от 1 до 12 метров
  • 2-х полюсные насосы - от 1 до 15 метров


Конструкционные материалы

Корпус насоса

Чугун

Рабочее колесо

Чугун/полисульфон

Вал

Нерж. сталь AISI 316

Механическое уплотнение

Графит/керамика

Уплотнительное кольцо

Резина EPDM

Винт выпуска воздуха

Медь

Установка насоса с вертикальным или горизонтальным положением вала

  • При установке на вертикальный трубопровод ( поток направлен вниз): следует установить воздухоотводчик в высшей точке перед всасом насоса.
  • В трубу без опоры устанавливаются одинарные насосы до 2" (65 мм) и сдвоенные до 1" (32 мм).
  • Для больших моделей производятся опорные плиты в качестве дополнительного оборудования.
  • Насосы от 5" (125мм) и до 8" (200 мм) поставляются с опорной плитой.

Первый пуск (закрытая система): Открыть клапана для заполнения насоса водой. Открыть клапан для выпуска воздуха из камеры механического сальника. Дать воздуху выйти из камеры. Закрыть клапан для выпуска воздуха.

Перед пуском:

  • произвести выпуск воздуха из камеры механического сальника насоса
  • проверить направление вращения ротора (для трехфазных моделей) - против часовой стрелки для всех моделей сальниковых насосов до Т10-210 и по часовой стрелке, начиная с модели Т12
  • tсли однокорпусной сдвоенный насос устанавливается на горизонтальной трубе, выпуск воздуха производится через отверстие верхнего насоса.

Первый пуск (открытая система; всасывание с подпором): Не открывая клапан на нагнетании насоса. Открыть всасывающую линию, чтобы вода заполнила насос. Открыть клапан для выпуска воздуха из камеры механического сальника и дать воздуху выйти из камеры. Закрыть клапан для выпуска воздуха.

Первый пуск (открытая система; всасывание из емкости, расположенной ниже насоса): Подключиться к трубопроводу в удобном месте не нагнетательной линии насоса. Открыть клапана на всасе и нагнетании насоса и заполнить насос и всасывающий трубопровод водой. Открыть клапан для выпуска воздуха из камеры механического сальника и дать воздуху выйти из камеры. Закрыть клапан для выпуска воздуха. Уровень воды в трубе должен оставаться постоянным за счет обратного клапана, расположенного на всасывающем трубопроводе.

Подготовка к первому пуску

  • Опоры трубопроводов должны располагаться ближе к насосу (рекомендуется установка компенсаторов для уменьшения температурного воздействия на трубопровод)
  • Установки присоединения насоса должны крепиться к трубопроводу без черезмерного напряжения
  • Установить запорную арматуру с 2-х сторон насоса

НАСОС НЕ РАБОТАЕТ БЕЗ ЖИДКОСТИ!!!

Электрическое подсоединение

Стандартное элетрическое подсоединение к 3-фазной сети 380 В 50 Гц, либо 1-фазной 220 В 50 Гц.

При использовании обычного пускателя, защита от перегрузки установливается в соответствии с номинальным током (НТ), указанном на шильдике двигателя.

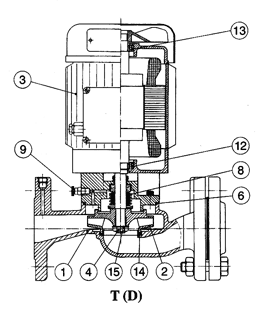

№ поз. Комплектация

1. Корпус насоса

9. Винт для выпуска воздуха

2. Рабочее колесо

10. Кольцевой зажим

3. Электродвигатель

11. Уплотнительное кольцо всасывающей части

4. Гайка рабочего колеса

12. Внутренний подшипник

5. Клин рабочего колеса

13. Внешний подшипник

6. Уплотнительное кольцо корпуса

14. Изнашиваемое уплотнительное кольцо

7. Дистанционное кольцо

15. Шайба рабочего колеса

8. Механическоеуплотнение



 Линейные сальниковые насосы Smedegaard Линейные сальниковые насосы Smedegaard



Таблица неисправностей насоса

Неисправность

Причины

Электродвигатель не запускается

1.     Сгорели предохранители

2.     Ослаблены контакты электроподсоединения

3.     Разомкнуты контакты реле давления или главного автомата

4.     Проверьте свободное вращение вала электродвигателя

Электродвигатель работает, а затем останавливается

1.     Проверьте напряжение на клеммах электродвигателя.

2.     Проверьте величину электрического тока относительно указанного на шильдике электродвигателя.

3.     Ток отключения магнитного пускателя установлен слишком низким.

Насос не может засосать воду

1.     Выпустите воздух из насоса, используя клапан на камере механического сальника.

2.     Клапан на всасывании не открыт полностью.

3.     Не полностью погружен обратный клапан при работе в открытом контуре.

4.     Проверьте все соединения на стороне всасывания на герметичность (подсос воздуха).

5.     Проверьте правильность направления и скорости вращения.

6.     Убедитесь, что корпус насоса не засорен.

Утечка воды из насоса

1.     Повреждение механического сальника.

2.     Повреждено уплотнительное кольцо корпуса насоса.

Насос чрезмерно шумит

1.     Не закреплены трубопроводы.

2.     Трубы системы, вызывающие чрезмерные напряжения на корпус насоса.

3.     Кавитация из-за недостаточного статического давления (закрытые системы), превышение высоты подъема или всасывающая труба слишком малого диаметра (открытые системы).

Недостаточная производительность

1.     Неправильное направление вращения.

2.     Подсос воздуха во всасывающем трубопроводе.

3.     Не полностью открыт клапан на нагнетании.

4.     Частично засорены насос или трубопровод



Уважаемые заказчики! Узнать цену на Линейные сальниковые насосы  с сухим ротором Smedegaard "ин-лайн" Т, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
