Особенности, конструкция, принцип работы мембранных насосов Yamada

Особенности, конструкция, принцип работы мембранных насосов Yamada

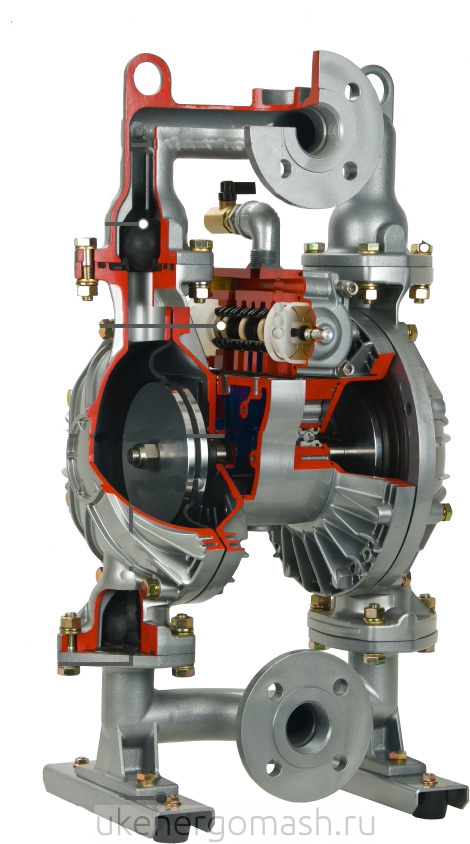

Мембранные насосы Yamada

Мембранные насосы Yamada используют давление сжатого воздуха, подаваемого в пневматический привод в качестве движущей силы. Воздушный клапан насоса направляет сжатый воздух поочередно в левую и правую воздушные камеры. Направляющие клапаны управляют работой воздушного клапана, срабатывая в момент, когда мембраны достигают конца хода. Воздушные камеры расположены между мембранами и пневмоприводом насоса: сжатый воздух приводит в движение мембраны и выпускается в выхлопную систему насоса. Гидравлические камеры с обратными клапанами перекачивают жидкости за счет возвратно-поступательного движения мембран.

Характеристики насосов с пневмоприводом

1.     Перекачивание абразивных сред (сред с высоким содержанием твердых частиц большого размера)

2.     Самовсасывание (обратных клапанов насоса всасывают вязкие жидкости при "сухом" запуске)

3.     Работа насоса "всухую"

4.     Легкая регулировка подачи и напора (производительность насоса регулируется при помощи изменения потока воздуха)

5.     Дозирование (мембранные насосы Yamada используются в качестве дозировочных)

6.     Работа на закрытую заслонку (напор перекачиваемой жидкости не превышает давление подаваемого воздуха, поэтому при перекрытии напорной линии насос не будет поврежден)

7.     Бережное перекачивание (низкая скорость подачи, отсутствие деталей, нарушающих структуру перекачиваемой жидкости)

8.     Взрывозащищенность (приводятся в движение сжатым воздухом)

9.     Работа в погружном состоянии

10.   Неизменная производительность насоса (отсутствие ротора, шестеренок, плунжера и быстро изнашиваемых деталей увеличивает производительность насоса)

11.   Низкая стоимость (за счет компактности и отсутствия электродвигателя мембранных насосов с пневмоприводом)

12.   Простота сервисного обслуживания

13.   Герметичное соединение корпуса насоса (корпус, стягиваемый болтами, пазы и уплотнения точно подгоняются)

14.   Конструкция пневмопривода (воздушные клапаны насосов NDP не нуждаются в смазке)

15.   Конструкция обратных клапанов (разборная конструкция: шарик, седло, направляющие, кольцевое уплотнение можно заменить)

16.   Дизайн направляющего клапана (не требуется обслуживание: не используются громоздкие стопорные кольца и смазываемые уплотнения, которые стираются)

17.   Конструкция мембран (оптимальная длина хода штока, долгий срок службы мембраны, высокая производительность, длительный период бесперебойной эксплуатации, низкая стоимость обслуживания)

18.   Опорные ножки (съемные опорные ножки с резиновыми проставками снижают вибрацию)

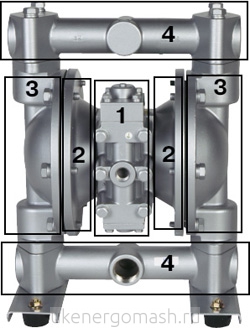

Конструкция насоса Yamada

  • пневматический привод (1)

  • воздушные камеры (2)

  • гидравлические камеры с обратными клапанами (3)

  • всасывающий и напорный коллекторы (4)
Конструкция насоса Yamada

 Проточная часть насоса:

  • двух гидравлических камер (1)

  • обратных клапанов (2)

  • всасывающего коллектора (3)

  • нагнетательного коллектора (4)
 Конструкция насоса Yamada

Привод насоса:

  • двух направляющих клапанов (1)

  • воздушного клапана (2)

  • двух воздушных камер (3)

  • двух мембран (4)
 Конструкция насоса Yamada

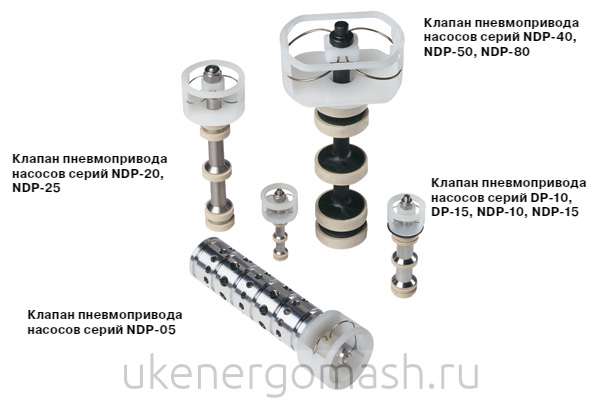

Воздушные клапаны насосов Yamada

  • в конструкции насосов NDP - запатентованные клапаны, не требующие смазки или уплотнений
  • конструкция не засоряется и не требует постоянного сервисного обслуживания

Унифицированные воздушные клапаны
Клапаны Yamada: 2 размеров для 5 серий насосов (для NDP-20 и NDP-25, для NDP-40, NDP-50 и NDP-80) справляются с поставленной задачей независимо от режима и условий работы.

Направляющие клапаны

  • 2 направляющих клапана упрощают конструкцию пневмопривода, повышают надежность
  • отсутствие трущихся уплотнений и смазки
Мембраны и направляющие клапанов насосов Yamada
  • большая площадь мембраны
  • длина хода мембраны рассчитана на длительный срок службы
  • мембрана из Тефлона ограничивает ход штока
  • сменные направляющие клапанов
  • мембраны с изогнутым профилем для концентрации напряжений по всей длине хода

Выбор материала мембраны зависит от условий работы:

  • Химической устойчивости

  • Стоимости

  • Срока сохранения эластичности

  • Максимальной температуры перекачиваемой жидкости

  • Износоустойчивости

 клапаны насосов Yamada



клапаны насосов Yamada

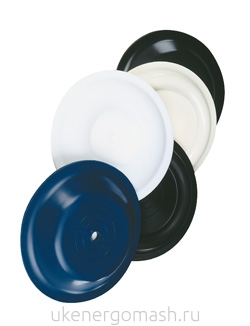

Мембраны насосов Yamada

Термопластичные вещества

Хайтрел® (TPEE)

Износоустойчивые мембраны, долгий срок сохранения эластичности для неагрессивных сред
Сертифицированы FDA
Материал светло-коричневого цвета
Рабочая температура от -18 °C до +120 °C

Сантопрен® (TPO)

Мембраны для кислот и щелочей, обладающие повышенной износоустойчивостью
Материал черного цвета
Рабочая температура: -23 °C до +100 °C

Teflon® (PTFE)

Материал с самой высокой устойчивостью к агрессивным средам, включая растворители
Материал белого цвета
Рабочая температура от 4,5 °C до +100 °C

Эластомеры

Неопрен (CR)

Материал для неагрессивных сред, обладающий повышенной износоустойчивостью
Черная матовая резина
Рабочая температура от -18 °C до +82 °C

Нитрилкаучук (NBR)

Бутадиен-нитрильный каучук – эластомер, устойчивый к нефтепродуктам
Черный материал с красной точкой для идентификации
Рабочая температура от -12 °C до +82 °C

Nordel™ (EPDM)

Материал, стойкий к щелочам и некоторым кислотам. Применяется при очень низких температурах
Эластомер черного цвета с зеленой точкой для идентификации
Сертифицирован FDA
Рабочая температура от -40 °C до +100 °C

Витон® (FPM)

Витон – материал, устойчивый к агрессивным средам при высоких температурах
Эластомер черного цвета с голубой или серебряной точкой для идентификации
Рабочая температура от -29 °C до +120 °C

Комбинированные мембраны

PTFE+EPDM (TU)

Комбинированные мембраны PTFE+EPDM.
Сочетают в себе самую высокую устойчивость к агрессивным средам тефлона и эластичность EPDM.
Рабочая температура от 0°C до +100°C

Максимальное давление на всасывании:
для насоса с резиновой или комбинированной мембраной - 1 бар.
для насоса с тефлоновой мембраной – 0,3 бар.
Повышенное давление на всасывающей линии и большая высота самовсасывания приводят к ускоренному износу мембран.

Дополнительное покрытие пневмопривода

По запросу заказчика возможно исполнение пневмопривода мембранных насосов с покрытием* тефлоном и электролитическим никелевым напылением. Применяется такое покрытие в химически агрессивной среде, несовместимой с алюминием.* кроме насосов NDP-5 и NDP-15

покрытие пневмопривода



Насосы Yamada Каталог

pdf-icon Подробная техническая информация в каталоге  "Мембранные насосы с пневмоприводом Yamada"
