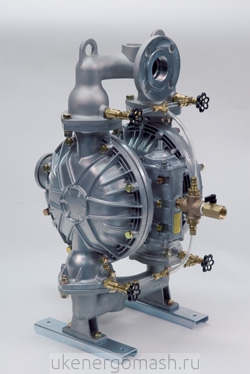

Мембранные насосы Yamada P с пневмоприводом для перекачивания порошков
Мембранные насосы Yamada P с пневмоприводом для перекачивания порошков
Насос Yamada NDP-50BA-BH2 | Насосы Yamada P для перекачивания порошков применяются для оптимизации технологических процессов перемещения сыпучих веществ в химической промышленности, на производстве. Эффективная замена конвейерных и вакуумных систем. Преимущества мембранных насосов Yamadaс пневмоприводом (сравнение с конвейерами и пневмопогрузчиками): 1. Низкие затраты на создание и эксплуатацию системы. 2. Нет необходимости использовать электричество в запыленных помещениях. 3. Легкость сервисного обслуживания. 4. Малые габариты системы. 5. Бережное перекачивание продукта. 6. Взрывозащищенное исполнение по ATEX. |

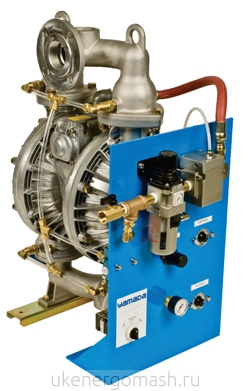

Дальность перекачивания зависит от плотности и диаметра частиц порошка. Обязательным условием перекачиваемой среды является абсолютная сухость частиц. Перекачивание кристаллов или хлопьев недопустимо. Производительность и дальность перекачивания зависит от объемного веса вещества. Возможно исполнение мембранного насоса с 4-мя дополнительными вентиляционными отверстиями, подводящими воздух к седлу шарика. Система вентиляции клапанов очищает седла от спрессованного шариком порошка. | Насос Yamada NDP-80BA-BH3 |
Технические характеристики насосов Yamada P с пневмоприводом
Серия | Макс. | Присоединения, |
NDP-40 | 500 | Ду 40 |
NDP-50 | 1000 | Ду 50 |
NDP-80 | 1500 | Ду 80 |
Требования к перекачиваемому порошку
Объемный вес перекачиваемого порошка | не более 0,3 кг/дм3 |
Максимальная высота самовсасывания | 1,5 м |
Максимальная высота линии подачи | 3 м |
Рекомендуемое давление сжатого воздуха | не более 5 бар |
Максимальный диаметр перекачиваемых частиц | 100 микрон |
Конструкция насоса Yamada
Насосы NDP-40/50/80 оснащены центральным штоком и толкателями на мембраны, материал деталей - нержавеющая сталь AISI 316 S.S..
Соединение корпуса насоса - болтовое, для простоты сервисного обслуживания.
Воздушный клапан не требует смазки. Y-образного коллектора увеличивает производительность на 30%.
Насосы BH-1
С вентиляционным клапаном на всасывающем коллекторе, срабатывает от понижения давления.
Материал мембраны |
Неопрен (CR) |
Нитрилкаучук (NBR) |
EPDM |
Сантопрен (TPO) |
EPDM с сертификатом ATEX (только для NDP-50/80) |
Насосы BH-2
С вентиляционным клапаном и системой вентиляции седел обратных клапанов на всасывающем коллекторе насоса.
Насосы BH-3
С вентиляционным клапаном и системой вентиляции седел обратных клапанов на всасывающем коллекторе насоса, а также с системой разжижения инертного газа, отдельно от линии подачи сжатого воздуха и реле задержки (запускает насос через 1-60 секунд после начала разжижения инертного газа, и останавливает разжижение газа через 1-60 секунд после остановки насоса)
Материал корпуса |
Алюминий |
Чугун |
Нержавеющая сталь, AISI 316 S.S. |
![]() |
|
