Одноступенчатые насосы Caprari MEC-A

Одноступенчатые насосы Caprari MEC-A

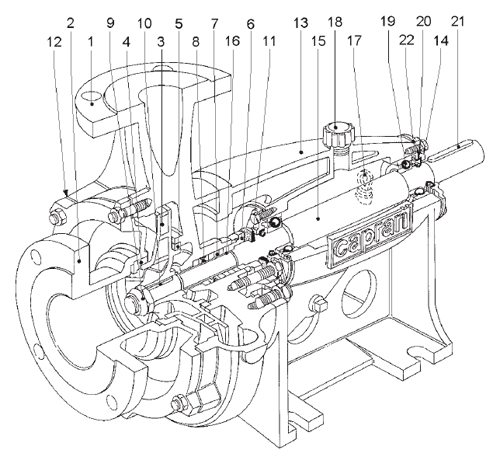

Одноступенчатые насосы Caprari MEC-AОдноступенчатые насосы Caprari MEC-A схема


Поз.

Детали

Материал

Поз.

Детали

Материал

1

Напорный патрубок

Мелкозернистый чугун

12

Прокладка входного патрубка

Гуаринит

2

Входной патрубок

Мелкозернистый чугун

13

Опора

Мелкозернистый чугун

3

Рабочее колесо

Мелкозернистый чугун
Шаровидный чугун
(для мод. 004/80)
Бронза
(для мод. ZH4/100, Н5/100, ZRBH2/125, ZRBH3/125, ZRBH4/125)

14

Крышка подшипника

Мелкозернистый чугун

4

Компенсационное кольцо

Мелкозернистый чугун

15

Вал насоса

Обработанная сталь
Нержавеющая сталь
(для мод. ZH4/100, ZRBH2/125, ZRBH3/125, ZRBH4/125

5

Компенсационное кольцо

Мелкозернистый чугун (кроме моделей 01/40, 01/50, 01/65)

16

Втулка вала

Хромированная сталь

6

Сальниковая камера

Мелкозернистый чугун

17

Указатель уровня масла

Резина/Сталь

7

Сальниковая набивка

Графитный шнур

18

Пробка залива масла

Резина

8

Пропускное кольцо

Бронза (кроме моделей 01/40, 01/50, 01/65)

19

Шариковый подшипник

Сталь

9

Гайка рабочего колеса

Сталь

20

Уплотнительное кольцо

Резина

10

Шпонка

Сталь

21

Шпонка

Сталь

11

Дефлектор

Резина

22

Прокладка под фланец

Резина

Болты и гайки сальника из нержавеющей стали



pdf-icon Подробная техническая информация в каталоге  "Горизонтальные центробежные насосы Caprari"

Уважаемые заказчики! Узнать цену на горизонтальные одноступенчатые центробежные насосы Caprari MEC-A, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
