Насосы для дизельного привода Caprari MEC-MG

Насосы для дизельного привода CaprariMEC-MG

Насосы для дизельного привода Caprari MEC-MGНасосы MEC-MG (двух и трëх ступенчатые) применяются в системах водоснабжения, пожаротушения, ирригации и гражданских нужд, в качестве привода используется дизельный двигатель.

Конструкция и материалы насосов горизонтальных центробежных насосов MEC-MG:

  • усиленные подшипники и опоры для надежности соединения с фланцевым маховиком дизельного двигателя стандарта SAE3
  • всасывающий патрубок, направляющий поток лопаточного диффузора
  • спиральный корпус
  • корпус подшипника
  • рабочее колесо из серого чугуна
  • вал (нержавеющая сталь)
  • соединительные болты (углеродистая сталь) для крепления насоса
Рабочие колеса укомплектованы износными кольцами. Вал опирается на два роликовых подшипника с масляной смазкой. Дополнительная опора вала - бронзовые подшипники скольжения с монтажным кронштейном. Вал насоса защищен сменной хромированной стальной втулкой со стороны уплотняющего сальника. Муфта – опционально с указанием присоединительных размеров маховика.

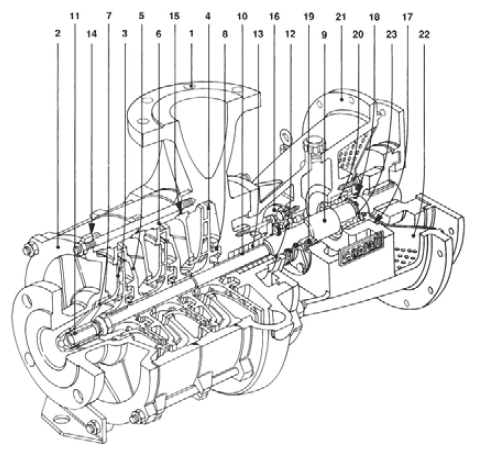

 Насосы для дизельного привода CaprariMEC-MG схема

Поз.

Детали

Материал

Поз.

Детали

Материал

1

Напорный патрубок

Мелкозернистый чугун

12

Сальниковая камера

Мелкозернистый чугун

2

Входной патрубок

Мелкозернистый чугун

13

Сальниковая набивка

Графитовый шнур

3

Рабочее колесо

Мелкозернистый чугун

14

Прокладка крышки на стороне всасывания

Пластифицированная целлюлоза

4

Рабочее колесо

Мелкозернистый чугун

15

Уплотнительное кольцо

Резина

5

Диффузор

Мелкозернистый чугун

16

Крышка подшипника

Мелкозернистый чугун

6

Корпус ступени

Мелкозернистый чугун

17

Прокладка фланца

Пластифицированная целлюлоза

7

Компенсационное кольцо

Мелкозернистый чугун

18

Уплотнительное кольцо

Резина

8

Компенсационное кольцо

Мелкозернистый чугун

19

Подшипник

Сталь

9

Вал насоса

Нержавеющая сталь

20

Шариковый подшипник

Сталь

10

Втулка вала

Хромированная сталь

21

Кронштейн фонаря

Мелкозернистый чугун

11

Втулка подшипника

Бронза

22

Защита вала

Сталь

23

Стопорное кольцо

Сталь

Болты и гайки сальника из нержавеющей стали



pdf-icon Подробная техническая информация в каталоге  "Горизонтальные центробежные насосы Caprari"

Уважаемые заказчики! Узнать цену на горизонтальные центробежные насосы для дизельного привода Caprari MEC-MG, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
