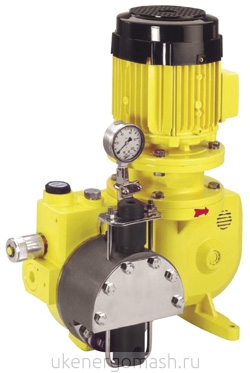

Дозирующие насосы Milton Roy XA/XB с гидравлическим приводом мембраны

Дозирующие насосы Milton Roy XA/XB с гидравлическим приводом мембраны

Дозирующие насосы Milton Roy XA/XB с гидравлическим приводом мембраны

Насосы Milton Roy XA/XB применяются в нефтеперерабатывающей, химической промышленности, водоподготовке, целлюлозно–бумажная промышленности.

Технические характеристики насосов с гидравлическим приводом мембраны

  • Подача XA: до 66 л/ч,  XB: до 310 л/ч
  • Давление XA: до 123 бар, XB: до 105 бар
  • Температура дозируемой жидкости:

До +90°C для проточной части из металла

До +50°C для проточной части из пластика

  • Регулировки подачи при работающем и остановленном агрегате: в диапазоне от 0 до 100%
  • Точность дозировки: ±1% от номинальной величины подачи в диапазоне от 10 % до 100 % длины хода плунжера
  • Система смазки: масляная ванна
  • Корпус: чугун
  • Насос имеет встроенный предохранительный клапан
  • Для величин давления от 10 бар до максимального давления нагнетания, производительность насоса уменьшается на 2 % на каждом шаге в 10 бар, точность дозировки не снижается
  • Требования к максимальному допустимому давлению на входе насоса:

35 бар для плунжера диаметром Ø 11,1 (XA) и Ø 15 (XB)

17,5 бар для плунжера диаметром Ø 15,9 (XA) и Ø 22,2 (XB)

9 бар для плунжера диаметром Ø 22,2 (XA)

6 бар для плунжера диаметром Ø 27 (XA) и Ø 36,5 (XB)

  • Срок службы мембраны может составить более 20000 часов
  • Возможна компактная конфигурация насоса с двумя насосными дозировочными головками (Duplex) одинакового или различного исполнения и конструкции
  • Возможно исполнение с соблюдением требований стандарта API 675
  • Взрывозащищенное исполнение по стандартам ATEX CE || 2G/D c T5 (проточная часть из пластика)

Электродвигатель стандартной комплектации:

  • Электропитание: 230/400 В, 3 фазы, 50/60 Гц
  • Установка двигателя согласно IM V1: фланец FF130, вал 14 х 30 мм (для XA) и фланец FF165, вал 19 x 40 мм или 24 х 25 мм (для XB)
  • Класс защиты: IP55 для работы в условиях тропического климата (влажность 90 %)
  • Класс изоляции: класс F
  • Температура окружающей среды: от –16 °C до +40 °C (по запросу от -41 °C до +40 °C)
    Скорость вращения вала электродвигателя: 1500 либо 3000 об/мин для XA, 1000 либо 1500 об/мин (для XB)
  • Электродвигатели соответствуют государственным и международным стандартам
  • Возможна комплектация электродвигателями специального исполнения и др.

Опционально:

  • Упругая соединительная муфта (API 675)
  • Сдвоенная мембрана с датчиком разрыва
  • Автоматическая регулировка подачи: электрический сервомотор, сервомотор с взрывозащищенным исполнением, пневматический сервомотор, частотный преобразователь
  • Фланцевые подсоединения

Проточная часть насоса

материалы

компоненты

PVC(1)

316L(2)

Корпус проточной части

PVC

316L

Картридж предохранительного клапана

PVC

316L

Седло клапана

PVC

316L

Шарик клапана

стекло

316L

Профильная накладка

PVC

316L

Мембрана

PTFE

PTFE

Пружина напорного выпускного клапана

хастелой С

хастелой С

Уплотнения

витон

витон

(1) Давление: 10 бар при 20 °C; давление изменяется на 1,1 бар при шаге температуры 5 °C. Макс. рабочая температура: 50 °C
(2)  таблица взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS)

  • Модель для дозирования серной кислоты (H2SO4): корпус проточной части – 316 L S.S., картриджи и седла клапана из 904L, шарики клапана и пружина из хастелой С
  • Модель «904L»: корпус проточной части – 904 L,шарики клапана и пружина из хастелой С


Насосное оборудование Милтон Рой Каталог

pdf-icon Подробная техническая информация в каталоге  "Дозировочные насосы Milton Roy"



Уважаемые заказчики! Узнать цену на Дозировочные насосы Milton Roy XA/XB с с гидравлическим приводом мембраны, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
