Манометры

Манометры

Манометры

Манометры WIKA с трубчатой пружиной для измерения давления газообразных и жидких рабочих сред (не подходят для сильно вязких, кристаллизующихся, агрессивных к деталям из медных сплавов сред).

Диаметр манометра 100 мм.

Корпус манометра - сталь.

Механизм - медный сплав.

Окно - акриловое стекло.

Подключение - радиально вниз.

Комплектация манометра: манометр, трубка под манометр стальная, кран трехходовой.

Манометр зарегистрирован в Государственном реестре средств измерений под №15141-98 (Сертификат Госстандарта РФ об утверждении типа средств измерений №5246 от 28.07.1998 г.).

Технические характеристики манометров WIKA

Производитель

WIKA (Германия)

Тип

Деформационный

Диапазоны измерения

0...1, 0...4, 0...6, 0...10,
0...16, 0...25 бар

0...6, 0...10, 0...16,
0...25 бар

Класс точности

2,5

1,0

Температура измеряемой среды

-40 °C ... +150 °C

-40 °C ... +200 °C

Температура окружающей среды

-40 °C ... +60 °C

Материалы, контактирующие
с измеряемой средой

Медные сплавы

Нерж.сталь

Размер квадрата под ключ, мм:

22x22

Масса, кг:

0,21

Присоединение

G 1/2" внешняя резьба

Примечание

Диаметр циферблата 100 мм

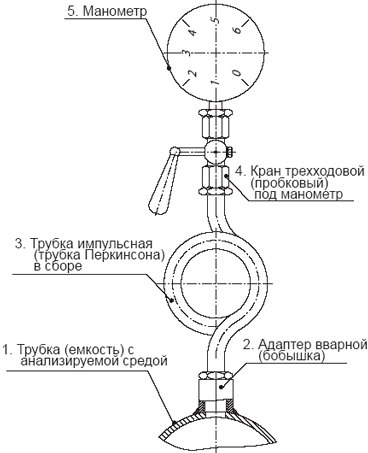

Способы установки манометров

1. Адаптер вварить (1), вкрутить манометр (5) с соответствующими резьбовыми уплотнениями (для работы манометра в стабильных условиях: без сильных перепадов давления)

2. Вваривается адаптер (1), вкручивается трехходовой кран (4), в кран вкручивают манометр (5) (при необходимости проверки показаний манометра, переключая его трехходовым краном на атмосферное давление)

3. Адаптер вварить – вертикально монтировать импульсную трубку - кран трехходовой - манометр (при температуре пара выше допустимой температуры измеряемой среды)

 Манометр схема



Дополнительно

  • Адаптер вварной, G 1/2", сталь

  • Кран пробковый, трехходовой под манометр MV25-015, G 1/2", Ру 16, Тмакс = 200 °C

  • Трубка для манометра/крана MV25 стальная VYC 011-01-015, Ду 15, Ру 32, Тмакс = 400 °C

Уважаемые заказчики! Узнать цену на манометр WIKA, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
