Мягкие пускатели TSA

Мягкие пускатели TSA

Мягкие пускатели TSA   Устройство плавного пуска Emotron TSA обеспечивают плавный пуск электродвигателя при управлении током по всем трем фазам (симметричные токи и плавный разгон без потерь электроэнергии, шума и вибрации)

Управление

Emotron TSA рассчитывает и задает фактический крутящий момент электродвигателя в соответствии с требованиями нагрузки, что снижает пусковые токи на 30%. Плавный пуск с постоянным ускорением нагрузки без рывков исполнительного механизма и бросков тока и напряжения. Применение УПП Emotron TSA снижает механические нагрузки, оптимизиркет управление и контроль над технологическими процессами, снижает затраты на обслуживание.

Встроенный монитор нагрузки контролирует момент на валу электродвигателя, для защиты исполнительного механизма, участвует в алгоритмах управления и контроля технологического процесса (контроль вязкости конечного продукта), отслеживает и предотвращает аварии: заклинивание дробилки, сухой ход насоса, работа вентилятора на засоренный фильтр и т.д.. Встроенный аналоговый выход передает на удаленный диспетчерский пульт фактическую нагрузку на валу электродвигателя.

Устройства плавного пуска TSA имеют вход для подключения PTC-датчика, позволяет подключить до 6 датчиков температуры PT100 для отслеживания температуры двигателя и механизма в самых критичных узлах.

Программное обеспечение устройства плавного пуска осуществляет тепловую защиту двигателя по кривым I2t.

Останов насоса по линейной зависимости исключает риск гидравлического удара. Динамическое торможение для быстрого останов пил и мельниц без использования механического тормоза.

Компактный Emotron TSA позволяет запускать двигатель на медленной скорости прямом и обратном направлении. Медленная скорость и толчковый режим в прямом или обратном направлении могут быть полезны для загрузки/выгрузки центрифуг или смесителей, позиционирования нагрузки, в диагностических и сервисных целях.

Встроенный логический контроллер УПП, с программируемыми блоками (логические функции, компараторы, триггеры, счетчики и таймеры) для простоты автоматизации технологического процесса. Часы реального времени используются для записи ошибок в журнал событий и включения и отключения устройства плавного пуска в заданное время.

Установка УПП производится быстро с минимальными сопутствующими затратами финансовых средств, не требует дополнительного оборудования. Шкаф управления электродвигателем встроен в устройство плавного пуска Emotron TSA.

Схема подключения

Схема подключения

Устройства плавного пуска серии TSA: 4–55 кВт

Технические характеристики устройств плавного пуска серии TSA

Технические характеристики устройств плавного пуска серии TSA

Число полностью управляемых фаз

3

Отклонение напряжения питания

±10 %/–15 %

Отклонение напряжения двигателя

200-525 ± 10 %

Рекомендуемый предохранитель для платы управления

Максимум 10 А

Частота

50 / 60 Гц

Отклонение частоты

± 10 %

Контакты реле

8 А, 250 В при резистивной нагрузке, 3 А 250 В при индуктивной (PF = 0,4)

Окружающая температура

При работе

от 0 до + 40 °С

Максимальная при 80 % Iном.

50 °С

При хранении

от -25 °С до +70 °С

Относительная влажность воздуха

95 % без конденсата

Максимальная высота над уровнем моря

1000 м (макс. 4000 м при снижении 1 %/100 м)

Нормы / Стандарты

ГОСТ, IEC 60947-1, IEC 60947-4-2, EN 60204-1, UL508

ЕМС, излучение

EN 50081-1

ЕМС, устойчивость

EN 50082-2

Опции

Выносная панель управления

  • для монтажа на дверь шкафа
  • включает в себя заглушку для устройства плавного пуска, необходимые элементы крепления и подключения
  • максимальное расстояние - 3 м

Плата реле

  • коммуникационные возможности устройства плавного пуска серии TSA
  • 3 выходных реле и 3 цифровых входа

Плата последовательной связи

  • для обмена данными между УПП и управляющим устройством (компьютером, контроллером и т. д.) по протоколу Modbus RTU через RS232/RS485 интерфейсы, по запросу протоколы обмена Profibus, Devicenet, Ethercat, Profinet (Ethernet)

Плата РТС/PT100

  • прямое подключение терморезисторов двигателей (РТС-датчики)
  • возможность подключения датчиков PT100 (до трех штук)
  • температурная защита (расширение внутренней системы управления)
  • датчик PT100 - сигнал обратной связи

Плата резервного источника питания +24 В

  • плата поддерживает работу системы связи при отключенной трехфазной сети, настройка системы в отсутствии напряжения в сети

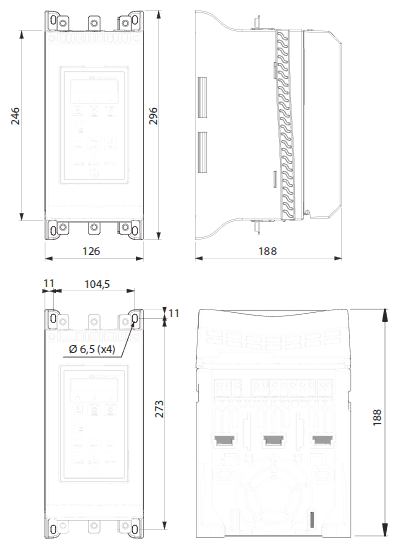

Габаритные размеры пускателя

Габаритные размеры пускателя


Каталог      Каталог "Электрооборудование для двигателей и насосов"

Преобразователь частоты грандрайв каталог      Каталог "Мягкие пускатели Гранконтрол"



Уважаемые заказчики! Узнать цену на Мягкие пускатели Emotron TSA, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
