Преобразователи частоты Emotron FDU 2.0

Преобразователи частоты Emotron FDU 2.0

Преобразователи частоты Emotron FDU 2.0   Преобразователи частоты Emotron FDU 2.0 для управления насосами и вентиляторами, мониторинга нагрузки и функции логического компаратора.

Применение частотников FDU 2.0:

  • возможность регулировать скорость двигателя
  • снижает потребляемую мощность
  • обеспечивает плавную работу оборудования в режимах пуска и останова
  • увеличивает срок службы оборудования
  • позволяет реже производить гарантийное обслуживание
  • возможность использовать двигатель в качестве датчика
  • контроль нагрузки позволяет подавать во внешнюю цепь управления сигналы при достижении заданного уровня максимальной и минимальной нагрузки, останавливать двигатель
  • отследить обрыв приводного ремня вентилятора, кавитацию или «сухой» ход насоса, работу на закрытую заслонку или засоренный фильтр
  • компаратор позволяет запрограммировать выходные реле на переключение при любых сочетаниях событий в системе

Частотные преобразователи Emotron FDU 2.0 имеют металлический корпус IP54. В соответствии с ГОСТ Р 51317.2.4-2000 ЧП сохраняет работоспособность в диапазоне изменения напряжения питающей сети +10/-15 % от номинального.

Функции Emotron FDU 2.0

  • съемная панель управления,
  • дроссель в цепи постоянного тока,
  • фильтр электромагнитных помех (ЕМС-фильтр),
  • входной и выходной низкочастотные фильтры
  • русифицированное меню;
  • параметры в единицах процесса (бар, м3/с и другие);
  • копирование параметров через съемную панель;
  • встроенный ПИД-регулятор;
  • мониторинг нагрузки: защита от перегрузки и недогрузки во всем диапазоне скоростей (патент ЕР 05109356);
  • пуск вращающегося двигателя;
  • управление от 2 аналоговых сигналов, например, поддержание перепада давления в системе отопления;
  • функция управления группой до 7 насосов (вентиляторов);
  • функция автоматического промывания насосов;
  • 4 набора параметров;
  • функция«спящего» режима;
  • запатентованная функция (НСВ) обеспечивает безопасный пуск и дает возможность включения и выключения ПЧ так часто, как это необходимо;
  • увеличенный функционал за счет дополнительных таймеров и виртуальных входов/выходов;
  • улучшенная вентиляция (ПЧ оснащены охлаждающим вентилятором с управляемой скоростью);
  • толчковый режим.

Опции

  • плата реле;
  • улучшенная температурная защита двигателя (подключение 1 датчика РТС или до 3 датчиков РТ100);
  • интерфейсы RS232, RS485, протоколы Profibus, DeviceNet, Ethernet, Modbus;
  • платы управления с покрытием для КНС;
  • тормозной ключ - опция для быстрого торможения высокоинерционных механизмов (дымососы, дутьевые вентиляторы);
  • набор для установки панели управления на дверь шкафа;
  • водяное охлаждение.

Технические характеристики частотного преобразователя

ОБЩИЕ ПОЛОЖЕНИЯ
Напряжение сети, ВFDU40: 230-415V +10%/-15% (-10% при 230 В)
FDU48: 230-480V +10%/-15% (-10% при 230 В)
FDU50/52: 440-525V +10%/-15%
FDU69: 500-690V +10%/-15%
Частота сети, Гц45 до 65 Гц
Коэффициент мощности0,95
Выходное напряжение0–Напряжение сети
Выходная частота0–400 Гц
Частота коммутации3 кГц (диапазон регулировки 1,5-6 кГц)
КПД при номинальной нагрузке97% для моделей от 003 до 013
98% для моделей от 026 до 046
97,5% для моделей от 060 до 073
98% для моделей от 090 до 1500
ВХОДЫ УПРАВЛЯЮЩИХ СИГНАЛОВ
Аналоговые (дифференциальные)
Напряжение / Ток0-±10 В/0-20 мА (устанавливаются DIP-переключателями)
Максимальное входное напряжение+30 В/30 мА
Входное сопротивление20 кОм (напряжение)
250 Ом (ток)
Разрешение11 бит данных + знаковый бит
Аппаратная погрешность1% типичная + 1 Ѕ LSB отклонение на полную шкалу
Нелинейность1Ѕ LSB
Цифровые
Входное напряжениеЛогическая единица на входе: >9 В постоянного тока, Логический ноль на входе:
Максимальное входное напряжениеМаксимальное напряжение на входе: +30 В постоянного тока
Входное сопротивлениеПри напряжении на входе
Задержка сигналаПри напряжениии на входе ?3,3 В постоянного тока: 3,6 кОм
ВЫХОДЫ УПРАВЛЯЮЩИХ СИГНАЛОВ
Аналоговые
Напряжение / Ток0-10 В/0-20 мА (программируется)
Максимальное выходное напряжение+15 В @5 мА cont.
Ток короткого замыкания+15 mA (напряжение), +140 мА (ток)
Выходное сопротивление10 Ом (напряжение)
Разрешение10 бит
Максимальное сопротивление нагрузки для тока500 Ом
Аппаратная погрешность1,9% типичное отклонение (напряжение), 2,4% типичное отклонение
Сдвиг3 LSB
Нелинейность2 LSB
Цифровые
Выходное напряжениеЛогическая единица >20 В постоянного тока при 50 мА, >23 В постоянного тока в открытом состоянии
Логический ноль
Ток короткого замыкания100 мА макс. (в сумме с потреблением от выхода +24 В)
Реле
Контакты0,1 – 2 A/Uмакс ~250 В или =42 В
ЗАДАНИЯ
+10 В постоянного тока+10 В постоянного тока при 10 мА, ток короткого замыкания +30 мА максимум
-10 В постоянного тока-10 В постоянного тока при 10 мА
+24 В постоянного тока+24 В постоянного тока, ток короткого замыкания +100 мА максимум (вместе с цифровыми выходами



Руководство «Преобразователь частоты Emotron FDU 2.0»    Руководство «Преобразователь частоты Emotron FDU 2.0»

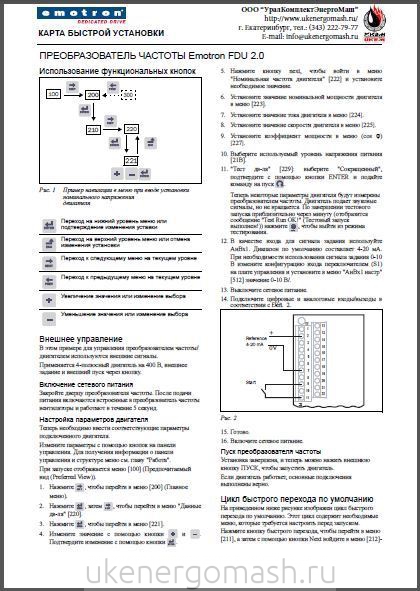

«ЧП Emotron FDU 2.0: спецификация»     «ЧП Emotron FDU 2.0: спецификация»

 «Частотный преобразователь Emotron FDU 2.0: быстрая установка»    «Частотный преобразователь Emotron FDU 2.0: быстрая установка»

 Каталог
   Каталог "Электрооборудование для двигателей и насосов"



Уважаемые заказчики! Узнать цену на Преобразователи частоты Emotron FDU 2.0, а также получить ответы на любые технические вопросы, можно обратившись в коммерческий отдел УКЭМ (343) 222-79-77 либо заполнив заявку он-лайн...
