Расширительные баки Flamco Flexcon для систем отопления и охлаждения

Расширительные баки Flamco Flexcon для систем отопления и охлаждения

Расширительные баки Flamco Flexcon для систем отопления и охлаждения

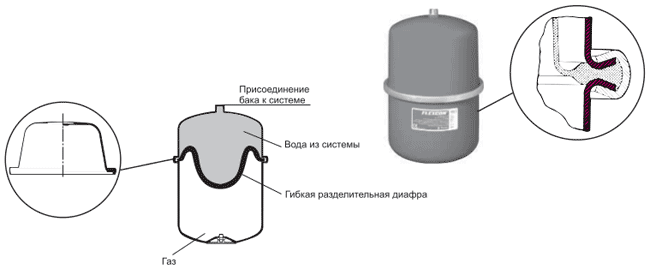

Конструкция баков Flamco Flexcon

  • Мембрана расширительного бака Flexcon «раскатывается» по стенкам бака (для надежности работы)

  • Конструкция зажимного кольца Flexcon предотвращает падение начального давления



Конструкция баков Flamco Flexcon

Работа расширительного бака Flamco Flexcon (в системе отопления)

1. Заполнение системы

Давление воздуха внутри бака прижимает диафрагму к водяной части расширительного бака, не заполненного водой.

Объем газа

Равен полному объему расширительного бака Flexcon.

Давление газа

Равно предварительному давлению в расширительном баке Flexcon.


  Работа расширительного бака Flamco Flexcon (в системе отопления)

2. Работа системы

Объем газа

Газ внутри бака сжимается.
Расширительный бак Flexcon частично заполнен водой.

Давление газа

Равно рабочему давлению системы в месте установки расширительного бака


   Работа расширительного бака Flamco Flexcon (в системе отопления)

3. Максимальное давление в расширительном баке

Объем газа

Расширительный бак заполнен водой до максимума. Газ занимает минимальный объем.

Давление газа

Равно максимальному давлению системы.

   Работа расширительного бака Flamco Flexcon (в системе отопления)

4. Расширительный бак при избыточном давлении

Предохранительный клапан Prescor сбрасывает излишки воды при превышении максимально допустимого давления

  Работа расширительного бака Flamco Flexcon (в системе отопления)

Подбор расширительных баков для систем отопления

Полезный объем бака должен быть не меньше объема температурного расширения теплоносителя.

Исходные данные для расчета объема бака:

  • объем теплоносителя (воды) в системе: Vсист., (л). Данная величина может быть вычислена исходя из мощности системы;
  • статическая высота (статическое давление). Высота столба жидкости в системе, находящегося над баком. Один метр водяного столба создает давление 0,1 бар;
  • предварительное давление расширительного бака: Pпредв. − давление газа в газовой камере пустого расширительного бака при комнатной температуре. Предварительное давление подбирается равным статическому давлению столба теплоносителя в системе. До введения системы в эксплуатацию давление газа в баке компенсирует статическое давление столба жидкости, мембрана бака находится в равновесии, при этом бак еще не заполнен;
  • максимальное давление: Pмакс. − максимальное рабочее давление в месте установки расширительного бака;
  • средняя температура системы: Tср., (°С) − средняя температура системы в процессе работы.

Расчет

1.     Определяется коэффициент расширения жидкости Kрасш. (прирост объема, %) при ее нагреве (охлаждении) от 10 °С (принимается, что система заполняется при температуре 10 °С) до средней температуры системы. Для определения этого коэффициента используется таблица или диаграммы, см. ниже.

2.     Определяется объем расширения: Vрасш., (л) − объем жидкости, вытесняемый из системы при ее нагреве от 10° С до средней температуры системы.

3.     Определяется коэффициент заполнения бака (коэффициент эффективности) Kзап. при заданных условиях работы, показывающий максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить расширительный бак. Все давления в формуле измеряются в абсолютных единицах!

4.     Определяется потребный полный объем расширительного бака: V, (л); вводится коэффициент запаса 1,25.

5.     Выбирается модель расширительного бака Flexcon с округлением в сторону ближайшего целого по таблицам No 5-11.

Определение коэффициента расширения воды при ее нагреве от 10 °С до средней температуры системы

Температура, (° С)

Расширение, (%)

10-40

0,75

10-50

1,18

10-60

1,68

10-70

2,25

10-80

2,89

10-90

3,58

10-100

4,34

10-110

5,16

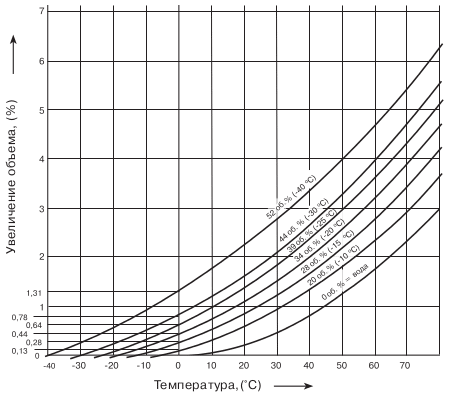

Диаграмма температурного расширения смеси воды и этиленгликоля в % при ее нагреве (охлаждении) от 10 °С до средней температуры системы

Определение коэффициента расширения воды при ее нагреве от 10 °С до средней температуры системы



Диаграмма температурного расширения воды в % при ее нагреве (охлаждении) от 10 °С до средней температуры системы

Диаграмма температурного расширения смеси воды и этиленгликоля в % при ее нагреве (охлаждении) от 10 °С до средней температуры системы

Пример

1. Определяется коэффициент расширения жидкости Kрасш. (прирост объема, %) при ее нагреве (охлаждении) от 10 °С (принимается, что система заполняется при температуре 10 °С) до средней температуры системы. Для определения этого коэффициента используется следующая таблица или диаграммы.

Данный порядок подбора использован для составления таблиц подбора расширительных баков.


Исходные данные

Расчет

Объем воды в системе: Vсист. = 1200 л

Коэффициент расширения Красш. = 2,89 %

Температура: T = 90/70 °C (Tср. = 80 °C)

Vрасш. = 1200 х 2,89/100 (по диагр.) = 34,68 л

Статическая высота: 5 м



Максимальное рабочее давление: 3 бар



Бойлер установлен в подвале

Рекомендация: 1хFlexcon 80/0,5
