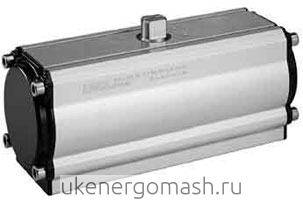

Пневмопривод Omal DA120

Технические характеристики:

Крутящий момент: от 8 до 3840 Nm

Монтажные размеры: согласно DIN/ISO 5211, DIN 3337 F03-F04-F05-F07- F10-F12-F14-F16

NAMUR присоединение для аксессуаров

Угол поворота 90°

Крутящий момент прямо пропорционален Давлению в-ха ( см. таблицу)

Код DA соответствует Мкр. при давлении воздуха 5,6 бар.

Условия эксплуатации:

Т-ра от 0° до 80° ; от -20° до 80°; от -20° до 150°( специальное исполнение);

Воздух: 5,6 бар, макс. 8,4 бар

Среда: фильтрованный сжатый воздух, смазка не обязательна

Диапазон Мкр. зависит от размеров приводов

Для приводов с Мкр. от 8 до 360Nm ?см чертеж и размеры -таблица сверху (синим шрифтом)

Для приводов с Мкр. от 480 до 1920Nm ?см чертеж и размеры -таблицу сверху (синим шрифтом)

DA 480 - 1920	DA от 8 до 360	Крутящие моменты всех приводов

Загрузить описание

Дисковый поворотный затвор Omal D375XN74 Ду150 Ру16 (чуг/чуг/NBR) с пневмоприводом двойного действия Omal DA 120
