Поставляемые шпильки
Изготавливаются из следующих марок сталей:
ст.25, 35, 35Х, 40Х, 09Г2С, 14Х17Н2, 15ХМ, 20Х13, 20ХН3А,
38ХС, 40ХМФА, 30ХМА, 25Х1МФ, 25Х2М1Ф, 12Х18Н10Т,
10Х17Н13М2Т, 10Х11Н23Т3МР, 18Х12ВМБФР, 20Х1М1Ф1ТР, 45Х14Н14В2М и т.д.
ГОСТ 9066-75 Шпильки для фланцевых соединений с температурой среды от 0 до 650°С. Типы и основные размеры
ГОСТ 22032-76 Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры
ГОСТ 22034-76 Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры
ГОСТ 22036-76 Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности В. Конструкция и размеры
ГОСТ 22038-76 Шпильки с ввинчиваемым концом длиной 2d. Класс точности В. Конструкция и размеры
ГОСТ 22039-76 Шпильки с ввинчиваемым концом длиной 2d. Класс точности А. Конструкция и размеры
ГОСТ 22041-76 Шпильки с ввинчиваемым концом длиной 2,5d. Класс точности А. Конструкция и размеры
ГОСТ 22042-76 Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры
ГОСТ 22043-76 Шпильки для деталей с гладкими отверстиями. Класс точности А. Конструкция и размеры
ГОСТ 10494-80 Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия
ОСТ 26-2039-96 Шпильки с ввинчиваемым концом для фланцевых соединений (нормальной точности). Конструкция и размеры
ОСТ 26-2040-96 Шпильки для фланцевых соединений. Конструкция и размеры
ГОСТ 22033-76 Шпильки с ввинчиваемым концом длиной 1d. Класс точности А. Конструкция и размеры
ГОСТ 22035-76 Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности А. Конструкция и размеры
ГОСТ 22037-76 Шпильки с ввинчиваемым концом длиной 1,6d. Класс точности А. Конструкция и размеры
ГОСТ 11447-80 Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия

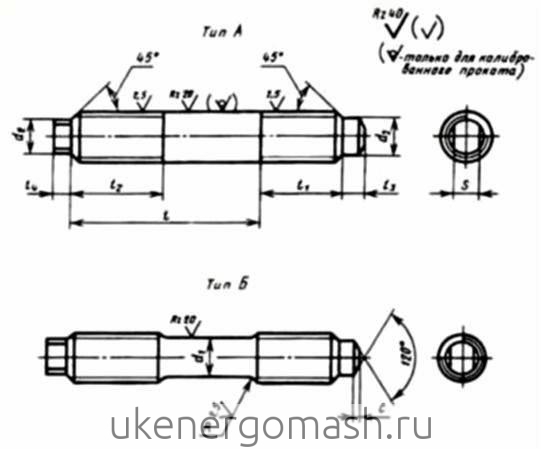

d – номинальный диаметр резьбы
d2 – диаметр хвостовика
l1 – длина ввинчиваемого резьбового конца
l2 – длина резьбового конца
l3 – длина хвостовика
l4 – длина хвостовика
S – размер «подключ»
R – радиус проточки
С – фаска
Тип А. с одинаковым номинальным диаметром резьбы и гладкой части.
Тип Б. С номинальным диаметром резьбы больше номинального диаметра гладкой части.
Шпилька – это резьбовой крепеж без головки. Шпилька предназначена для соединения двух деталей, находящихся на расстоянии. Шпилька ввинчивается в резьбовые отверстия деталей и с внешней стороны закрепляется гайкой – детали прочно скреплены. Часто применяются шпильки с разным резьбовым диаметром и размером шага резьбы, в зависимости от скрепляемых деталей.
Шпильки имеют размеры от М6 до М30.
Производство и применение шпилек регламентируется ГОСТ 9066-75, 22032-76 – 22043-76, 28919-91, ГОСТ 26-16-1612-79, 26-2040-77.
