Газовая Шиберно‐ножевая CMO GR задвижка однонаправленного действия с круглой заслонкой.
Большое количество типов/материалов уплотнений и набивки сальника позволяют использовать задвижку на различных технологических процессах.
Расстояние между торцами (строительная длина) в соответствии со стандартом CMO.
Стандартное рабочее давлениеРу не превышает 0,5 кг/см2. (Существует возможность изготавления заслонок под заказ для давлений выше стандартных значений.
Стандартный процент герметичности равен 98,5 % ‐ 99, 5%, имеется возможность достижения 100%‐ной герметичности (по запросу заказчика).
Размеры: От DN 150 до DN 3000 (по индивидуальному заказу размеры могут быть увеличены).
Области применения шиберной задвижки типа GR СМО:
• цементные заводы;
• сталелитейные предприятия;
• теплоэлектростанции;
• химические предприятия;
• предприятия энергетического сектора.

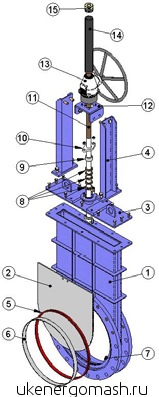

Комплектация шиберно-ножевой задвижки GR СМО
Компонент
Материал
1. Корпус
S275JR - AISI316 -
2. Нож
AISI304 - AISI316 -
3. Крышка
S275JR - AISI316 -
4. Опорные пластины
S275JR - AISI316 -
5. Седловое уплотнение
ЭПДМ - Витон -
6. Кольцо уплотнения
AISI304 - AISI316 -
7. Клинья
AISI304 - AISI316 -
8. Набивка сальника
Синт. + ПТФЭ -
9. Гильза сальника
AISI304 - AISI316 -
10. Накладка сальника
S275JR - AISI316 -
11. Шток
AISI303+AISI304 -
12. Опора привода
S275JR - AISI316 -
13. Редуктор
---
14. Колпак
ST37
15. Заглушка
Пластмасса
Присоединение
Фланцевое. Другие виды соединения, по запросу заказчика могут быть изготовлены другие виды соединений.
Уважаемые заказчики! Узнать цену на шиберные задвижки GR СМО (прайс-лист), более подробную тех.информацию вы сможете, обратившись в комм.отдел УКЭМ по тел (343) 222-79-77, либо заполнив заявку онлайн...
Техническая информация - Шиберно-ножевая задвижка СМО (серия GR)
