Габаритные размеры шиберной задвижки EB с пневмоприводом

Главная»Трубопроводная арматура»Шиберные ножевые задвижки (шиберные затворы)»Задвижки шиберные ножевые Orbinox»Задвижки шиберные ножевые EB двусторонние»Габаритные размеры шиберной задвижки EB с пневмоприводом

Габаритные размеры задвижки (затвора) ЕВ с пневмоприводом двойного действия. Ду 50-800

Стандартный пневмопривод двойного действия состоит из:

  • алюминевый корпус
  • шток из нержавеющей стали
  • поршень из стали с покрытием из нитрила

Рабочее давление воздуха, (бар): 3,5–10
Для затворов от Ду 250 стандартно У-образные поддерживающие пластины.

Опции:

  • анодированный корпус
  • подбор пневмопривода в зависимости от давления воздуха
  • корпус из нержавеющей стали
  • ручной дублер
  • стопоры для регулирования

Дополнительно (на заказ):

  • позиционеры
  • соленоидные клапаны
  • регулятор расхода
  • установки воздухоподготовки

Стандартно фланцевое присоединение, Ру 10. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

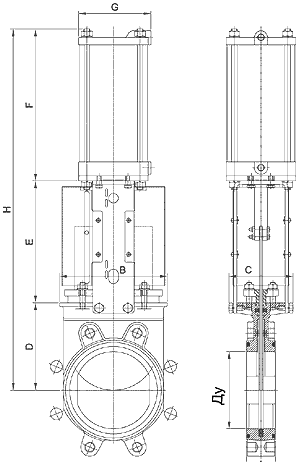

 Затвор шиберный (шиберная задвижка) EB Испания



Ду

Размеры, мм

Масса, кг

Стандарт. цилиндр

Канал подачи воздуха

ΔP, бар

A

B

C

D

E

F

ØG

H

50

43

113

124

105

129

178

98

412

9

C 100/62

1/4" G

10

65

46

128

124

115

146

193

95

454

10

C 100/77

1/4" G

10

80

46

143

124

124

162

211

95

497

11

C 100/95

1/4" G

10

100

52

162

124

140

187

231

115

558

13,5

C 100/115

1/4" G

10

125

56

181

124

150

214

270

140

634

19

C 125/143

1/4" G

10

150

56

209

124

170

237

296

140

703

22

C 125/168

1/4" G

10

200

60

263

142

205

305

362

175

872

47

C 160/220

1/4" G

10

250

68

315

142

250

364

428

220

1042

58

C 200/270

3/8" G

6

300

78

370

142

290

414

478

220

1182

84

C 200/320

3/8" G

6

350

80

423

193

315

553

519

277

1387

130

C 250/353

3/8" G

6

400

80

480

193

350

603

569

277

1522

181

C 250/403

3/8" G

6

450

90

530

270

505

653

647

382

1805

235

C 300/453

1/2" G

5

500

90

595

270

450

713

697

382

1860

302

C 300/503

1/2" G

4

600

100

700

270

510

813

797

382

2120

315

C 300/603

1/2" G

4

700

110

890

380

610

979

943

444

2532

480

C 350/703

3/4" G

2

800

110

1012

320

700

1076

1043

444

2819

585

C 350/803

3/4" G

2
