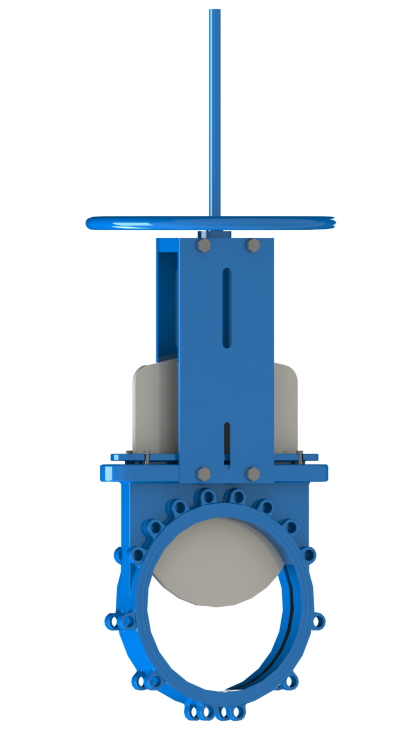

Шиберно-ножевые задвижки УКЭМ-СБ

Двусторонние задвижки для химической и пищевой промышленности КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Шиберно-ножевая задвижка двунаправленного действия, межфланцевая. Цельный литой корпус из чугуна или стали с опорными направляющими для ножа. Высокая пропускная способность при низких перепадах давления. Возможность использования различных материалов уплотнений и набивки сальника.  Техническое описание УКЭМ-СБ  Уважаемые заказчики! За любой технической информацией (дополнительные технические описания,чертежи,3D-модели и т.д.) обращайтесь в Проектный отдел УКЭМ. Контакты:Тел./ф.:+7(343)222-79-77, e-mail:info@ukenergomash.ru, сайт:www.ukenergomash.ru, либо заполните форму ОНЛАЙН ЗАЯВКИ  на нашем сайте.

Опросный лист шиберные задвижки УКЭМ-С

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Данная шиберно-ножевая задвижка предназначена для регулирования потока путем перекрытия перекачиваемых жидкостей с содержанием твердых частиц во взвешенном состоянии до 5 %.

• Химические заводы
• Пищевая промышленность
• Транспортировка сыпучих материалов
• Обработка сточных вод

Рекомендуется устанавливать задвижку после фильтра, задерживающего твердые или крупные частицы.

ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ДИАМЕТРА

DN50-DN100. . . . . . . . . . . . . . . . . . . . . . . 16 bar

DN125-DN200. . . . . . . . . . . . . . . . . . . . . . 10 bar

DN250-DN400 . . . . . . . . . . . . . . . . . . . . . . 7 bar

DN450-DN550. . . . . . . . . . . . . . . . . . . . . . . 5 bar

DN600-DN700 . . . . . . . . . . . . . . . . . . . . . . 3 bar

DN800-DN900 . . . . . . . . . . . . . . . . . . . . . . 2 bar

DN1000-DN1400 . . . . . . . . . . . . . . . . . . . . 1 bar

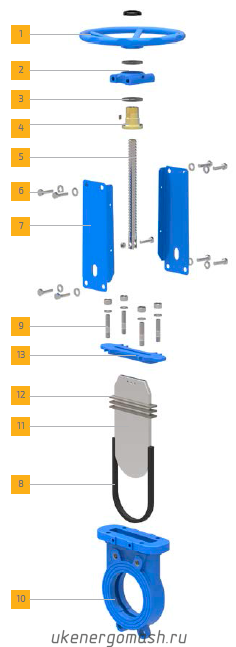

Конструкция

	#		Конструктивный элемент		Материал		Шт.
	1		Штурвал*		ВЧШГ		1
	2		Кронштейн		Углеродистая сталь		1
	3		Подшипник		Сталь конструкционная подшипниковая		2
	4		Гайка		Латунь		1
	5		Шток		Сталь коррозионно-стойкая / нерж.ст. 08Х18Н10 / Сталь коррозионностойкая молибденсодержащая		1
	6		Болты и гайки		Нержавеющая сталь / нерж.ст. 08Х18Н10Т		N
	7		Опорная пластина		Углеродистая сталь		2
	8		Седловое уплотнение		ЭПДМ (EPDM) / Нитрил (NBR) / Витон (Viton) / Натур. Каучук (NR)		1
	9		Болты и гайки		Нержавеющая сталь / нерж.ст. 08Х18Н10Т		N
	10		Корпус		Сталь коррозионностойкая молибденсодержащая / Сталь коррозионностойкая / Углеродистая сталь /  ВЧШГ		1
	11		Нож		нерж. ст. 08Х18Н10Т / Сталь коррозионно-стойкая молибденсодержащая		1
	12		Набивка сальника		ЭПДМ (EPDM) +ПТФЭ (PTFE)		3‑5
	13		Зажимная крышка		Сталь коррозионно-стойкая молибденсодержащая / Сталь  коррозионно-стойкая / Углеродистая сталь / ВЧШГ		1

* рычаг / редуктор / пневмопривод / электропривод

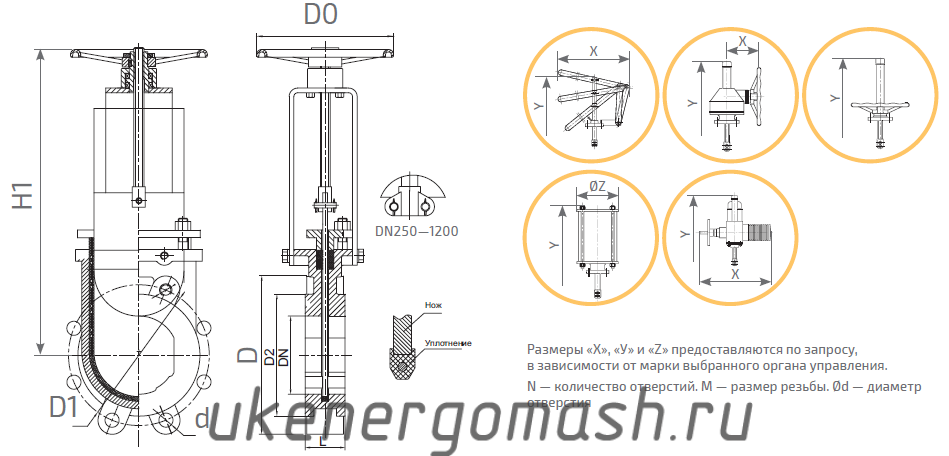

Размеры и обозначения

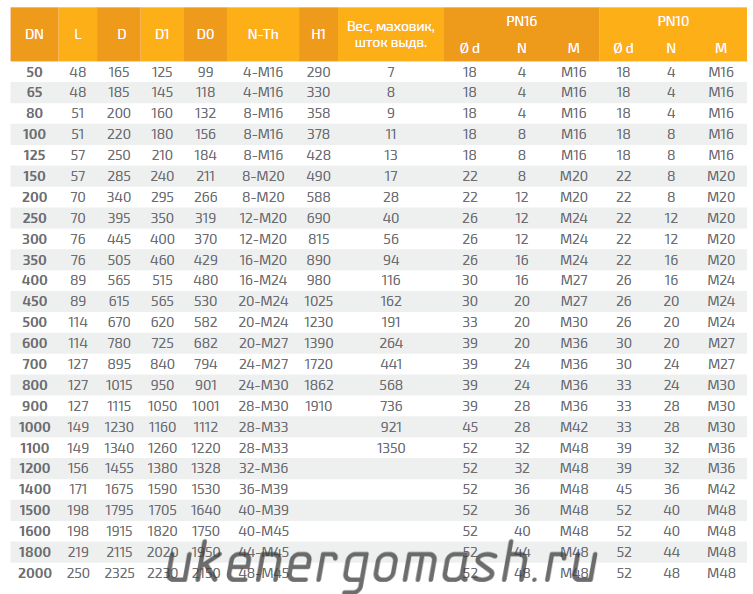

Массогабаритные характеристики и присоединительные размеры

Образцы маркировок затворов: УКЭМ-СБ-НС-100-10-ЭП-Э (Шиберная задвижка двусторонняя серии УКЭМ-СБ с корпусом из нержавеющей стали, диаметр 100 мм, номинальное давление 10 бар, с электроприводом, уплотнение ЭПДМ)
