Шиберно-ножевые задвижки УКЭМ-СМ и СН

Задвижка шиберная УКЭМ-СМЗатвор ножевой УКЭМ-СН

Двусторонние задвижки на загрязненные среды, с большим содержанием механических примесей, высокого давления

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Шиберно-ножевая задвижка двунаправленного действия, межфланцевая.

Корпус из чугуна или стали состоит из двух частей с внутренними опорными направляющими для ножа.

Высокая пропускная способность при низких перепадах давления.


 Техническое описание УКЭМ-СМ/СН




ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Данная задвижка предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц.

  • Сушильные установки
  • Целлюлозно-бумажная промышленность
  • Химические заводы
  • Пищевая промышленность
  • Горнодобывающая промышленность
  • Нефтедобывающая промышленность
  • Перекачка загрязненных жидкостей
  • Предприятия водоподготовки

ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ДИАМЕТРА

СМ

DN50-DN100. . . . . . . 16 bar

DN125-DN200. . . . . . 10 bar

DN250-DN400 . . . . . . 7 bar

DN450-DN500. . . . . . . 5 bar

DN600-DN700 . . . . . . 3 bar

DN800-DN900 . . . . . . 2 bar

DN1000-DN1400 . . . . . 1 bar



СН

DN50-DN100. . . . . . . . 20 bar

DN125-DN200. . . . . . . 16 bar

DN250-DN1000. . . . . 10 bar

DN1000-DN1400 . . . . . 6 bar

Конструкция УКЭМ-СМ

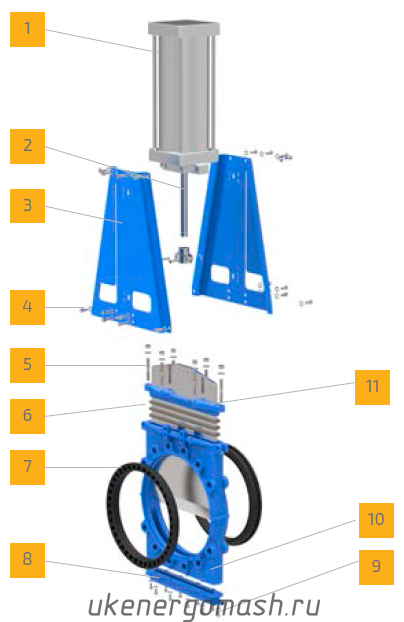

Конструкция шибера УКЭМ-СМ # Конструктивный элемент Материал   Шт.
 1 Пневмоцилиндр* Алюминиевый сплав  1
 2 Шток Нержавеющая сталь / Нерж.ст.08Х18Н10Т  1
 3 Опорная пластина Углеродистая сталь  2
 4 Болт Нержавеющая сталь / Нерж.ст.08Х18Н10Т  N
 5 Болты и гайки Нержавеющая сталь / Нерж.ст.08Х18Н10Т  N
 6 Уплотнение ЭПДМ (EPDM) / Нитрил (NBR) / Витон (Viton) / ПТФЭ (PTFE)  3
 7 Седловое уплотнение  ЭПДМ (EPDM) / Нитрил (NBR) / ПТФЭ (PTFE)  2-5
 8 Заглушка  Сталь коррозионно-стойкая молибденсодержащая / Сталь коррозионностойкая / Углеродистая сталь / ВЧШГ  1
 9 Болт  Нержавеющая сталь/ Нерж.ст.08Х18Н10Т  N
 10 Корпус Сталь коррозионно-стойкая молибденсодержащая / Сталь коррозионно-стойкая / Углеродистая сталь / ВЧШГ  1
 11 Зажимная крышка Сталь коррозионно-стойкая / Углеродистая сталь / ВЧШГ  1



Конструкция Н

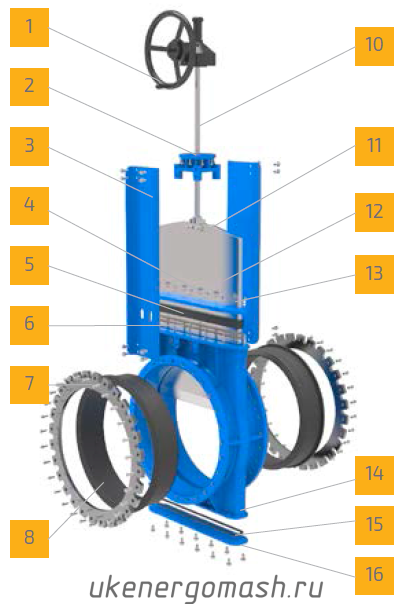

Конструкция шибера УКЭМ-СН # Конструктивный элемент Материал   Шт.
 1 Редуктор* ВЧШГ  1
 2 Кронштейн Углеродистая сталь / ВЧШГ  1
 3 Опорные пластины Углеродистая сталь  2
  Болты и гайки  Оцинкованная сталь / нерж. сталь 08Х18Н10  N
 5 Дополнительное уплотнение Нитрил (NBR)  1
 6 Набивка сальника ПТФЭ (PTFE)  3‑5
 7 Фланец Сталь с покрытием Нитрил (NBR)  2
 8 Футеровка Натуральный каучук (NR) с металлическим сердечником  2
 9 Болты и гайки Оцинкованная сталь / нерж. Сталь 08Х18Н10  N
 10  Шток  Сталь коррозионностойкая 20Х13 / нерж. сталь 08Х18Н10 / Сталь коррозионностойкая молибденсодержащая   1
 11  Вилка  Углеродистая сталь / ВЧШГ  1
 12  Нож  Нерж. сталь 08Х18Н10 / Сталь коррозионностойкая молибденсодержащая  1
 13  Зажимная крышка ВЧШГ / Углеродистая сталь  1
 14  Корпус  Углеродистая сталь  1
 15  Уплотнение  Нитрил (NBR)  1
 16  Заглушка  Углеродистая сталь  1


Размеры и обозначения УКЭМ-СМ

Чертеж УКЭМ-СМ





Размеры и обозначения УКЭМ-СН

Чертеж УКЭМ-СН

Массогабаритные характеристики и присоединительные размеры УКЭМ-СМ

СМ

Массогабаритные характеристики и присоединительные размеры УКЭМ-СН

СН



Образцы маркировок затворов: УКЭМ-СМ-Ч-300-10-РР-НК (Шиберная задвижка двустороннего действия серии УКЭМ-СМ с корпусом из ВЧШГ, диаметр 300 мм, номинальное давление 10 бар, с редуктором, уплотнение натуральный каучук)

Образцы маркировок затворов: УКЭМ-СН-Ч-400-16-ПП-НК (Шиберная задвижка двунаправленная серии УКЭМ-СН с корпусом из ВЧШГ, диаметр 400 мм, номинальное давление 16 бар, с пневмоприводом, уплотнение натуральная резина)
