Шиберно-ножевые задвижки УКЭМ-СВ

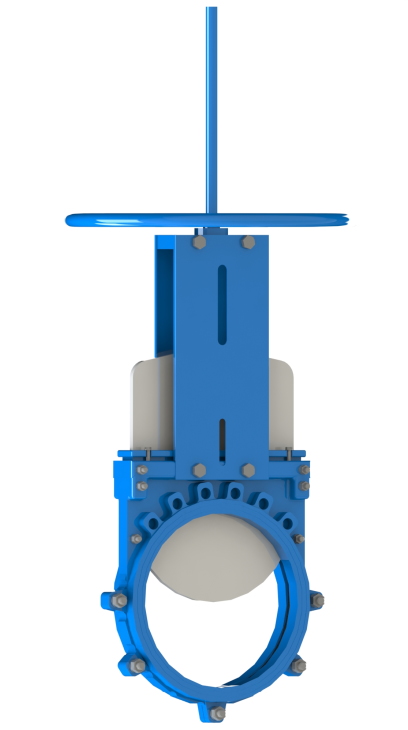

Задвижка шиберная УКЭМ-СВ

Двусторонние задвижки на загрязненные жидкости

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Шиберно-ножевая задвижка двунаправленного действия, межфланцевая. Корпус из чугуна или стали состоит из двух частей с внутренними опорными направляющими для ножа.

Высокая пропускная способность при низких перепадах давления


 Техническое описание УКЭМ-СВ




ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Данная задвижка предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц.

  • Cушильные установки
  • Целлюлозно-бумажная промышленность
  • Химические заводы
  • Пищевая промышленность
  • Горнодобывающая промышленность
  • Нефтедобывающая промышленность
  • Перекачка загрязненных жидкостей
  • Предприятия водоподготовки

ЗАВИСИМОСТЬ РАБОЧЕГО ДАВЛЕНИЯ ОТ ДИАМЕТРА

DN50‑DN200. . . . . . . . . . . . . . . . . . . . . . 16 bar

DN250‑DN400 . . . . . . . . . . . . . . . . . . . 10 bar

DN450‑DN600 . . . . . . . . . . . . . . . . . . . . 8 bar

DN650‑DN2000 . . . . . . . . . . . . . . . . 6 bar

DN2200‑DN3000. . . . . . . . . . . . . . . . . . 4 bar

Конструкция
Конструкция шиберного затвора УКЭМ-СВ # Конструктивный элемент Материал Шт.
 1 Штурвал* ВЧШГ 1
 2 Кронштейн ВЧШГ 1
 3 Подшипник Сталь конструкционная подшипниковая 2
 4 Опорная пластина Углеродистая сталь 2
 5 Болты и гайки Нержавеющая сталь / нерж.ст.08Х18Н10 N
 6 Зажимная крышка ВЧШГ / Сталь коррозионностойкая 1
 7 Нож Высоколегированная нержавеющая сталь 12х15г9нд / нерж.ст. 08Х18Н10Т / Сталь коррозионностойкая молибденсодержащая 1
 8 Корпус Сталь коррозионностойкая / Сталь коррозионностойкая молибденсодержащая / Углеродистая сталь/ ВЧШГ 2
 9 Болт Нержавеющая сталь / нерж.ст. 08Х18Н10Т N
 10 Седловое уплотнение ЭПДМ (EPDM) / Нитрил (NBR) / Витон (Viton) / ПТФЭ (PTFE) 1
 11 Скребок ПТФЭ (PTFE)  2
 12 Набивка сальника ПТФЭ (PTFE) + ЭПДМ (EPDM) 3‑5
 13 Шток Углеродистая сталь / нерж.ст. 08Х18Н1 1
 14 Гайка Латунь 1

* рычаг / редуктор / пневмопривод / электропривод

Уплотнение

Уплотнение шибера В задвижках серии В применяется упругое уплотнение U-образной формы, которое имеет дополнительные перемычки вверху, между которыми вставляется нож и которые выполняют роль дублирующего уплотнения сальникового узла.

Размеры и обозначения

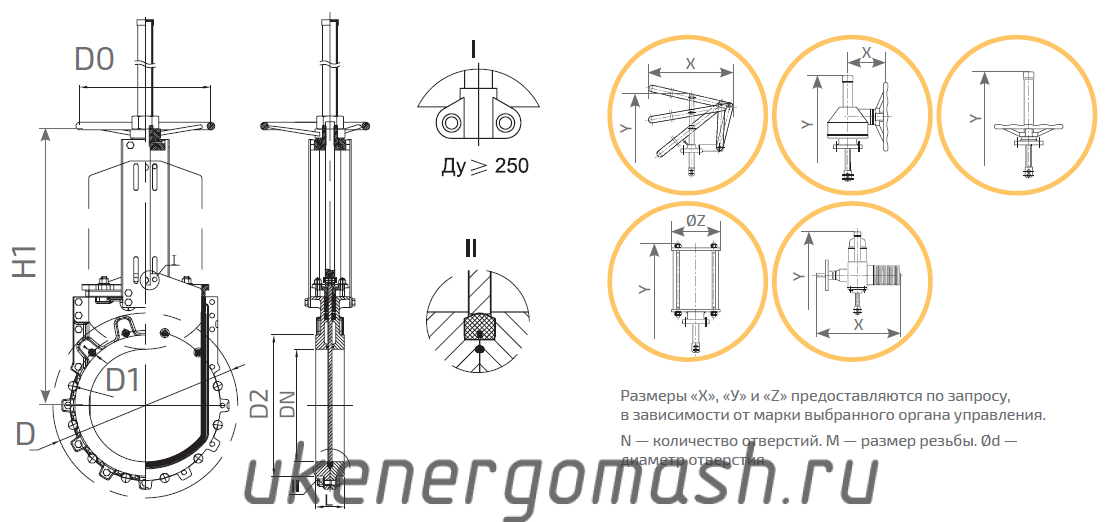

Чертеж

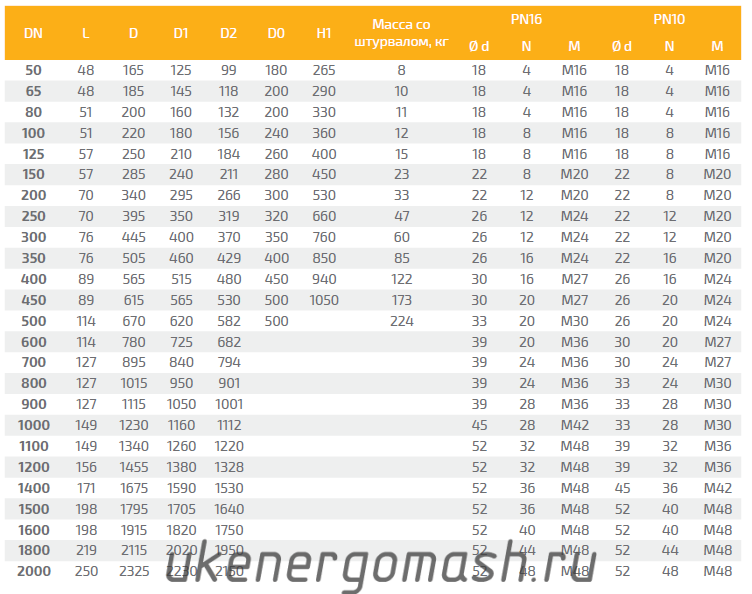

Массогабаритные характеристики и присоединительные размеры

Параметры

Образцы маркировок затворов: УКЭМ-СВ-УС-200-16-РР-В (Шиберная задвижка двунаправленного действия серии УКЭМ-СВ с корпусом из углеродистой стали, диаметр 200 мм, номинальное давление 16 бар, с ручным редуктором, уплотнение витон)
