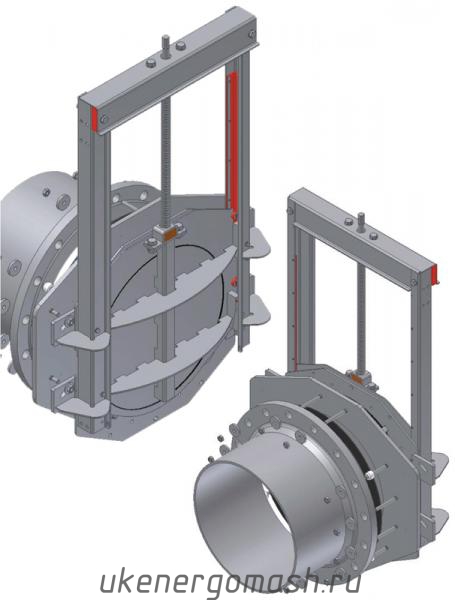

Затвор щитовой фланцевый AWTek RX-F

Затвор шлюзовой AWTek RX-F

DN: 150-2000

Tраб от -5°C до 50°C

Рабочая среда:  сточная вода, коммунальные и индустриальные стоки, питьевая вода, оборотная техническая вода.

Особенности шлюзового затвора AWTek RX-F:

  • круглое сечение
  • невыдвижной шпиндель,
  • конструкция затвора обеспечивать простоту монтажа, полностью готова к установке,
  • высокое качество, минимальные затраты на обслуживание долговечность уплотнений,
  • материал изготовления - нержавеющая коррозионностойкая сталь,
  • изделия после сварки проходят пескоструйную обработку и пассивацию в кислотной ванне,
  • двухсторонняя герметичность, гарантия заявленных показателей герметичности,
  • плавающее уплотнительное кольцо между стеной и подвижным щитом, замена уплотнения без демонтажа затвора,
  • рама - самонесущая конструкция, крепится на стену анкерами,
  • малые поворотные моменты,
  • клиновые направляющие
  • с монтажной пластиной для установки на фланец по ГОСТ Р 54432-2011
  • уплотнительное кольцо между стеной и подвижным щитом, замена уплотнения без демонтажа затвора
Гидрозатвор AWTekpdf-icon

    Техническая информация Затвор шлюзовой AWTek RX-F


Щитовые затворы устанавлираются для перекрытия и регулировки расхода потока: в коллекторах водозаборных станций питьевой и технической воды; в тоннельных коллекторах; в насосных станциях; на очистных и гидротехнических сооружениях.

Соответствует российским стандартам

  • ГОСТ Р 54808-2011 «Нормы герметичности затворов», герметичность кл. C.
  • СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»

Основные материалы глубинного затвора

  • Рама и щит: нержавеющая сталь
  • Элементы привода: нержавеющая сталь, латунь, бронза
  • Уплотнительное кольцо: EPDM / NBR
  • Крепежные элементы: нержавеющая сталь
  • Установочные анкера: нержавеющая сталь
  • Защита корпуса от коррозии

Варианты исполнений затвора:

  • AWTek RX-FD – шток вне среды.
  • AWTek RX-FR – грубая регулировка расхода.

Затвор глубинный AWTek RX-F

Управление:

  • штурвал
  • электропривод: подбор любого электропривода для затвора – по запросу заказчика
  • исполнение с ISO фланцем под установку электропривода, пневмопривод
  • дистанционная система управления с вынесением управляющих элементов

Технические характеристики глубинного щитового затвора AWTek RX-F

DN

PN

Макс. допустимое
давление, бар

Макс. допустимая
рабочая температура
для нейтральной
жидкости, °С

Испытательное
давление в корпусе с
водой, бар

Испытательное
давление при закрытии
с водой, бар

150..300

1

1(10)

50

1

1

400..800

0,8

0,8(8)

50

0,8

0,8

900..1000

0,7

0,7(7)

50

0,7

0,7

1200..2000

0,6

0,6(6)

50

0,6

0,6



Габариты, мм

DN

b1

b2

e1

e2

F min

h1

h2

h3

h4

X min

Y min

Z

s1

Ø L

Кол-во
отверстий

Кол-во
болтов

Обор./
ход

Вес, кг

150

398

288

100

47

150

652

582

485

70

350

500

120

16

240

8

4

40

11

200

448

338

100

47

150

752

682

585

70

350

550

120

16

295

8

4

51

13

250

498

388

100

47

150

852

782

685

70

350

600

120

16

350

12

8

61

15

300

548

438

100

47

150

952

882

785

70

350

750

150

16

515

16

8

92

36

400

648

538

120

47

150

1182

1082

985

100

350

750

150

16

515

16

8

92

36

500

748

638

120

47

150

1382

1282

1185

100

350

850

150

16

620

20

8

112

42

600

848

738

120

47

150

1602

1502

1405

100

350

950

150

16

725

20

8

132

49

700

1053

904

170

72

200

1878

1778

1654

100

450

1150

150

16

840

24

12

153

103

800

1153

1004

180

72

200

2078

1978

1854

100

450

1250

150

16

950

24

12

173

114

900

1253

1104

205

72

200

2287

2187

2063

100

500

1350

150

26

1050

28

12

195

151

1000

1353

1204

210

72

200

2504

2404

2263

100

550

1450

300

26

1160

28

12

216

190

1200

1573

1404

240

72

200

2890

2790

2666

100

550

1670

300

26

1380

32

12

256

243

1400

2030

1750

350

100

500

3678

3428

3281

250

750

2130

600

Æ30

1590

36

20

192

700

1500

2130

1850

350

100

500

3877

3627

3481

250

750

2230

600

Æ30

1700

36

20

200

800

1600

2280

2000

350

100

500

4126

3876

3730

250

750

2330

600

Æ30

1820

40

20

223

870

1800

2430

2150

450

120

500

4546

4351

4130

195

750

2530

700

Æ30

2020

44

24

210

1200

2000

2630

2350

450

120

500

4966

4774

4553

192

750

2730

700

Æ30

2230

48

24

235

1500



Уважаемые заказчики! Получить подробную техническую информацию и приобрести затвор под Ваши задачи:  УКЭМ. Контакты: Тел./ф.: +7 (343) 222-79-77, e-mail: info@ukenergomash.ru.
