Затвор глубинный AWTek SG

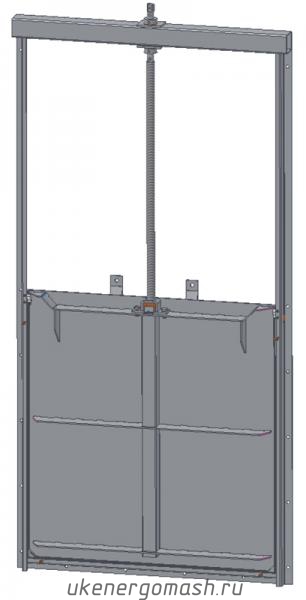

Гидрозатвор щитовой AWTek SG

DN: 150-1200

Tраб от -5°C до 50°C

Рабочая среда:  сточная вода, коммунальные и индустриальные стоки, питьевая вода, оборотная техническая вода.

Особенности шлюзового затвора AWTek SG:

  • квадратное сечение,
  • невыдвижной шпиндель,
  • конструкция затвора обеспечивать простоту монтажа, полностью готова к установке,
  • высокое качество, минимальные затраты на обслуживание долговечность уплотнений,
  • материал изготовления - нержавеющая коррозионностойкая сталь,
  • изделия после сварки проходят пескоструйную обработку и пассивацию в кислотной ванне,
  • двухсторонняя герметичность, гарантия заявленных показателей герметичности,
  • плавающее уплотнительное кольцо между стеной и подвижным щитом, замена уплотнения без демонтажа затвора,
  • рама - самонесущая конструкция, крепится на стену анкерами,
  • проушины располагаются по бокам выходного отверстия
  • малые поворотные моменты,
  • клиновые направляющие.
  • четырехстороннее уплотнение затвора
  • встроенный скребок для отчистки зеркала щита (предотвращает налипание частиц грязи между верхним уплотнением затвора и щитом)
  • уплотнение, устойчивое к сточным водам, между рамой затвора и бетонной стеной
 Гидрозатвор AWTekpdf-icon          Техническая информация Затвор шлюзовой AWTek SG

Основные материалы глубинного затвора

  • Рама и щит: нержавеющая сталь
  • Элементы привода: нержавеющая сталь, латунь, бронза
  • Уплотнительное кольцо: EPDM / NBR
  • Крепежные элементы: нержавеющая сталь
  • Установочные анкера: нержавеющая сталь
  • Защита корпуса от коррозии

Сфера применения гидрозатвора

Глубинные щитовые затворы серии SG разработаны для перекрытия потока среды. Места установки гидрозатворов: коллекторы водозаборных станций; тоннельные коллекторы сточных вод; насосные станции; очистные сооружениях.

Рабочие среды: коммунальные и индустриальные стоки, питьевая вода, оборотная техническая вода.

Стандарты:

ГОСТ Р 54808-2011 «Нормы герметичности затворов», герметичность кл. C.

СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»

Затвор щитовой AWTek RX-SG

Варианты исполнений затвора:

  • AWTek SG-X для повышенного давления, до 6 м вод.ст (0,6 бар).

Управление:

  • штурвал
  • электропривод: подбор любого электропривода для затвора – по запросу заказчика
  • исполнение с ISO фланцем под установку электропривода, пневмопривод
  • дистанционная система управления с вынесением управляющих элементов
Технические характеристики щитового затвора AWTek SG

HxB

PN

Макс.
давление, бар

Макс. температура
для нейтральной
жидкости, °С

Испытательное
давление в корпусе с
водой, бар

Испытательное
давление при закрытии
с водой, бар

150x150..800x800

0,4 (0,6 при прижатии)

0,4 (0,6 при прижатии)

50

0,4

0,4

900х900..1600х1600

0,3 (0,6 при прижатии)

0,3 (0,6 при прижатии)

50

0,3

0,3

150x150..1200x1200 (SG-X)

0,6

0,6

50

0,6

0,6



Габариты, мм

НхB

b1

e1

e2
(приблиз.)

h1

h2

h3

s1
(квадр.)

T min.

v1 min.

Креп.
Отверстия

Обор./
ход

Вес
(приблиз),
кг

150x150

315

54

ca.80

590

580

660

16

685

105

2xØ13

38

11

200x200

365

54

ca.80

690

680

760

16

785

105

2xØ13

48

13

250x250

415

54

ca.80

790

780

860

16

885

105

3xØ13

58

16

300x300

465

54

ca.80

890

880

960

16

985

105

5xØ13

68

19

400x400

565

54

ca.88

1090

1080

1160

16

1185

105

8xØ13

88

26

500x500

665

54

ca.88

1290

1280

1360

16

1385

105

10xØ13

108

34

600x600

765

54

ca.88

1510

1500

1580

16

1605

105

13xØ13

128

41

700x700

865

54

ca.89

1710

1700

1780

16

1805

105

15xØ13

148

55

800x800

965

54

ca.89

1910

1900

1980

16

2005

105

16xØ13

168

66

900x900

1065

60

ca.109

2130

2141

2221

26

2256

115

18xØ13

188

93

1000x1000

1165

60

ca.109

2330

2341

2421

26

2456

115

19xØ13

208

107

1200x1200

1365

60

ca.109

2730

2741

2821

26

2856

115

22xØ13

248

136



Уважаемые заказчики! Получить подробную техническую информацию и приобрести затвор под Ваши задачи:  УКЭМ. Контакты: Тел./ф.: +7 (343) 222-79-77, e-mail: info@ukenergomash.ru.
