Затвор глубинный круглый AWTek SGR

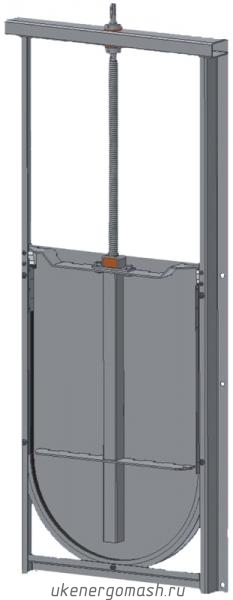

Гидрозатвор щитовой AWTek SGR

DN: 150-600

Tраб от -5°C до 50°C

Рабочая среда:  сточная вода, коммунальные и индустриальные стоки, питьевая вода, оборотная техническая вода.

Особенности канального затвора AWTek RX- SGR:

  • круглое сечение,
  • невыдвижной шпиндель,
  • конструкция с закругленным низом для каналов к эллипсным сечением,
  • конструкция затвора обеспечивать простоту монтажа, полностью готова к установке,
  • высокое качество, минимальные затраты на обслуживание долговечность уплотнений,
  • материал изготовления - нержавеющая коррозионностойкая сталь,
  • изделия после сварки проходят пескоструйную обработку и пассивацию в кислотной ванне,
  • двухсторонняя герметичность, гарантия заявленных показателей герметичности
  • встроенный скребок
Гидрозатвор AWTek pdf-icon        Техническая информация Затвор шлюзовой AWTek SGR

Основные материалы глубинного затвора

  • Рама и щит: нержавеющая сталь
  • Элементы привода: нержавеющая сталь, латунь, бронза
  • Уплотнительное кольцо: EPDM / NBR
  • Крепежные элементы: нержавеющая сталь
  • Установочные анкера: нержавеющая сталь
  • Защита корпуса от коррозии

Сфера применения гидрозатвора

Глубинные щитовые затворы круглого сечения SGR для перекрытия потока среды. Места установки гидрозатворов: коллекторы водозаборных станций; тоннельные коллекторы сточных вод; насосные станции; очистные сооружениях.

Стандарты:

ГОСТ Р 54808-2011 «Нормы герметичности затворов», герметичность кл. C.

СП 16.13330.2011 «Стальные конструкции. Актуализированная редакция СНиП II-23-81»

Затвор глубинный AWTek

Варианты исполнений затвора:

AWTek SGR для уже существующих каналов, без нижней поперечной перекладины.

Управление:

  • штурвал
  • электропривод: подбор любого электропривода для затвора – по запросу заказчика
  • исполнение с ISO фланцем под установку электропривода, пневмопривод
  • дистанционная система управления с вынесением управляющих элементов
Технические характеристики щитового затвора AWTek RX-SGR

DN

PN

Макс.
давление, бар

Макс.
рабочая температура, °С

Испытательное
давление в корпусе с
водой, бар

Испытательное
давление при закрытии
с водой, бар

150..600

0,4

0,4(4)

50

0,4

0,4

Габариты, мм

DN

b1

e1

e2

h1

h2

h3

h4

Y

s1

d

Обор./ход

Вес, кг

150

272

80

54

625

562

492

63

272

16

2xØ13

32

9

200

322

80

54

750

687

617

63

322

16

2xØ13

42

12

250

372

80

54

875

812

742

63

372

16

4xØ13

52

15

300

422

80

54

1000

937

867

63

422

16

4xØ13

62

19

400

522

89

54

1255

1192

1122

63

522

16

6xØ13

82

29

500

622

89

54

1505

1442

1372

63

622

16

6xØ13

102

38

600

722

89

54

1775

1712

1642

63

722

16

8xØ13

122

49

 Установка шлюзового затвора

Уважаемые заказчики! Получить подробную техническую информацию и приобрести затвор под Ваши задачи:  УКЭМ. Контакты: Тел./ф.: +7 (343) 222-79-77, e-mail: info@ukenergomash.ru.
