Затворы поверхностные колесные

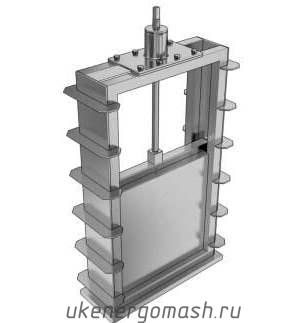

![]() | Затвор для больших размеров перекрываемых сечений, снабжен колёсными опорами, облегчающими подъём затвора. Применение жидкостного затвора
|
Функции гидрозатворов серии 3.820.2-57
- перекрытие шлюза, отверстий
- поддержание уровня воды в верхнем бьефе
- контроль расхода воды
Параметры стандартных исполнений затворов колесных
- ширина от 4,0 до 6,0 м
- высота от 2,0 до 3,0 м
- напор от 2,0 до 3,0 м
Рама колесного затвора: закладная
Управление:
- ручной винтовой подъёмник
- электрический винтовой подъёмник
Технические характеристики затворов поверхностных колёсных
Обозначение затвора | Размер перекрываемого сечения, (В x h), м | Напор, (Н), м. вод. ст. | Габаритные размеры затворов, м | Масса затвора, кг | |||
Высота от порога до служебного мостика |
Высота рамы | Расстояние между точками подвеса | |||||
Нсм | Нр | РТП | |||||
УКЭМ-5.13 | 4,0 х 2,1 | 2 | 3,5 | 4,4 | 4,19 | 1625 | |
УКЭМ-5.13 | 4,0 х 2,6 | 2,5 | 4,5 | 5,4 | 4,19 | 1900 | |
УКЭМ-5.13 | 5,0 х 2,6 | 2,5 | 4,5 | 5,4 | 5,19 | 2625 | |
УКЭМ-5.13 | 3,0 х 3,1 | 3 | 5,5 | 6,5 | 3,19 | 1910 | |
УКЭМ-5.13 | 4,0 х 3,1 | 3 | 5,5 | 6,4 | 4,19 | 2685 | |
УКЭМ-5.13 | 5,0 х 3,1 | 3 | 5,5 | 6,4 | 5,19 | 3073 | |
УКЭМ-5.13 | 6,0 х 3,1 | 3 | 5,5 | 6,4 | 6,19 | 3410 |
Пример обозначения:
Затвор УКЭМ-5.13.2.4,0х2,6 / 3.112
5 — тип изделия (гидрозатвор); 13‑серия (затвор поверхностный колесный); 2 — тип привода (электропривод); 4,0х2,6 — размер перекрываемого сечения, м; 3‑напор, 3 м вод. ст.; 112 — (рама — Сталь 20, шибер — Сталь 20, уплотнение — резина).
Уважаемые заказчики! Конструкторский отдел УКЭМ готов сконструировать затвор под Ваши задачи, также возможно изготовление по Вашим чертежам. Обращайтесь в Проектный отдел УКЭМ. Контакты: Тел./ф.: +7 (343) 222-79-77, e-mail: info@ukenergomash.ru.
