Шланговая задвижка 32а1р1

Шланговая задвижка 32а1р1 Шланговая задвижка 32а1р1 из алюминия применяется для регулирования и управления движения рабочей среды трубопровода. Шланговые затворы из цветных сплавов используют эластомерные патрубки из резины, устойчивой к агрессивным веществам.

Технические характеристики шланговой задвижки 32а1р1

Давление номинальное: PN - 0,6 МПа (6 кгс/см2).
Присоединение к трубопроводу - фланцевое.
Присоединительные размеры магистральных фланцев - по ГОСТ 12815 на Pу 0,6 МПа (6 кгс/см2), на один условный проход больше.
Рабочие среды затвора пережимного:  жидкие (для систем водоснабжения и канализации), агрессивные, пульпообразные и вязкие среды, минеральные масла, нефтепродукты - температурой до 100оС.
Направление подачи среды - любое. Рабочее положение задвижки - любое.
Класс герметичности затвора - "А".
Коэффициент сопротивления - 0,1.
Материал корпуса - алюминий.
Шланговый затвор может комплектоваться ответными фланцами.

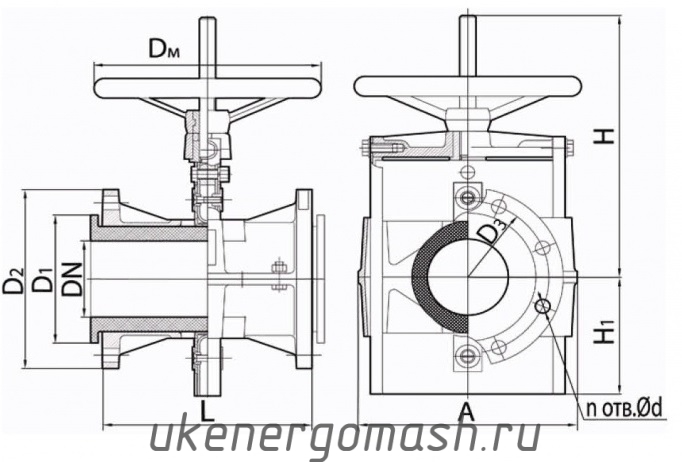

Чертеж затвора пережимного 32а1р1

Условный проход,
DN мм

Размеры, мм

Масса, кг

D1

D2

D3

H

H1

L

A

DM

d

n

100

168

235

200

345,5

153,5

260

270

280

18

8

15

150

225

290

255

439

194

310

355

280

18

8

23



 По любым техническим вопросам, вопросам подбора и приобретения задвижек шланговых 32а1р1 обращайтесь к официальному дилеру - ООО «УралКомплектЭнергоМаш», коммерческий отдел УКЭМ (343) 222-79-77 либо заполните заявку он-лайн...
